机床移位专用重载滚轮运输组件

　　在机加工车间的日常运维场景中，重型加工设备的移位与重新定位一直是一线维保人员的高频痛点，尤其是立式加工中心这类自重较大、安装精度要求高的设备，传统移位方式要么依赖重型叉车占用通道资源，要么使用撬棍配合滚杠容易刮伤车间环氧地坪，还需要多名操作人员配合，效率低且存在设备磕碰的安全隐患。这套滚轮运输组件正是针对这类场景开发的专用移位工装，专门适配FADAL VMC 4020这类中小型立式加工中心的移位作业，单名维保人员即可完成设备的短距离移位与精准定位，大幅降低车间设备调整的人力成本与作业风险。

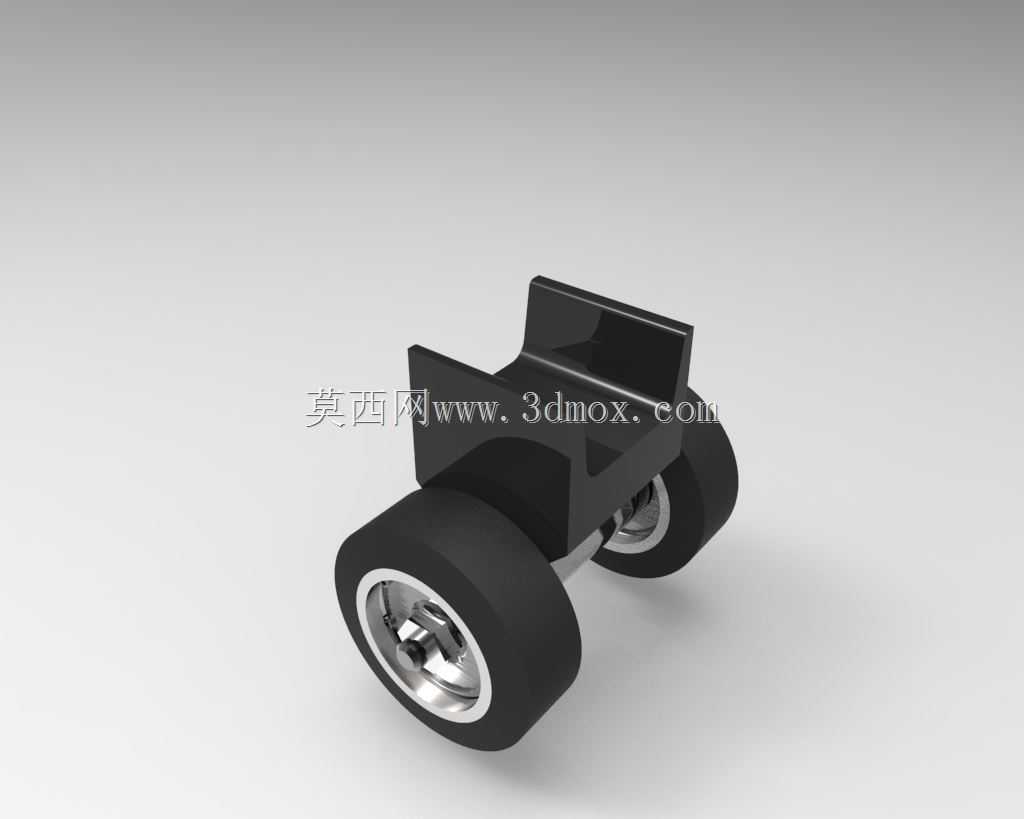

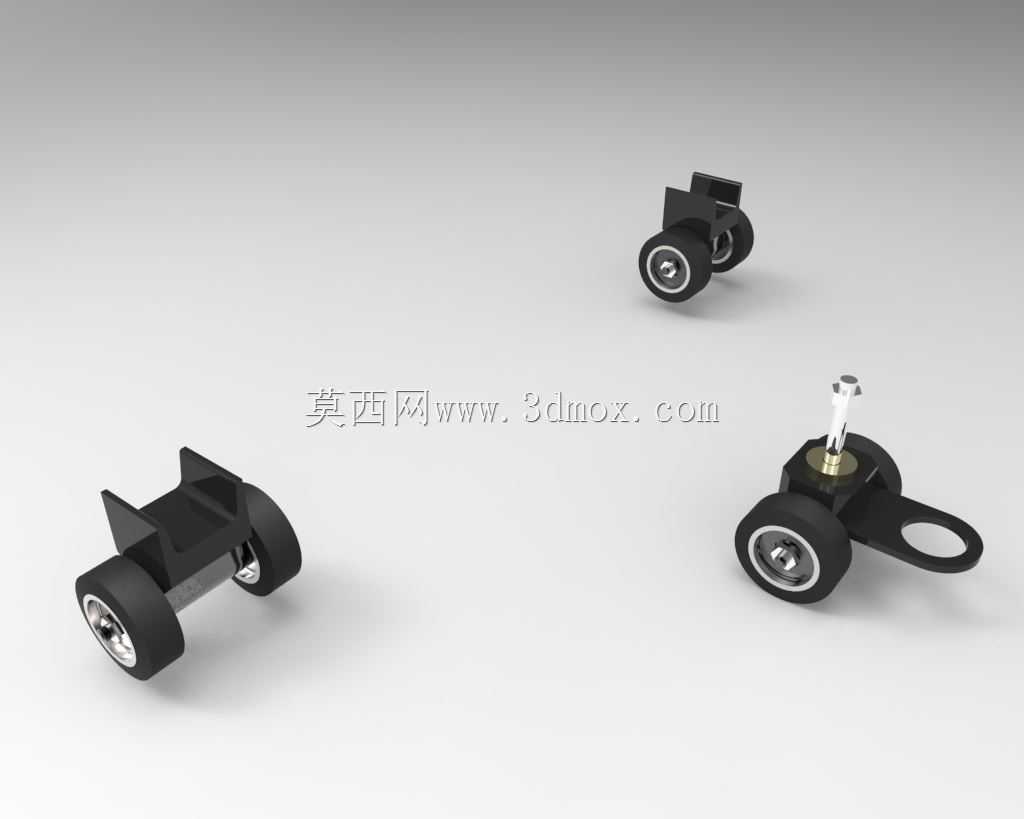

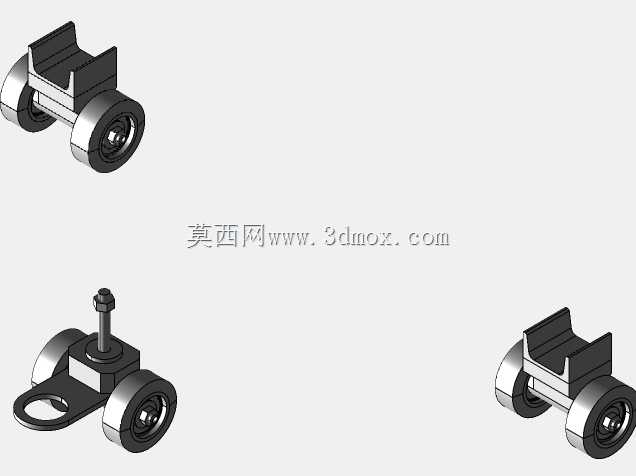

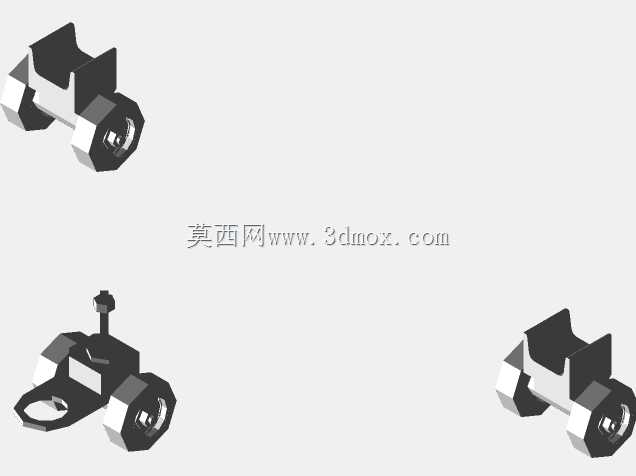

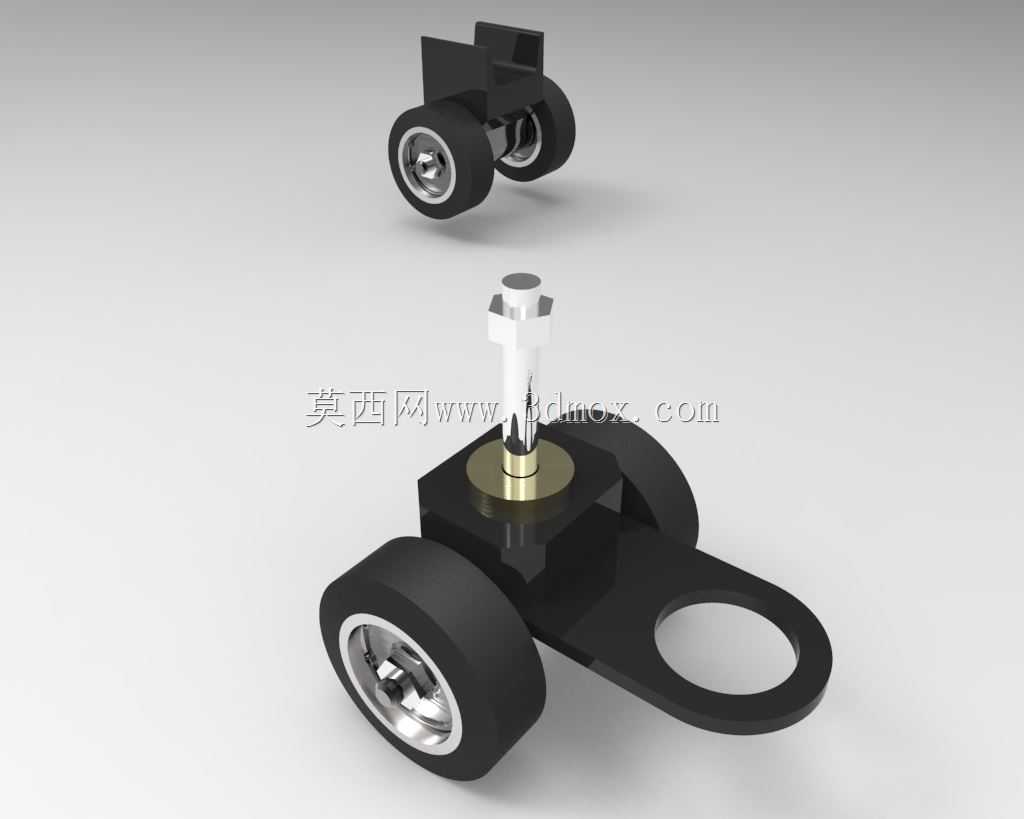

　　从功能特性来看，整套组件分为固定支撑滚轮组与带牵引转向的滚轮组两个部分，固定端采用双轮同轴支撑结构，直接卡接在机床底座的预留安装边处，不需要额外在机床底座上加工安装孔，避免对设备原有结构造成损伤；牵引端集成了高度调节机构与牵引挂耳，通过顶部的调节螺栓可以微调滚轮的支撑高度，适配不同厚度的机床底座边，牵引挂耳可以直接连接手动液压搬运车或者牵引拉杆，转向结构采用推力轴承承载，转向时阻力极小，即使是满载状态下单人也能轻松控制设备的移动方向。滚轮部分采用包胶结构，外层是高硬度聚氨酯材质，邵氏硬度控制在85A左右，既保证承载时不会出现过大的压缩变形，又能避免硬质轮面刮伤车间地坪，同时聚氨酯材质的滚动阻力远小于传统钢制滚杠，在平整的环氧地坪上移动时几乎没有异响。

　　设计思路上，整套组件完全围绕现场快速拆装的需求展开，没有采用复杂的连接结构，固定端的卡扣结构只需要将滚轮组推至机床底座下方，扳动卡扣即可完成与机床底座的锁紧，整个安装过程不需要额外工具，单组滚轮的安装时间不超过30秒；牵引端的高度调节行程预留了15mm的调节余量，即使机床底座存在少量的制造误差或者地面不平整，也能通过调节螺栓保证四个滚轮均匀承载，避免单个滚轮过载损坏。结构受力方面，固定端的支撑臂采用加厚钢板冲压焊接成型，受力截面经过优化，在保证整体重量轻便的前提下，单组滚轮的额定承载能力达到800kg，四组配合使用时可以承载总重3吨以内的中小型加工设备，完全覆盖VMC4020这类立式加工中心的自重范围。

　　安装边界与外形尺寸方面，整套滚轮组件安装完成后，机床底部距离地面的高度被抬升25mm，这个高度既保证了移位过程中机床底部不会与地面凸起的线槽、地坪接缝发生磕碰，又不会因为抬升过高导致设备重心偏移，移动过程中出现侧翻风险。固定端滚轮组的整体宽度控制在120mm以内，可以适配大多数中小型加工中心底座的加强筋间距，不需要调整安装位置就能直接卡入；牵引端的牵引挂耳突出机身的长度为80mm，挂耳上的牵引孔直径为20mm，可以适配车间内常用的牵引销、卸扣等标准连接件，不需要额外制作专用的连接配件。滚轮的直径设计为50mm，这个尺寸在保证滚动顺畅的前提下，尽可能降低了组件的整体高度，避免抬升量过大带来的稳定性问题，轮面宽度为20mm，接地比压控制在0.5MPa以内，不会对普通环氧地坪造成压痕损伤。

　　在实际使用过程中，只需要将机床通过千斤顶小幅抬升30mm左右，将四组滚轮分别卡入机床底座的四个边角位置，锁紧卡扣后落下千斤顶，即可通过牵引端推动或者牵引设备移动，到达指定安装位置后，再次用千斤顶抬升机床，拆下滚轮组即可完成设备的就位，整个移位过程不需要额外的辅助设备，单名维保人员在15分钟内即可单台加工中心的移位作业，相比传统移位方式效率提升4倍以上，同时完全避免了撬棍、滚杠移位时容易出现的设备磕碰、地坪损伤等问题。整套组件的所有受力部件都经过去应力处理，焊接位置打磨光滑没有毛刺，长期使用不会出现结构变形，包胶滚轮的耐磨性能优异，正常车间使用场景下使用寿命可达5年以上，不需要频繁更换易损件。
