带运动参数测量功能的手摇齿轮传动机构

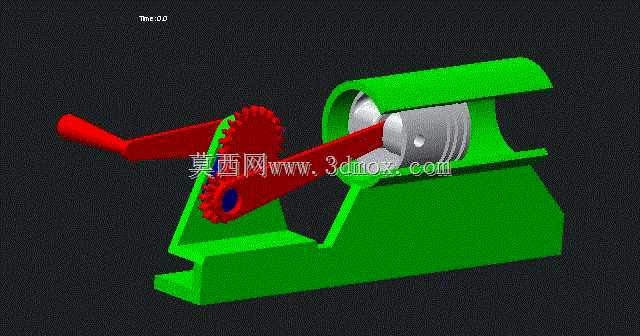

　　这套手摇式齿轮联动测量机构，主要面向教学实验、小型传动方案验证场景设计，可在实验室环境下完成基础运动学参数的实机演示与数据采集，也可作为小型手动进给单元嵌入到非标试验台架中，替代部分需要手动微调且需同步获取运动参数的工位结构。从结构布局来看，整套机构采用一体式弯折成型的绿色机架作为承载基体，机架底部设置平直安装面，可通过螺栓直接固定在实验台或设备安装基板上，安装面预留的四个沉孔位置适配常规M6紧固螺栓，安装边界控制在长180mm、宽80mm、高110mm范围内，不会占用过多台架安装空间，适配多数小型实验装置的布局要求。动力输入侧采用红色摇柄结构，摇柄与主动齿轮采用同轴刚性连接，摇柄的握持段做了圆弧过渡处理，

　　手动转动时不会出现硌手的问题，主动齿轮采用直齿圆柱齿轮结构，齿形参数按照标准模数设计，啮合间隙控制在0.1mm以内，保证手动转动时无卡滞、无回程空程误差，避免传动间隙影响最终的参数测量精度。与主动齿轮啮合的从动摇臂直接连接到测量滚筒组件，滚筒组件嵌套在机架上部的半包围护罩内，护罩既可以起到安全防护作用，避免操作人员转动时衣物、手指卡入齿轮啮合区，也能为内部的测量传感元件提供固定安装位，滚筒的圆柱面可配套安装光栅码盘或磁栅测量元件，无需额外设计传感安装支架，直接利用护罩内侧的预留凸台即可完成传感器固定。在功能实现上，这套机构可同步采集三个维度的运动参数：当手动转动摇柄时，主动齿轮带动从动摇臂驱动滚筒做定轴转动，

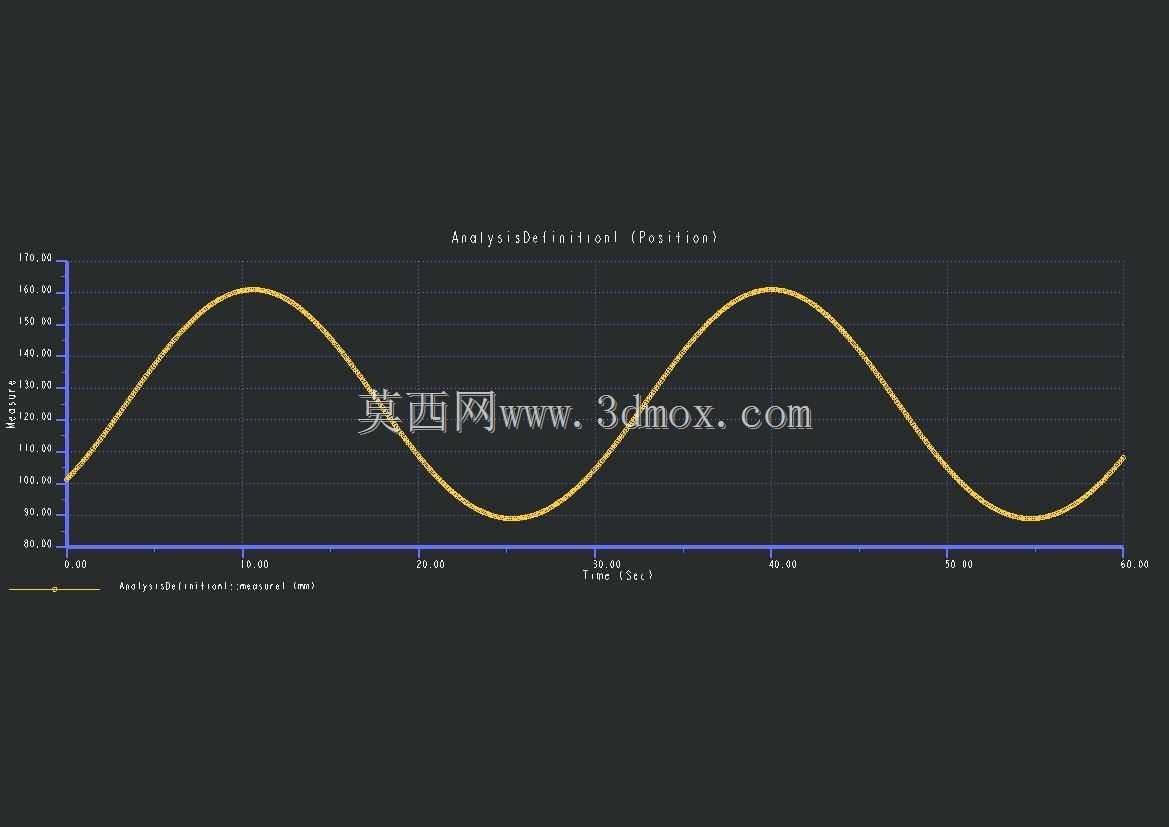

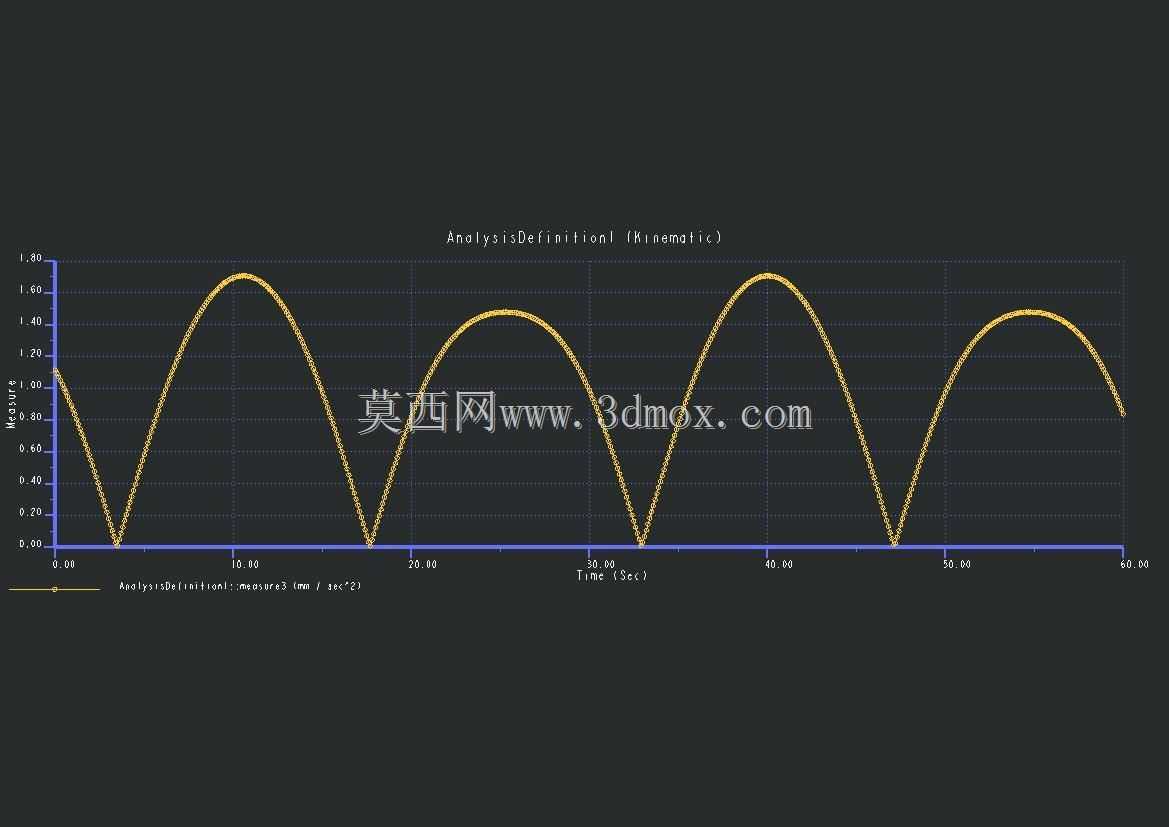

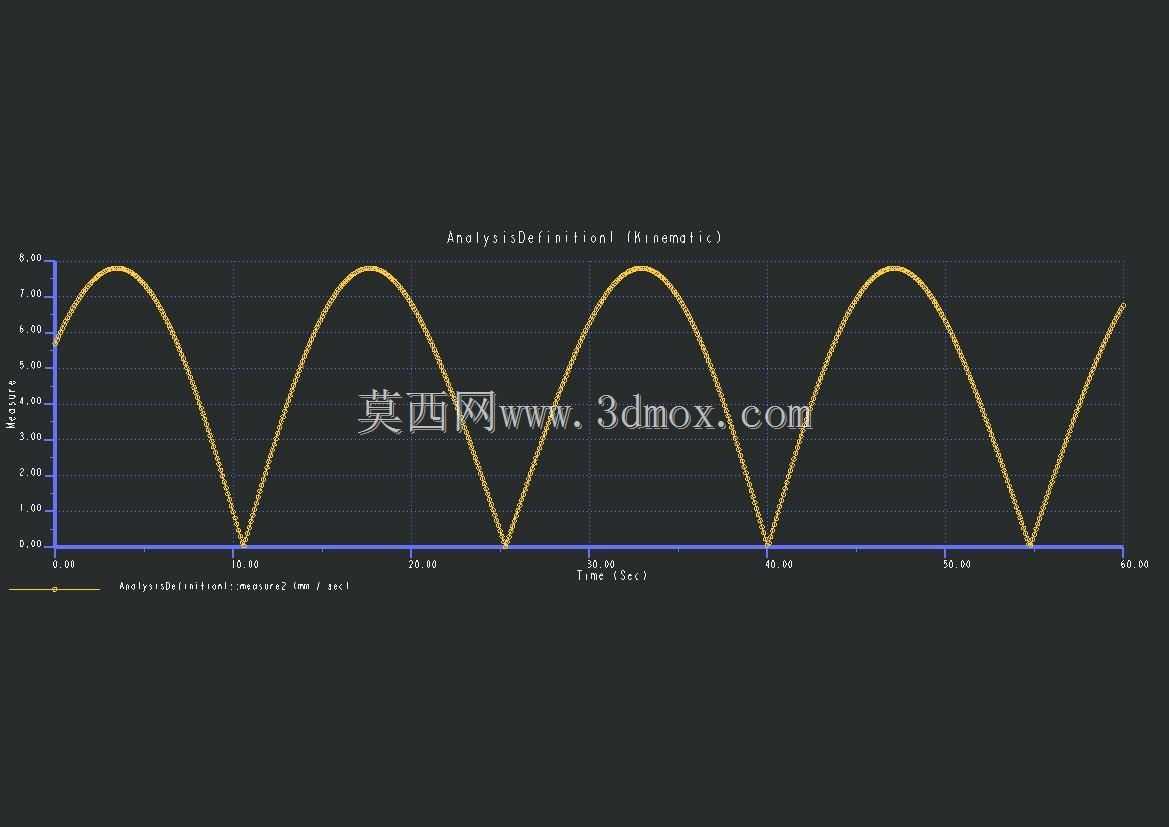

　　通过配套的传感元件可实时获取滚筒的角位置数据，结合滚筒的外径参数可换算出线位移位置参数；对位置数据做一阶微分即可得到实时运动速度，做二阶微分即可得到运动加速度，整套传动链的传动比固定为1:2.4，参数换算时无需额外做复杂的传动比折算，可直接通过采集到的转角数据计算得到对应的运动学参数，适合用于运动学课程的演示实验，让学习者直观理解位置、速度、加速度三者的数学关系与实际运动表现。设计过程中特意将所有传动部件都做了外露式布局处理，除上部的半包围护罩外，齿轮啮合区、摇臂连接区都处于可视范围内，教学演示时可以直接观察到齿轮啮合、动力传递的全过程，不会因为全封闭外壳遮挡传动路径。机架采用一体化弯折结构而非拼接式装配，减少了装配累计误差，

　　机架的弯折圆角控制在R3mm，既避免锐边划伤操作人员，也保证了机架的整体刚性，手动快速摇动摇柄时机架不会出现明显的晃动变形，保证测量数据的稳定性。滚筒与机架的连接采用滑动轴承配合，转动阻力小，即使手动低速转动摇柄也能带动滚筒平稳转动，不会出现爬行、卡顿的问题，低速运动状态下也能采集到连续有效的参数数据。在实际选型适配时，如果将这套机构用于手动微调工位，可将滚筒替换为丝杠组件，直接将转动转化为直线进给运动，配合测量元件可实现精确的手动位置控制，进给精度可达到0.05mm级别，满足多数小型试验台的微调精度要求；如果用于教学场景，可在摇柄处加装力矩手柄，同步采集输入力矩数据，拓展为传动效率测量实验装置，拓展性较强。整套机构的运动部件无复杂的异形结构，所有零件都可通过常规的铣削、线切割工艺加工完成，加工成本低，零件替换方便，齿轮、摇柄等易损件都采用通用参数设计，出现磨损时可直接加工替换，无需定制特殊规格零件。
