50:1传动比金属齿轮减速电机三维模型

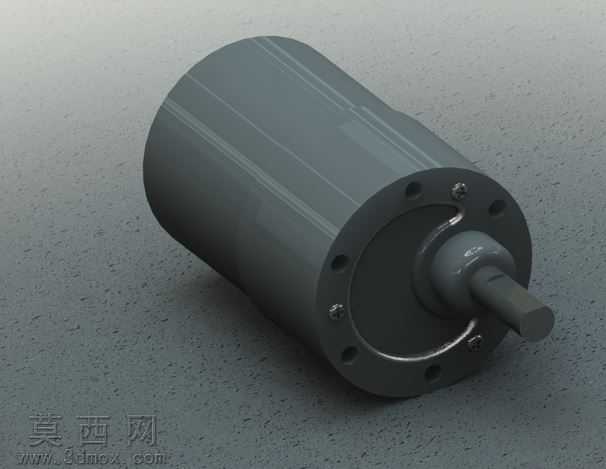

本作品为金属材质齿轮减速电机的三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实物测绘尺寸，还原了直径37毫米、总长54毫米的圆柱型主体外形，输出轴直径12毫米，整体重量匹配187克的实物参数。建模阶段首先搭建主体基准轴与基准面，依次完成电机外壳、前端法兰端盖、输出轴、紧固螺丝的独立零件建模：外壳采用薄壁圆柱特征构建，表面做哑光金属质感的材质区分，还原金属机壳的磨砂质感；前端法兰端盖精准绘制6个均匀分布的安装孔位，孔位直径与分布圆直径完全匹配实物安装尺寸，端盖与外壳的配合面做贴合公差处理，还原装配后的严合效果；输出轴采用阶梯轴特征建模，轴伸端做倒角处理，还原金属轴的加工质感；端盖上的紧固螺丝采用标准内六角圆柱头螺丝模型，螺丝头的内六角特征、螺纹收尾细节均做精细化还原，保证装配关系的准确性。模型完整还原了该减速电机50:1的齿轮减速传动结构，内部齿轮组按照给定的性能参数做匹配设计：对应12v直流供电工况下，分别还原了200rpm转速、300ma负载电流、12Kg-cm扭矩，以及101rpm转速、250ma负载电流、6Kg-cm扭矩两种工况对应的齿轮传动比匹配，内部齿轮的齿形参数、轴系配合均按照硬齿面齿轮的设计规范完成建模，保证传动结构的合理性。渲染阶段采用工作室灰色哑光地面作为场景，打光采用三点布光方案，主光从侧上方45度照射，突出电机外壳的圆柱曲面光影过渡，辅光补全暗部细节避免死黑，轮廓光勾勒电机边缘轮廓，突出金属材质的厚重质感；材质分配上，机壳采用深灰色磨砂金属材质，调整粗糙度参数还原金属喷塑外壳的漫反射效果，端盖与输出轴采用亮面金属材质，适当提高反射率表现机加工金属的光泽感，紧固螺丝采用不锈钢材质，还原标准件的金属色泽。设计过程中充分考虑该电机在机器人、小型自动化设备中的应用场景，所有安装尺寸、输出轴尺寸均做参数化关联，可直接用于整机装配的干涉检查、运动仿真，模型同时兼容SolidWorks2013及以上版本打开，可直接编辑参数调整尺寸适配不同的设计需求，整体建模精度满足工业设计、样机开发的使用要求，可直接用于教学演示、方案展示、结构验证等多个场景。
