小腿假肢结构三维设计作品

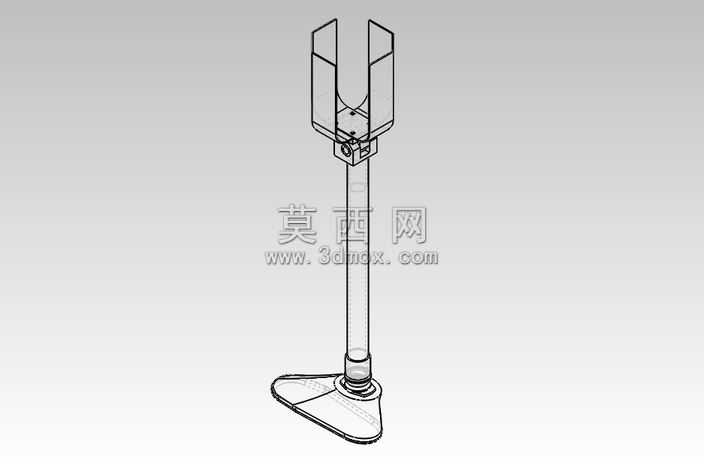

本作品为小腿假肢的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自下而上的装配建模思路，先逐一构建各组成零件的独立模型，再按照实际装配约束关系完成整体拼接，确保各部件的配合公差、运动间隙符合实际使用需求。模型整体分为上部接受腔连接段、中部支撑段、下部足部连接段三个核心部分，上部接受腔采用U型分叉式结构设计，建模时通过拉伸、切除、圆角等基础特征完成腔体轮廓构建，预留了与残肢接受腔连接的安装孔位，边缘做了平滑圆角处理，避免实际使用中出现应力集中的问题。中部支撑段采用长杆式主支撑结构，建模时通过凸台拉伸构建杆体主体，上下两端分别设计了铰接连接结构，搭配绿色的缓冲衬套零件，衬套采用弹性材质模拟，在渲染时赋予了半哑光的橡塑材质，还原缓冲部件的真实质感，杆体主体赋予金属烤漆材质，呈现出蓝青色的哑光金属漆面效果，表面添加细微的颗粒质感模拟实际喷涂工艺的纹理。下部足部组件模拟日常使用的假肢脚型，建模时通过放样、曲面填充等特征构建符合人体工学的足部轮廓，鞋型部分做了圆润的包边处理，赋予棕黄色的皮革材质，添加细微的皮革纹理与哑光反光效果，还原假肢足部的外观质感。各连接关节处都做了细节还原，包括铰接轴、固定螺栓、限位结构都逐一建模，没有省略装配细节，整体结构完全参照INTI机构参考的联合国假肢设计标准搭建，各部件的尺寸比例符合人体下肢的力学承载需求，支撑段的长度、足部的角度都按照常规小腿截肢患者的适配参数设定，既保证了结构的力学合理性，也兼顾了外观的仿真度。渲染阶段采用工作室均匀布光，通过柔和的环境光突出各部件的材质差异，金属部件的反光、橡塑部件的漫反射、皮革部件的纹理都得到清晰呈现，整体模型无破面、无重叠面，装配关系完整，可直接用于康复辅具的结构展示、原理教学以及后续的优化设计参考，完整还原了小腿假肢从连接端到支撑端再到足部的全部结构细节，各零件的可拆分性也符合实际产品的装配逻辑，能够直观展示假肢的内部连接方式与各部件的功能分区。
