带接插件方形步进电机三维结构设计

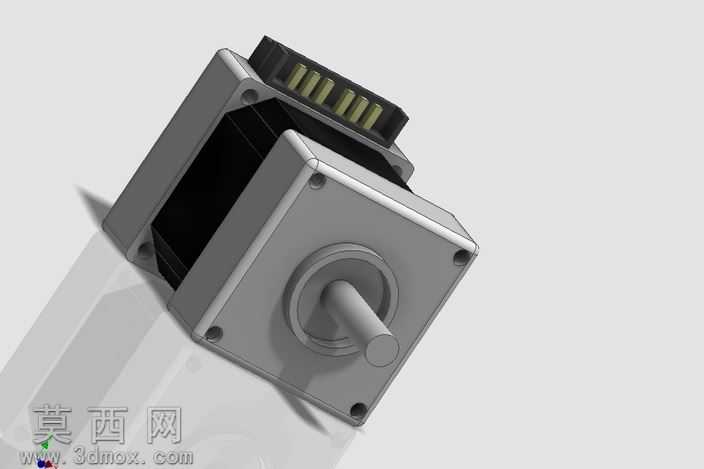

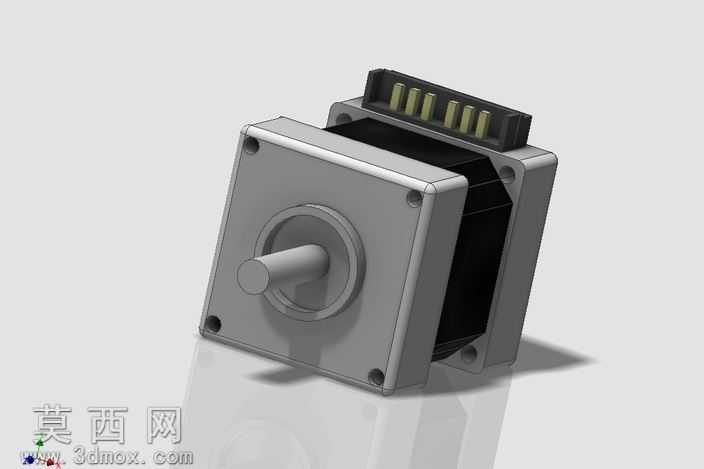

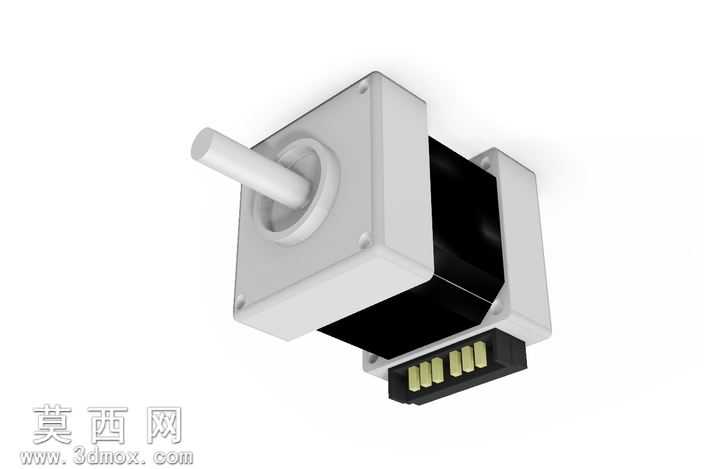

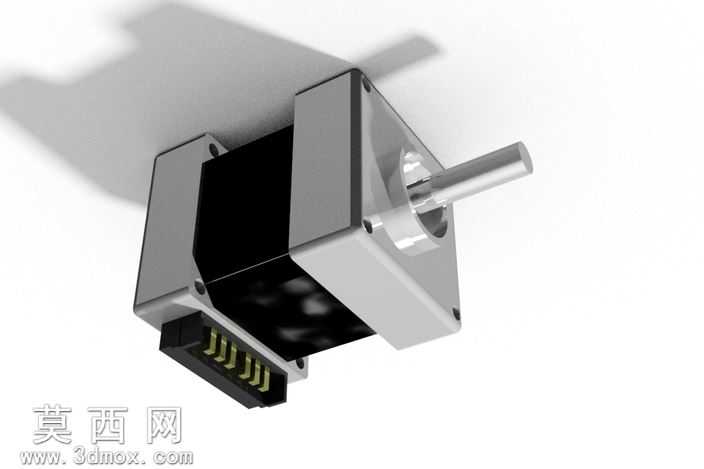

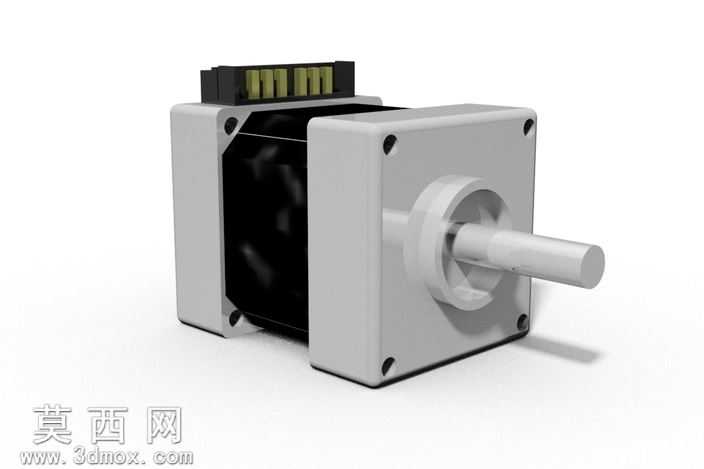

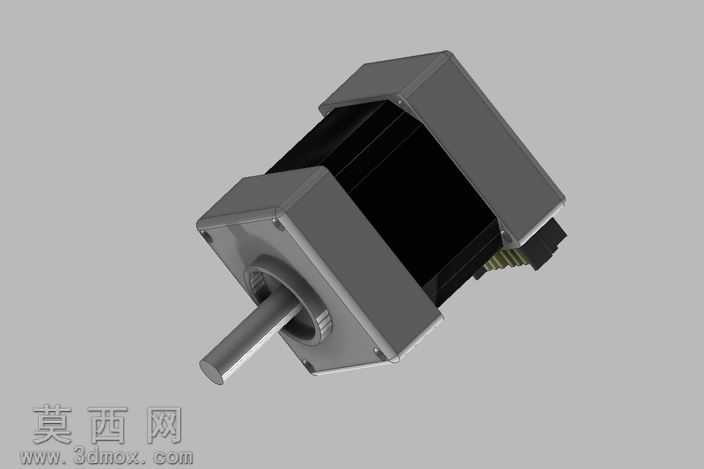

本作品为带接插件输出的方形步进电机三维建模成果，建模过程依托三维设计软件完成，整体采用自底向上的装配建模思路，先逐一构建电机各组成零件的独立模型，再按照实际装配约束完成整体组合。首先针对电机的方形金属外壳进行建模，通过拉伸、切除等基础特征构建外壳的主体腔体，精准预留出输出轴的安装通孔、端盖固定螺孔以及接插件的安装卡槽，外壳表面做了细微的倒角处理，还原实际金属机壳的加工工艺细节，材质上赋予磨砂金属材质，模拟铝合金机壳的哑光金属质感，调整材质的粗糙度与反射参数，让外壳呈现出真实工业金属的厚重质感。其次构建电机的输出轴部分，采用回转特征完成轴体的主体建模，轴端做了倒角处理避免锐边，轴身与轴承配合的部位做了精度适配的尺寸设计，材质赋予光亮不锈钢材质，调整高光参数还原金属轴的光滑亮面质感。然后构建电机后端的接插件部分，精准还原接插件的塑料基座与内部插针结构，塑料基座采用黑色哑光工程塑料材质，插针采用黄铜镀金材质，还原接插件的导电部件外观，接插件与电机外壳的配合间隙按照实际装配公差设置，保证结构的合理性。电机内部的定子、转子部分做了简化示意建模，既保证整体结构的完整性，又避免过多冗余细节影响模型的通用性。渲染阶段采用工作室三点布光方案，主光源从斜上方投射，打出电机主体的明暗层次，辅助光源补充暗部细节避免死黑，背光源勾勒电机的轮廓边缘，让模型与背景形成清晰区分，地面添加柔和的阴影效果，增强模型的立体感与真实感。整体模型严格按照常规方形步进电机的实际尺寸比例构建，各部件的装配关系完全符合实际电机的装配逻辑，可用于机电一体化设备的结构装配验证、电机选型的可视化展示、相关教学演示场景使用，模型的结构细节完整，材质表现贴合实物，能够直观呈现该款步进电机的外观形态与结构特征。
