不锈钢外螺纹软管端管接头三维设计

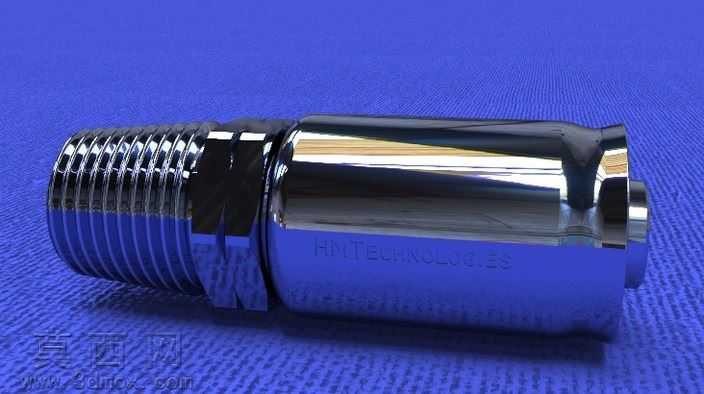

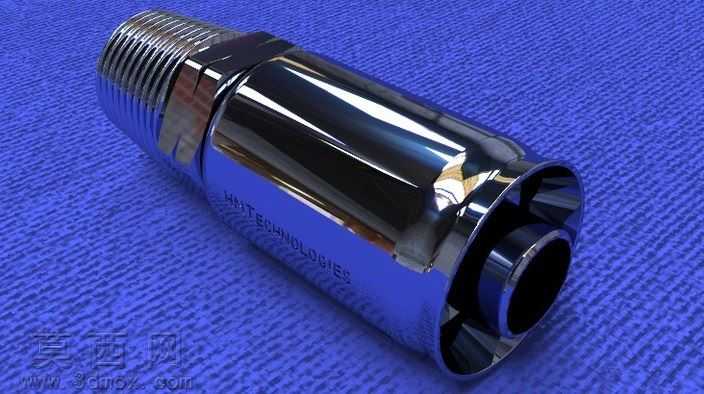

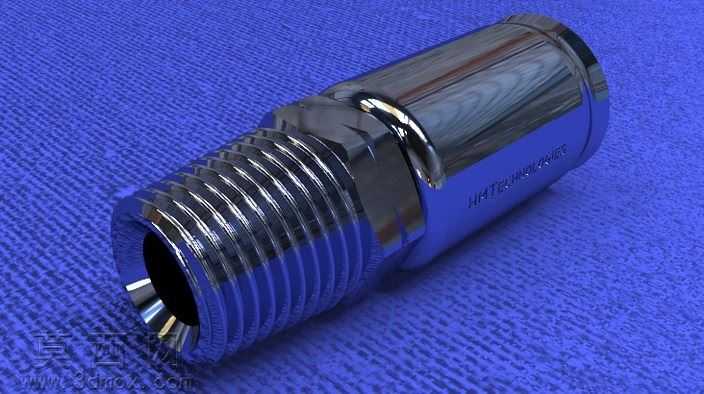

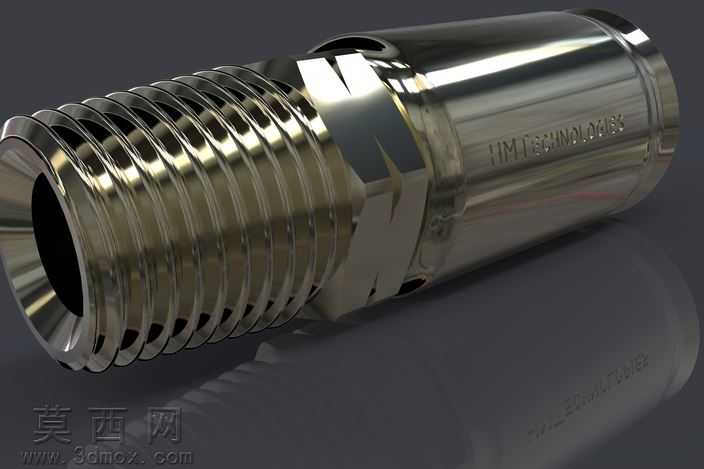

本作品为不锈钢材质软管端管接头的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先梳理接头的功能逻辑：一端为标准外锥管螺纹结构，用于和带内螺纹的硬管路、阀块或设备接口实现刚性密封连接，螺纹段严格遵循通用管螺纹的牙型、螺距、锥度参数，建模时通过螺旋扫描特征生成精准的螺纹牙型，同时在螺纹根部设计退刀槽结构，既符合实际机械加工的工艺要求，也避免装配时出现螺纹干涉问题。另一端为软管插接端，设计了多层环形倒刺卡扣结构，插入橡胶、塑料等材质的柔性软管后，倒刺结构可牢牢卡入软管内壁，配合外部喉箍锁紧即可实现可靠的管路密封，能承受液压、气动系统的常规工作压力，避免软管受压力冲击脱落。接头主体为回转体结构，建模时以中心轴线为基准绘制旋转截面，通过旋转特征生成主体基体，再依次添加螺纹、退刀槽、插接倒刺、端部限位凸台等细节特征，所有倒角、圆角均按照实际五金零件的加工规范设置，去除锐边避免安装时划伤操作人员或软管。材质与渲染阶段，针对不锈钢零件的金属特性，调整材质参数还原抛光不锈钢的高反射、高光泽质感，设置合适的环境贴图模拟金属表面的环境反射效果，渲染时采用柔和的布光方案，清晰展现接头表面的抛光质感、结构轮廓与细节特征，背景选用蓝色织物纹理衬托金属零件的精致质感，让作品呈现出接近真实工业产品的视觉效果。设计思路上，该接头兼顾了连接可靠性与装配便捷性，外螺纹端的刚性连接适配工业设备的标准接口，软管插接端的快装结构无需额外加工即可适配常规内径的柔性软管，整体结构紧凑，流体通道内壁光滑无凸起，可有效降低管路内的流体阻力，减少压力损失，适用于液压系统、气动系统、低压流体输送管路等多种应用场景，建模过程中所有尺寸均参考行业通用的管接头规格参数，确保模型可直接用于装配验证、产品展示或加工参考。
