夹具用多规格金属定位销组件设计

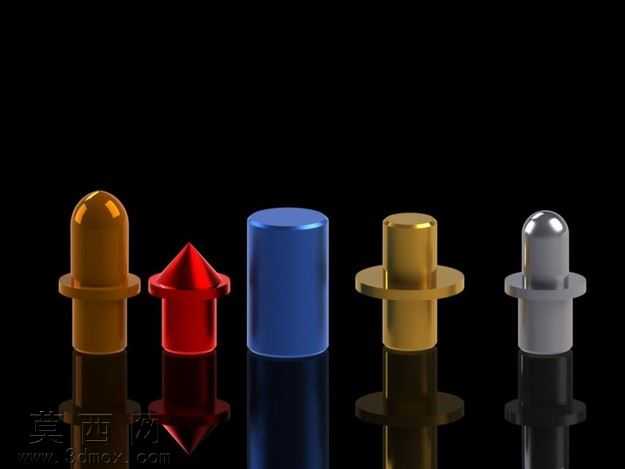

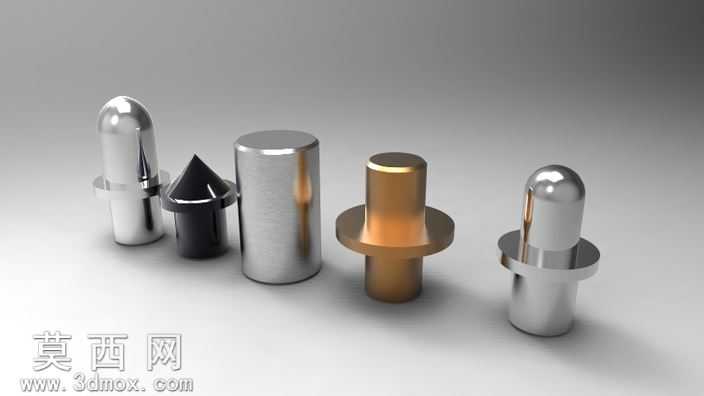

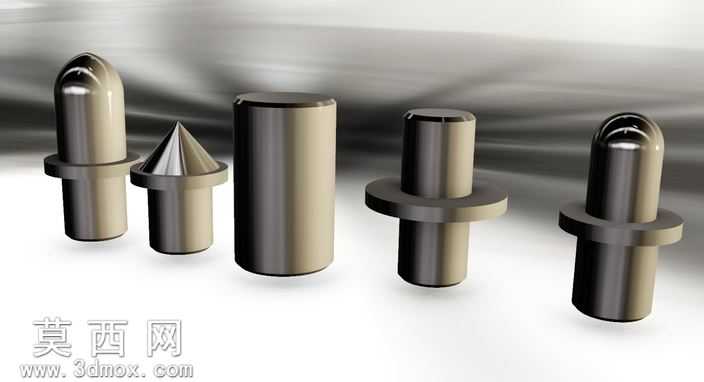

本次设计的是夹具配套使用的多规格定位销组件，建模阶段依托三维参数化设计思路，先梳理不同类型定位销的功能定位差异，分别构建圆头圆柱销、尖头定位销、带肩固定销、带挡边限位销等多款不同结构的销体模型。建模过程中严格遵循机械工装零件的尺寸规范，对每款销体的工作段直径、导向段弧度、安装基座的配合公差进行精准参数化设定，确保各款销体既可以独立适配不同的夹具安装孔位，也能组合使用完成多工位的工件定位需求。材质设置上统一采用高碳铬轴承钢材质属性，调整金属材质的反射率、粗糙度参数，还原经过淬火硬化处理后的金属表面质感，对销体的工作端面做细微的磨砂质感处理，模拟实际使用过程中与工件接触产生的轻微磨损痕迹，安装基座部分则做亮面镀铬的材质效果，区分销体工作段与固定段的视觉差异。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，勾勒出不同销体的轮廓线条与曲面弧度，辅助光源补亮销体底部的阴影区域，避免安装基座部分出现死黑区域，同时添加微弱的环境反射效果，让金属表面的光影过渡更自然真实。结构设计上针对不同定位场景做差异化处理：圆头圆柱销用于常规的圆孔定位，头部圆弧设计便于工件快速导入安装孔；尖头定位销用于初定位场景，尖锐头部可以快速对准工件的定位孔位，引导工件落位；带肩固定销通过肩部台阶实现轴向限位，避免销体在使用过程中出现轴向窜动；带挡边限位销则在销体中部增设环形挡边，可同时完成径向定位与轴向高度限位，适配有台阶面的工件定位需求。整体设计兼顾了不同夹具场景的定位需求，各款销体的尺寸参数符合行业通用标准，可直接适配常规的夹具安装孔系，模型的细节还原度高，各部位的倒角、退刀槽等工艺结构都做了完整建模，能够直接用于后续的工程图导出、装配模拟以及加工工艺规划。
