散装物料摆动式振动输送机结构设计

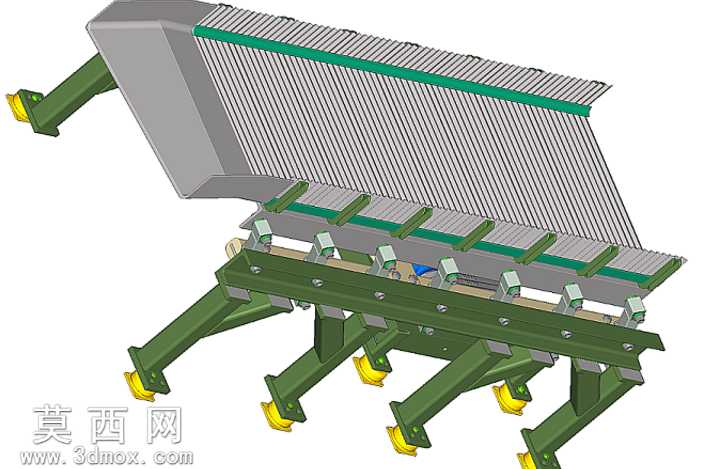

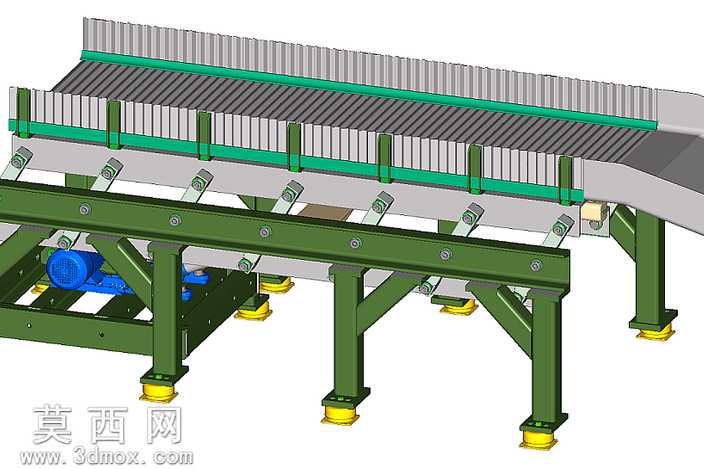

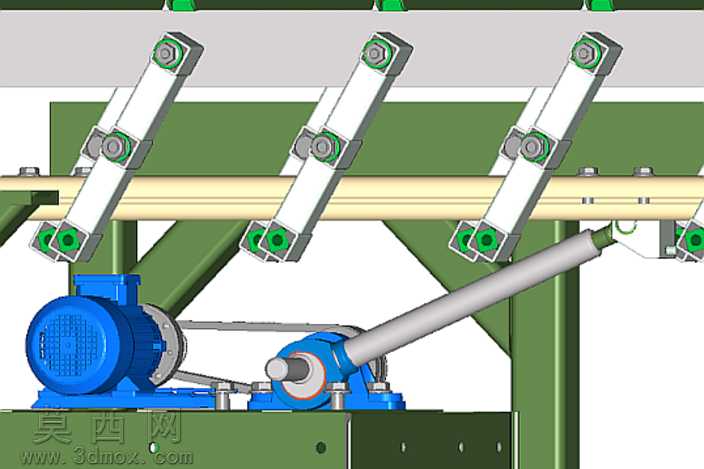

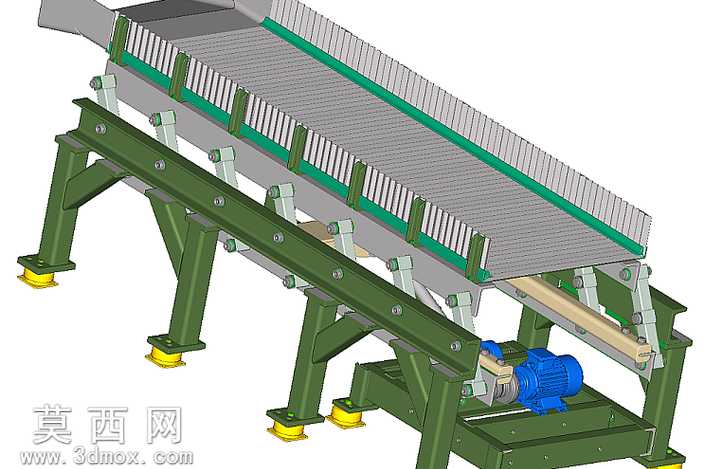

本模型为面向散装物料输送场景设计的摆动式振动输送机，整体采用三维参数化建模完成，各零部件装配关系清晰，可完整还原设备的实际运行逻辑。建模过程中对设备各功能模块做了精细化还原：主体输送槽采用带挡边的波纹侧板设计，槽体表面做了耐磨材质的渲染处理，绿色挡边与灰色槽体的材质区分明确，可直观区分承载区域与防护结构；槽体下方的支撑机架采用型钢焊接结构建模，支腿底部配置黄色减震垫，还原了设备运行时的隔震设计细节。驱动部分完整还原了Excenter活塞杆与连杆驱动机构，搭配蓝色的驱动电机模型，同时对双大模系统与双链配重的直接平衡器做了结构复刻，通过优化的传动路径设计，保障设备运行时的动平衡性能，减少振动对机架的冲击。设计过程中充分考虑了不同应用场景的适配性，该设备可适配烟草加工、食品领域的散装物料输送，也可用于分拣装置的回收物料输送，模型还原了设备可实现10-15米/分的输送速度、1.5-5g的振动加速度参数对应的结构特征，最大可支持25米长度的输送线装配，各连接部位的紧固件、铰接点都做了细节建模，没有出现结构缺失或装配干涉的问题。模型对输送槽与支撑机架之间的摆臂支撑结构做了完整呈现，每个摆臂的铰接位置、连接螺栓都清晰可见，可直观理解设备摆动输送的运动原理，机架的斜撑加固结构也按照实际受力逻辑做了建模还原，保障虚拟模型的结构合理性与真实设备一致，能够用于设备原理演示、结构优化参考以及相关课程的教学案例使用。
