ABB工业机器人IRC5控制柜三维结构模型

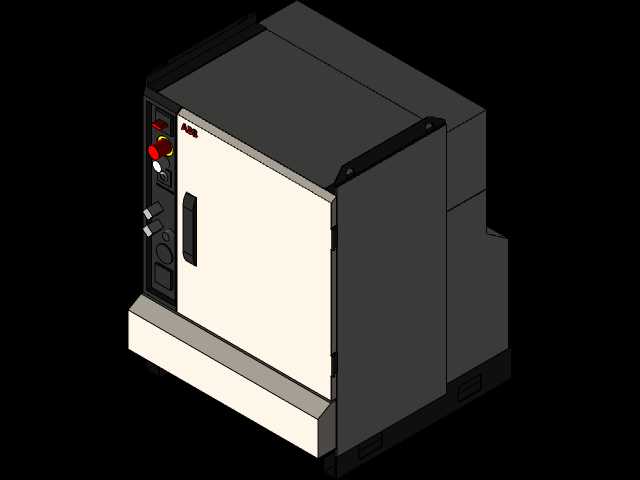

　　在汽车整车焊装线、3C电子精密装配工位、物流仓储码垛作业区这类工业机器人高密度部署的场景里，IRC5控制器是整套机器人系统的核心运算与驱动载体，承担着运动轨迹解算、IO信号交互、安全逻辑判定、外设协同调度的核心职能，所有机器人本体的动作执行精度、响应速度、多设备协同稳定性，都直接依托控制器的硬件架构与结构设计实现。从三维结构呈现的细节来看，这款控制器采用立式柜式集成结构，整体采用冷轧钢板折弯焊接的柜体框架，前侧分为上下两个功能分区，上半区域为封闭的主控仓，内置运动控制板卡、电源模块、驱动单元等核心发热器件，柜门设置带锁止结构的内嵌式拉手，可实现非授权开启的物理防护，避免现场运维过程中的误操作；下半区域为接口与操作面板集成区，

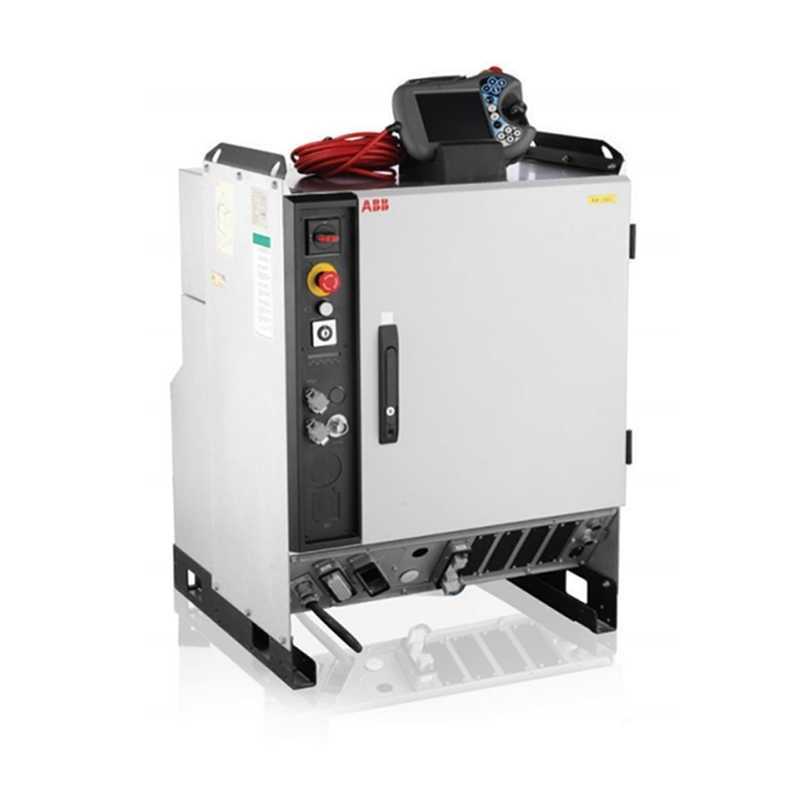

　　自上而下布置了急停按钮、模式选择开关、电机上电按钮、手动操作接口，面板旁预留了示教器线缆的收纳挂点，配套的示教器可直接放置在柜体顶部的专用托架上，线缆可沿柜体侧面的理线结构规整排布，避免现场作业中线缆拖拽造成的接口损坏。柜体顶部设计有吊装孔位与搬运提手，底部预留了叉车作业的叉取空间与地脚固定安装孔，可满足车间内不同转运方式的需求，不管是整线安装阶段的批量吊装，还是后期运维的移位调整，都能适配现场的作业条件。柜体后侧与侧面设置了大面积的通风散热格栅，对应内部器件的发热位置匹配了独立的散热风道，进风口位于柜体下部，出风口位于柜体上部，可形成自然对流加辅助风扇的散热路径，保证长时间满负载运行时内部器件的温度处于合理区间，

　　避免高温造成的板卡老化、运算精度下降问题。从安装边界来看，这款控制器的柜体深度预留了足够的接线空间，后侧距离墙面或其他设备的安装间隙需满足散热与接线操作的要求，底部安装孔的孔位尺寸匹配工业现场常用的槽钢安装基座，可直接固定在生产线旁的设备基座上，也可通过配套的支架实现壁挂安装，适配不同车间的布局条件。柜体侧面预留了扩展模块的安装位，可根据现场需求加装额外的IO板卡、总线通讯模块、安全继电器等扩展器件，无需改动柜体主体结构，仅需拆卸对应位置的盖板即可完成模块加装与接线，大幅降低现场改造的工作量。操作面板上的急停按钮采用大直径红色蘑菇头设计，带有旋转复位结构，位置处于操作人员站立时可快速触达的高度，符合工业设备安全设计的相关标准，

　　模式选择开关采用钥匙式结构，可在自动、手动、全速手动三种模式间切换，避免非授权人员随意切换设备运行模式造成的安全隐患。柜体内部的器件安装采用分层导轨式结构，所有板卡与模块都通过标准导轨固定，接线端子排沿柜体侧边竖向布置，强电与弱电接线区域做了物理隔离，减少电磁干扰对控制信号的影响，保证运动控制信号的传输稳定性。在三维建模的过程中，这款模型完整还原了柜体的所有外部结构细节，包括门板的加强筋结构、接口的位置尺寸、散热孔的排布规律、操作元件的安装位置，可直接用于生产线的三维布局仿真，提前校验控制器的安装空间、操作空间、检修空间是否满足现场要求，也可用于机器人操作培训的可视化教学素材，帮助运维人员快速熟悉控制器的外部结构与接口分布，减少现场培训的成本。在实际产线布局中，IRC5控制器通常布置在机器人本体周边的安全围栏外侧，既保证线缆长度在合理范围内减少信号衰减，又避免机器人运动过程中对柜体造成碰撞，柜体的防护等级满足一般工业车间的使用要求，可抵御车间内的粉尘、少量溅水的影响，适配多数制造业生产场景的环境条件。
