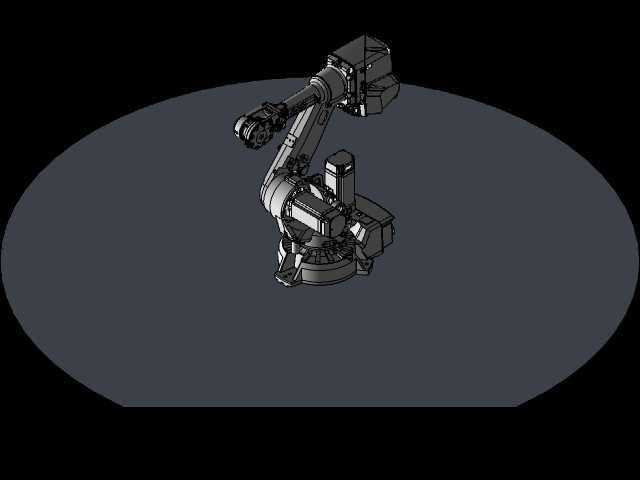

在汽车整车焊装线、3C电子零部件上下料工位、中小型工件弧焊作业区、物流分拣码垛单元这类对作业半径与负载有均衡要求的场景里,20kg负载级、1.65m臂展的六轴关节机械臂是适配度极高的通用作业单元。这款机械臂的结构设计从安装边界开始就做了充分的现场适配考量,底座采用方形四点安装布局,安装孔位的间距经过多场景工位验证,既可以直接固定在地面预埋的安装钢板上,也能适配常见的侧挂安装支架、倒挂行走轴安装法兰,不需要额外做转接板的二次加工,能直接匹配多数现有自动化产线的安装接口,减少现场改造的工作量。
从结构设计思路来看,这款机械臂没有盲目追求极限参数,而是把负载、臂展、重复定位精度、运动速度这几个核心指标做了平衡。大臂与小臂的长度配比经过运动学仿真反复迭代,在1.65m的最大伸展距离下,末端依然能保持稳定的20kg负载承载能力,不会出现长臂展末端负载衰减过大的问题,同时关节处的走线采用了内部中空走线结构,所有动力线缆、信号线缆都从关节腔体内部穿过,既避免了外部走线在高速运动时出现线缆剐蹭、缠绕的风险,也减少了外部线缆积灰、被焊渣飞溅损伤的概率,适合焊接、打磨这类作业环境相对恶劣的工位。
各关节的传动结构设计充分考虑了长期运行的可靠性,一轴承载整个臂体的回转运动,采用交叉滚子轴承作为回转支撑,能同时承受轴向力、径向力与倾覆力矩,即使在臂体完全伸展、末端带满负载的状态下,底座回转也不会出现晃动间隙;二轴与三轴作为承担主要负载的摆动关节,传动结构做了重心优化,将电机与减速器的安装位置尽量靠近关节回转中心,降低运动时的转动惯量,提升高速启停时的响应速度与运动平稳性;末端四、五、六轴采用紧凑化设计,腕部的整体体积做了收窄处理,在进入狭窄工件内腔作业时,不会出现腕部与工件干涉的问题,能适配更多复杂工件的作业需求。
实际应用中,这款机械臂的作业覆盖范围可以轻松覆盖半径1.65m内的半球形作业空间,在弧焊作业时,配合变位机可以完成中小型结构件的全位置焊缝焊接,焊枪的姿态调整灵活,不会出现关节死点导致的焊缝断弧问题;在机床上下料场景中,单台机械臂可以同时服务2-3台并排布置的加工中心,完成工件的取放、翻面、转序动作,臂展长度刚好覆盖常见机床的操作门位置与料道的摆放区间,不需要额外加长臂体或者增加行走轴,就能完成整组设备的上下料作业;在码垛场景中,20kg的负载可以满足多数纸箱、周转箱的搬运需求,1.65m的臂展可以覆盖常见的多层料架与输送线对接位置,完成小件的快速码放。
安装尺寸方面,底座的安装面到一轴回转中心的高度经过优化,在地面安装时,机械臂的最低作业高度可以覆盖到距离安装面300mm左右的位置,不需要额外垫高底座就能完成低位料道的取件,而最高作业点距离安装面的高度超过2m,能适配多数高度在1.8m以内的料架、机床设备的作业需求。各关节的运动范围设置也充分考虑了现场安全防护的需求,关节软限位可以根据现场工位的实际布局灵活设置,避免运动过程中与周边的护栏、设备发生碰撞,同时关节处的密封结构采用了多层密封圈设计,能阻挡焊接烟尘、金属切削碎屑、打磨粉尘进入关节内部,延长传动部件的维护周期,减少日常运维的工作量。
从结构建模的角度来看,这款机械臂的各部件配合公差经过严谨校核,关节处的轴承安装位、减速器安装止口的尺寸精度都按照实际加工要求做了标注,装配关系完全还原真实设备的装配逻辑,没有出现干涉、错位的问题,既可以作为自动化产线方案设计时的布局参考模型,用来验证工位布局的合理性、机械臂与周边设备的安全距离,也可以作为机械臂结构学习的参考案例,帮助从业者理解六轴工业机器人的关节传动布局、重心分配思路、安装接口设计逻辑。
- 全部评论(0)
- 模板大小: 18.78 MB
- 售价:5金币
- 下载次数: 59
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 工业机器人
