精密机械惰臂连接结构三维建模作品

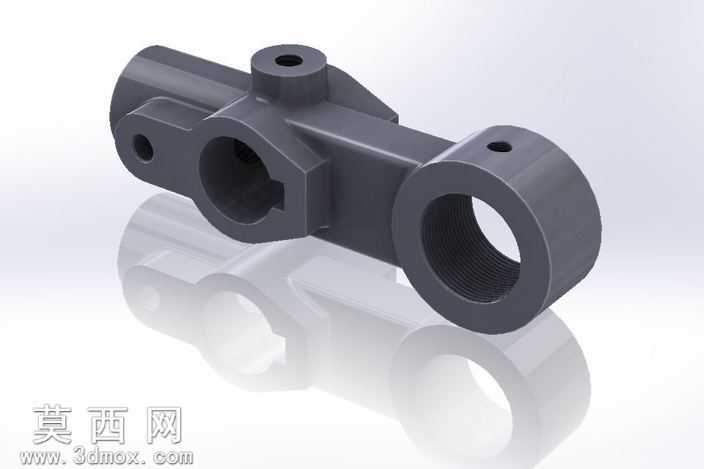

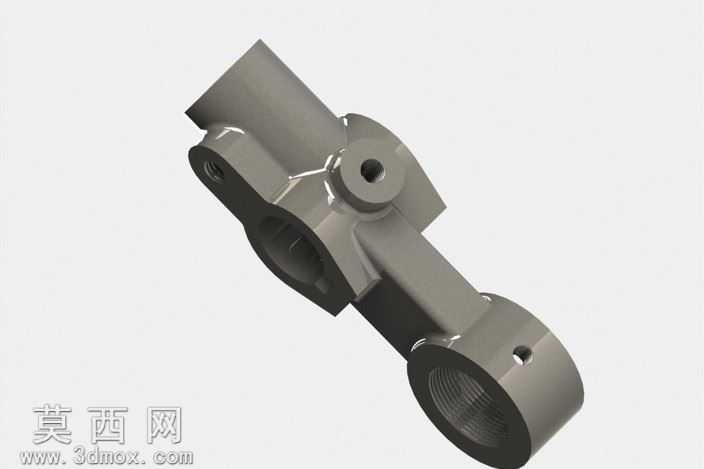

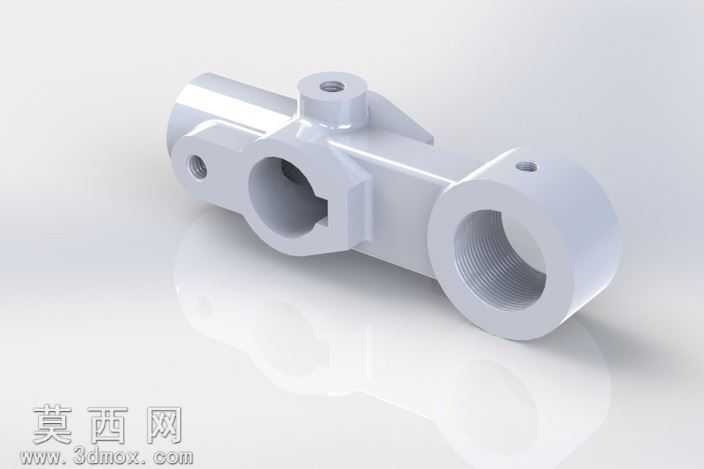

本作品为机械传动系统中的惰臂连接构件三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械设计规范与零件加工工艺要求，从结构拆解到特征建模逐步推进，完整还原了该构件的全部细节特征。建模初期首先梳理构件的功能定位，该惰臂作为传动链路中的中间连接承载部件，需要同时实现多组轴系的定位支撑、动力传递路径的转向衔接，因此建模时优先确定各安装孔位的同轴度、位置度公差基准，以主体柱状基体为核心特征，依次拉伸生成主体承载结构，再通过旋转切除、拉伸切除特征加工出上下两端的轴孔安装位，保证孔壁的圆柱度精度，为后续轴类零件的装配预留合理的配合间隙。针对构件侧面的铰接连接结构，采用凸台拉伸与孔位切除组合的方式完成建模，精准还原铰接位的凸缘定位结构，确保相邻部件装配时的定位精度，避免传动过程中出现松旷偏移。构件表面的安装定位小孔、边角处的工艺倒角、过渡圆角均逐一通过特征命令实现，还原真实机加工零件的工艺细节，避免锐边应力集中的设计缺陷。材质与渲染环节，为还原金属机加工零件的真实质感，赋予模型抛光不锈钢材质，调整材质的反射率、粗糙度参数，模拟金属切削加工后的细腻金属光泽，渲染时采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，清晰展现构件各部分的结构层次，突出轴孔、铰接位、连接臂的结构轮廓，让金属材质的冷硬质感与精密加工的细节得到充分呈现。结构设计上，该惰臂采用一体化主体加局部铰接位的布局，上下轴孔分别对应不同的传动部件安装需求，中间的连接臂采用等强度结构设计，在保证结构刚度、满足承载需求的前提下尽可能优化壁厚，减轻构件整体重量，侧面的铰接结构用于连接张紧或限位部件，可配合惰轮实现传动链路的张紧调节，保证传动过程的平稳性，各连接部位的过渡位置均设置圆弧过渡，优化应力分布，提升构件的疲劳使用寿命。建模过程中所有特征均保留参数化建模的可编辑属性，可根据实际装配需求快速调整孔位间距、轴孔直径、臂身厚度等参数，适配不同规格的传动系统设计需求，模型完成后经过装配干涉检查，确认各安装位的尺寸精度符合装配要求，可直接用于虚拟装配仿真、工程图导出以及后续的加工制造参考。
