钩式联合万向联轴器三维结构设计

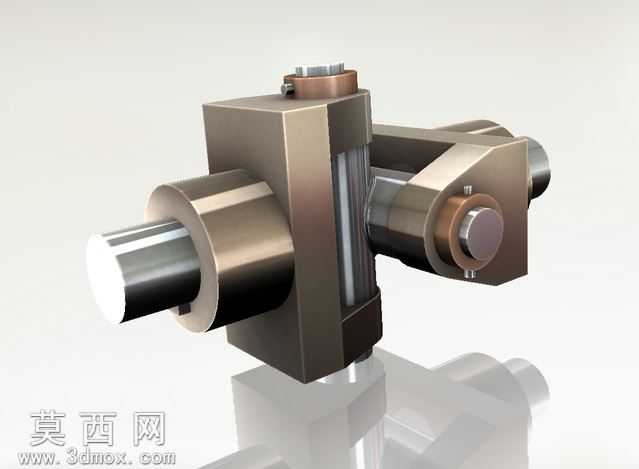

本作品为钩式联合结构万向联轴器的三维建模成果，建模过程严格遵循机械传动件的设计规范，首先通过草图绘制完成各核心部件的轮廓定义，依次完成两端轴头、十字连接块、钩式联合锁紧结构、定位压盖、紧固销钉等独立零件的参数化建模，保证各零件的配合尺寸符合公差设计要求。建模阶段对轴头的阶梯过渡结构做了圆角优化处理，避免应力集中问题，针对十字连接块的铰接配合面预留了合理的装配间隙，保证联轴器工作时可灵活实现偏角状态下的扭矩传递。材质渲染环节，对轴类主体部件赋予金属质感的合金钢材质，调整表面粗糙度参数呈现精加工后的金属光泽，对锁紧压盖、紧固销钉等紧固件做了表面氧化处理的深色金属材质区分，铰接配合位置做了轻微的磨损质感处理，提升模型的真实感，背景采用浅灰色渐变环境，搭配柔和的多光源布光，突出联轴器的金属材质反光特性与结构层次。结构设计上，该钩式联合万向联轴器可实现两轴存在较大角度偏差时的稳定扭矩传输，相比普通万向联轴器，钩式联合结构提升了连接的可靠性，可承受更大的冲击载荷，装配过程严格按照实际装配逻辑完成约束定义，铰接部位设置合理的活动自由度，可直观演示联轴器在不同轴偏角下的运动状态。设计过程中重点考量了部件的加工工艺性，所有零件均采用常规机械加工即可完成生产，无特殊工艺要求，同时兼顾了后期维护的便捷性，锁紧结构可快速拆卸完成易损件的更换，整体模型结构完整，细节丰富，可用于机械原理教学演示、传动方案选型参考、虚拟装配仿真等场景。
