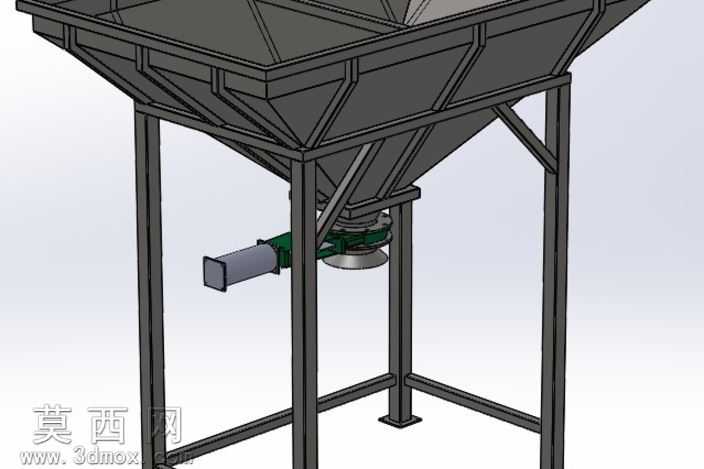

带支架螺旋出料配料料仓三维设计

本模型为工业生产用配料储料下料装置，采用三维参数化建模完成整体结构设计，建模过程中对各部件的装配干涉进行了反复校验，确保所有结构件可实现无干涉装配。模型整体分为上部储料斗体、中部支撑机架、下部出料机构三个核心部分，上部储料斗采用方口进料、锥斗收口的结构形式，斗体外壁设置多道加强筋板，提升料斗整体结构刚度，避免长期储料受压出现形变，斗体板材采用普通碳素钢材质，渲染时赋予哑光深灰金属质感，还原钢材喷砂处理后的真实表面效果。中部支撑机架采用标准矩形钢管焊接成型，四根主立柱垂直布置，立柱间设置横向连接横梁与斜向支撑肋，形成稳定的框架式承重结构，机架底部设置方形安装脚板，可通过膨胀螺栓与地面基础固定，建模时对钢管的焊接拼接位置做了细节处理，还原真实焊接机架的结构特征，材质赋予与斗体一致的碳钢质感，同时区分了焊缝位置的细微色差。下部出料机构集成了螺旋输送出料组件与计量调节结构，水平布置的螺旋输送筒通过连接法兰与锥斗底部出料口对接，螺旋轴驱动端设置减速安装位，可匹配对应驱动电机实现定量出料，出料口位置设置调节闸板结构，可配合计量系统控制下料流量，该部分组件分别赋予铸铁、喷涂绿漆、抛光金属等不同材质，区分不同零部件的加工工艺与表面处理效果。设计过程中重点考量了料斗的安息角参数，确保锥斗侧壁倾斜角度满足粉料、颗粒料的自流要求，避免物料架桥堵塞，同时对机架的承重受力做了模拟校核，确保满载状态下机架形变量在允许范围内，螺旋出料组件的螺距、筒径参数均按照常规配料产能匹配设计，整体结构可直接用于配料生产设备的方案设计参考，也可作为非标自动化配料生产线的单元模块进行修改复用，模型所有零部件均保留建模参数，可根据实际产能需求调整料斗容积、机架高度、螺旋输送参数，适配不同的物料配料工况。
