异形曲面轮廓加工实训教学零件结构

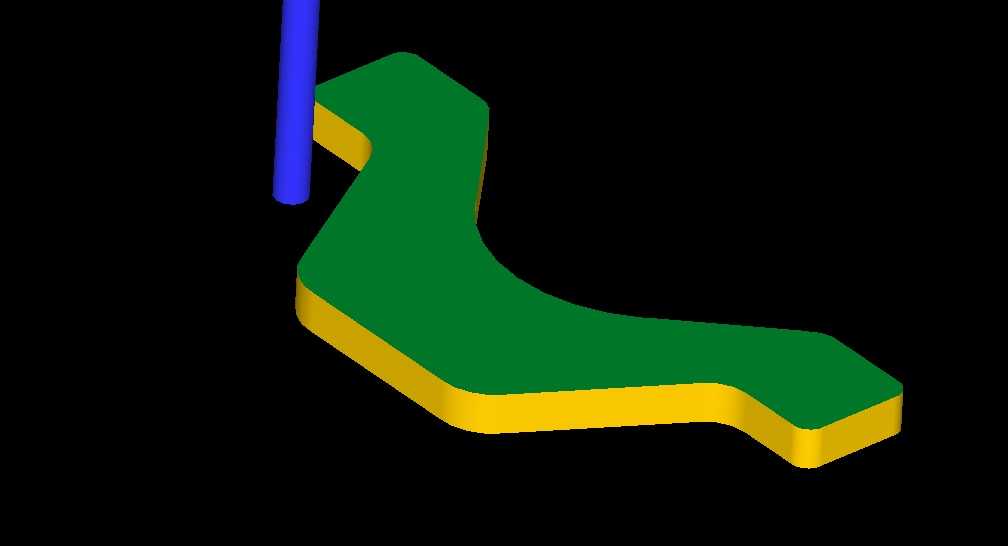

　　这类异形曲面轮廓零件，主要面向数控加工实训场景的工艺演示需求，在职业院校数控专业、企业新员工铣削操作培训环节中，承担刀具路径走刀逻辑演示、曲面加工参数调试验证的作用，能够让操作者直观理解三轴铣削加工中，刀具与工件轮廓的相对运动关系，掌握不同曲率曲面下的进给速度、下刀深度、步距参数的匹配逻辑。从结构设计逻辑来看，零件整体采用等厚实体结构，上下表面为平行平面，侧面为连续顺滑过渡的异形曲面，没有设置复杂的倒扣结构与内部型腔，整体加工难度适配入门级实训教学的进度要求，不需要多轴联动设备即可完成全工序加工，普通三轴数控铣床搭配立铣刀就可以完成全部轮廓的加工操作，能够降低实训环节的设备门槛与操作风险。零件的曲面曲率变化经过专门设计，

　　包含大曲率平缓过渡段与小曲率急弯段，走刀过程中可以完整演示顺铣、逆铣在不同曲面段的加工效果差异，也能验证刀具半径补偿功能在连续轮廓加工中的生效逻辑，避免实训过程中出现加工内容过于单一，无法覆盖核心操作知识点的问题。从安装边界来看，零件底部为完整平面，可直接通过平口钳装夹在铣床工作台上，不需要设计专门的工装夹具，装夹时只需要保证零件底面与工作台面平行，找正零件基准边即可完成定位，装夹操作流程简单，适配实训环节快速装夹、多次重复加工的使用需求，单次装夹即可完成全部轮廓与上下平面的加工，不需要二次装夹找正，能够减少实训过程中的辅助操作时间，把更多时间留给核心的参数调试与走刀观察环节。零件的厚度尺寸经过适配，

　　既不会因为过薄导致加工过程中出现工件振颤、让刀变形的问题，也不会因为过厚增加不必要的材料去除量，延长实训加工的等待时间，整体材料去除量控制在合理区间，单次加工周期能够匹配单节实训课的时长要求。在实际教学使用中，这类零件可以配合不同的加工策略演示，比如外形轮廓铣削、曲面流线加工、等高加工等不同刀路的生成逻辑，操作者可以直接观察刀具沿着零件曲面轮廓走刀的全过程，理解刀路轨迹与零件最终成型轮廓之间的对应关系，相比纯软件模拟的刀路演示，实体零件加工的演示效果更直观，能够让操作者快速建立起数控加工从刀路生成到实体成型的完整认知。零件的轮廓边缘没有设置尖锐的棱角，所有转角位置都做了顺滑过渡处理，

　　既可以避免加工过程中刀具在转角位置出现负载突变导致崩刀的问题，也能防止实训操作过程中零件锐边划伤操作人员，符合教学场景下的安全设计要求。在工艺验证环节，这类零件也可以用来测试不同材质刀具的加工表现，比如高速钢立铣刀、硬质合金立铣刀在相同加工参数下的曲面加工表面质量差异，帮助操作者建立不同刀具适用场景的直观认知，不需要加工复杂的工业零件就可以完成基础工艺参数的验证工作，降低工艺测试的材料成本与时间成本。零件的整体轮廓尺寸适配常规实训用毛坯料的规格，不需要定制特殊尺寸的毛坯，采用常规的方块毛坯即可完成加工，毛坯准备流程简单，适合批量实训场景下的材料准备工作，不需要额外增加毛坯裁切的工序。
