立式双缸斯特林动力装置结构设计

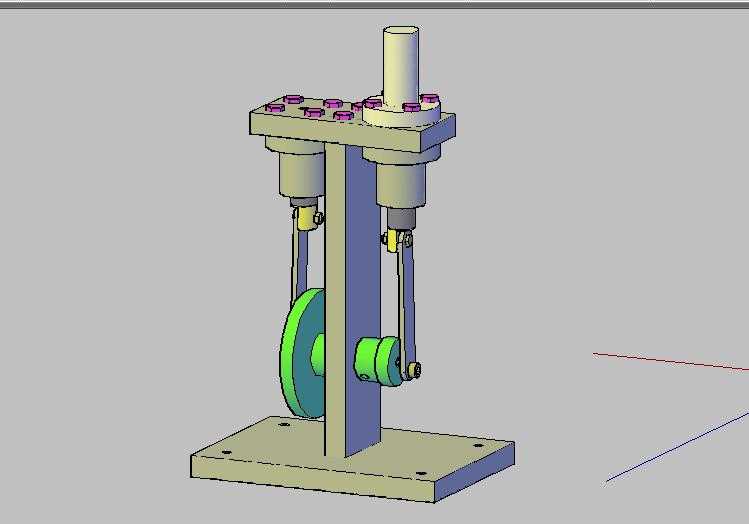

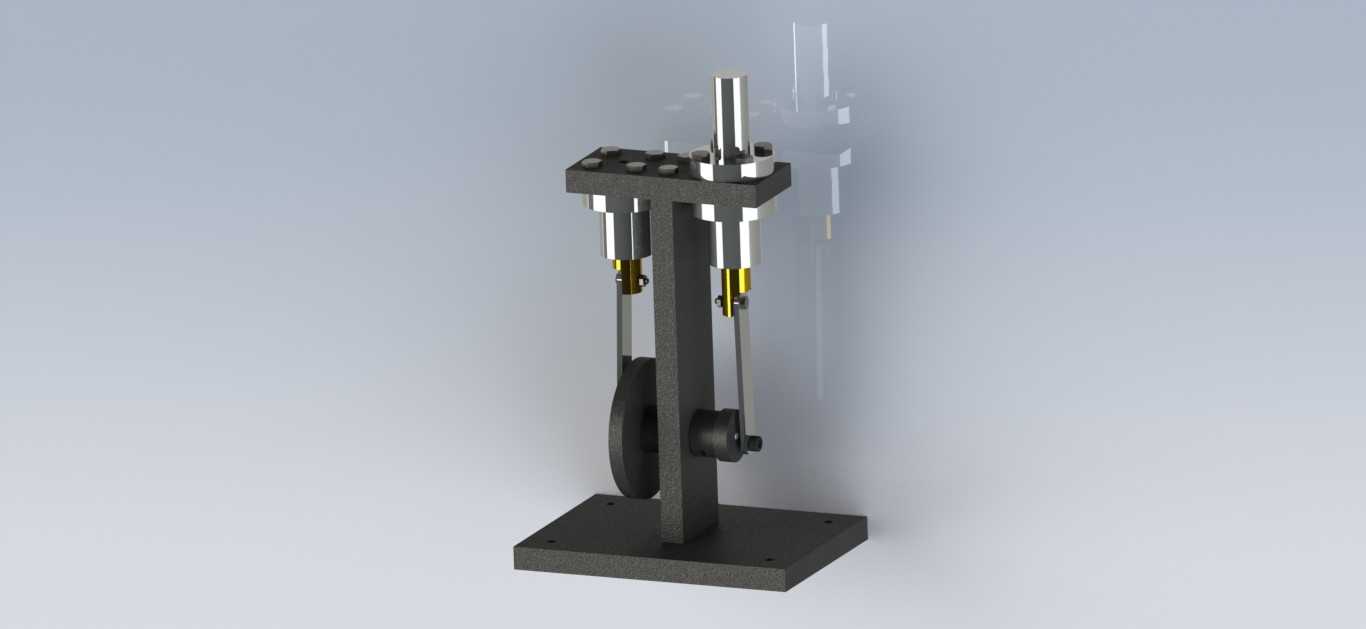

　　在分布式小型供能、教学演示装置、低品位热能回收场景中，外燃式的斯特林动力装置一直有着不可替代的应用优势，不同于依赖燃油爆燃做功的内燃机结构，这类装置可依托太阳能、工业余热、生物质燃烧等多种热源实现动力输出，对热源品质的包容度更高，运行过程的振动与噪音水平也更适配小型化、近距离部署的使用需求。这套立式双缸结构的斯特林动力装置，在布局上采用了双置换器对称排布的设计思路，将两个做功缸体通过立式支撑立柱固定在同一安装底座上，动力输出端的曲柄飞轮组件布置在立柱下部靠近底座的位置，既可以通过低位布置的飞轮降低整机重心，提升运行过程的稳定性，也能缩短连杆的传动长度，减少长连杆运行过程中的挠曲变形量，提升动力传递的效率。

　　从功能实现逻辑来看，这套结构的两个缸体分别承担热置换与动力输出的协同作用，顶部的端盖区域为热源输入的热端，缸体下部靠近曲柄的区域为冷端散热区，通过置换器活塞在缸内的往复运动，带动工质在冷热端之间循环流动，利用工质受热膨胀、遇冷收缩的压力变化推动动力活塞运动，再通过两侧的连杆将活塞的直线往复运动转化为曲轴的旋转运动，最终通过端部的飞轮储存转动惯量，克服上下止点的运动死点，保障整机运转的连续性。设计过程中特意将两个缸体的曲柄相位角设置为90度错位，避免双缸同时到达止点出现的动力断档问题，相比单缸结构，双缸错位布置的输出扭矩波动更小，运转平顺性有明显提升，不需要额外加装大质量的飞轮就能实现稳定运转，也能进一步压缩整机的外形尺寸。

　　在安装边界的设计上，底座采用了带四个安装沉孔的平板式结构，安装孔位按照通用小型动力装置的孔距标准设置，可直接固定在实验台架、小型设备的安装基座上，不需要额外制作转接板；整机的竖向高度控制在适配常规教学实验台的操作高度范围内，横向宽度仅略大于双缸的排布间距，不会占用过多的台架安装空间，在做教学演示时，观察者可以从正面直接看到曲柄连杆的运动全过程，也能清晰观察到双缸活塞的往复运动配合关系，不需要额外拆解结构就能展示斯特林循环的完整运动逻辑。

　　结构细节上，缸体与顶部端盖之间采用了螺栓压紧的密封结构，端盖上均匀布置的紧固螺栓可以保证密封面的压力均匀，避免工质泄漏影响做功效率；连杆与活塞、曲柄的连接位置都采用了铰接式的销轴结构，配合小尺寸的滑动轴套降低运动副的摩擦阻力，减少运转过程中的机械损耗；飞轮采用了轮缘加厚的结构设计，在有限的整体重量下尽可能提升转动惯量，既可以保障低速运转时的稳定性，也不会因为飞轮过重导致启动阻力过大。在实际选型适配中，这套结构可以根据输出功率的需求调整缸径与活塞行程，小尺寸规格可用于物理教学的原理演示，中等尺寸规格可搭配小型发电机作为分布式余热回收的发电单元，也可作为小型太阳能动力装置的核心动力部件，适配多种不同的应用场景。设计过程中对所有运动部件的运动间隙都做了仿真校核，避免活塞运动到上下止点时出现撞缸问题，同时也对连杆的运动摆角做了限位，确保运转过程中连杆不会与支撑立柱、缸体外壁发生运动干涉，所有零部件的结构都采用了易加工的规则几何形状，缸体、底座、支撑立柱都可采用常规的铣削、车削工艺加工，不需要特殊的定制刀具或加工工艺，加工成本可控，也方便后期的维护与零部件更换。
