工业设备用限位跳台结构三维数模

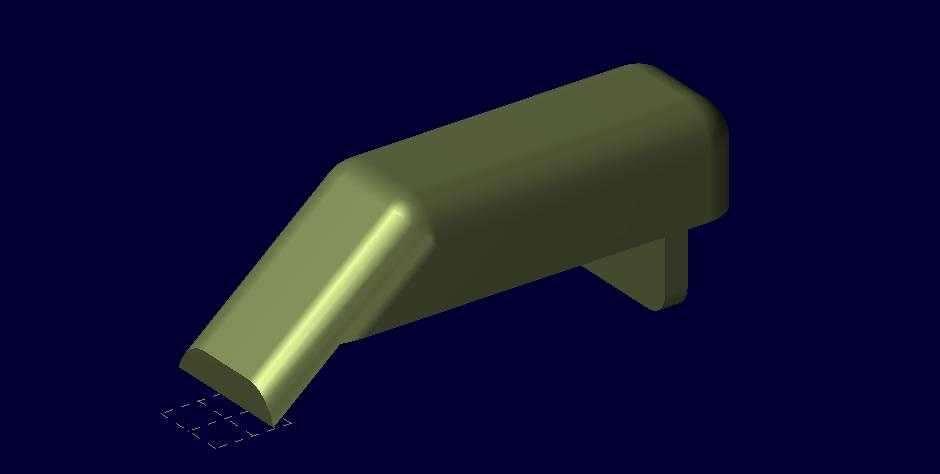

　　该跳台构件多用于自动化生产线的物料限位、工位挡停场景，在流水线托盘输送、工装板定位环节承担硬限位与导向过渡作用，日常运行中会频繁承受输送件的侧向冲击与滑动摩擦，因此结构设计上优先考虑受力合理性与耐磨属性。从结构形态来看，主体采用一体化的块状基座搭配斜向导向臂设计，基座部分预留了安装固定的贴合面，可直接通过螺栓锁紧在设备机架的安装基准面上，安装边界的贴合面做了平面度公差预留，保证装配后不会出现装配应力导致的构件偏移。斜向导向臂的倾斜角度经过反复校核，既能够在物料抵达工位时顺着斜面顺滑导入定位位置，避免刚性碰撞导致的物料表面磕碰，又能在挡停时将冲击力沿斜向分解到基座安装面，降低连接螺栓的剪切受力，延长构件的整体使用寿命。

　　设计过程中首先对实际工位的受力工况做了模拟：常规输送状态下，工装板以每分钟12米的线速度抵达工位，单块工装板带载重量约12kg，碰撞瞬间的冲击力会沿水平方向作用在跳台的接触面上，因此将构件的壁厚做了均匀化处理，整体壁厚保持在8mm，避免局部壁厚差导致的注塑或铣削加工变形，所有棱边均做了R3的圆角过渡，一方面消除加工后的锐边安全隐患，另一方面减少应力集中点，避免长期受冲击后出现裂纹。导向臂的末端做了小平面的贴合设计，当物料完全到位后，该平面会与工装板的限位面完全贴合，保证挡停位置的重复定位精度控制在0.2mm以内，满足自动化工位的定位要求。

　　从安装适配性来看，该构件的整体外轮廓尺寸紧凑，基座的安装孔位采用长圆孔设计，可在安装时实现前后5mm的位置微调，适配不同线体的安装公差，不需要额外加工调整垫片即可完成现场装配。构件的下部突出的定位卡脚可直接卡入机架的型材槽内，在螺栓锁紧前即可完成预定位，降低现场安装的调整难度，提升装配效率。材质选择上可根据使用场景适配，常规轻载工位可采用增强尼龙注塑加工，具备自重轻、摩擦噪音小、耐腐蚀的优势，重载冲击工位则可替换为45号钢表面淬火处理，表面硬度可达HRC45-50，能够承受频繁的刚性冲击而不出现凹陷变形。

　　在实际产线应用中，这类跳台结构常搭配缓冲阻尼器一同使用，跳台承担硬限位的最终定位作用，阻尼器提前完成物料的减速缓冲，二者配合既能够保证定位精度，又能降低碰撞噪音，减少构件的磨损量。设计时还考虑了维护更换的便捷性，整个构件为一体化结构，没有多余的活动连接部件，长时间使用后如果出现导向面磨损，只需要拆卸两颗固定螺栓即可完成整体更换，不需要拆解周边的线体附属部件，单工位更换耗时不超过5分钟，能够大幅降低产线停机维护的时间成本。导向面的表面粗糙度要求控制在Ra1.6以内，减少滑动摩擦时的阻力，避免工装板经过时出现卡滞、剐蹭的问题，针对有洁净要求的生产场景，还可在导向面表面粘贴特氟龙耐磨贴，进一步降低摩擦系数，同时避免金属材质与物料接触产生的粉尘污染。
