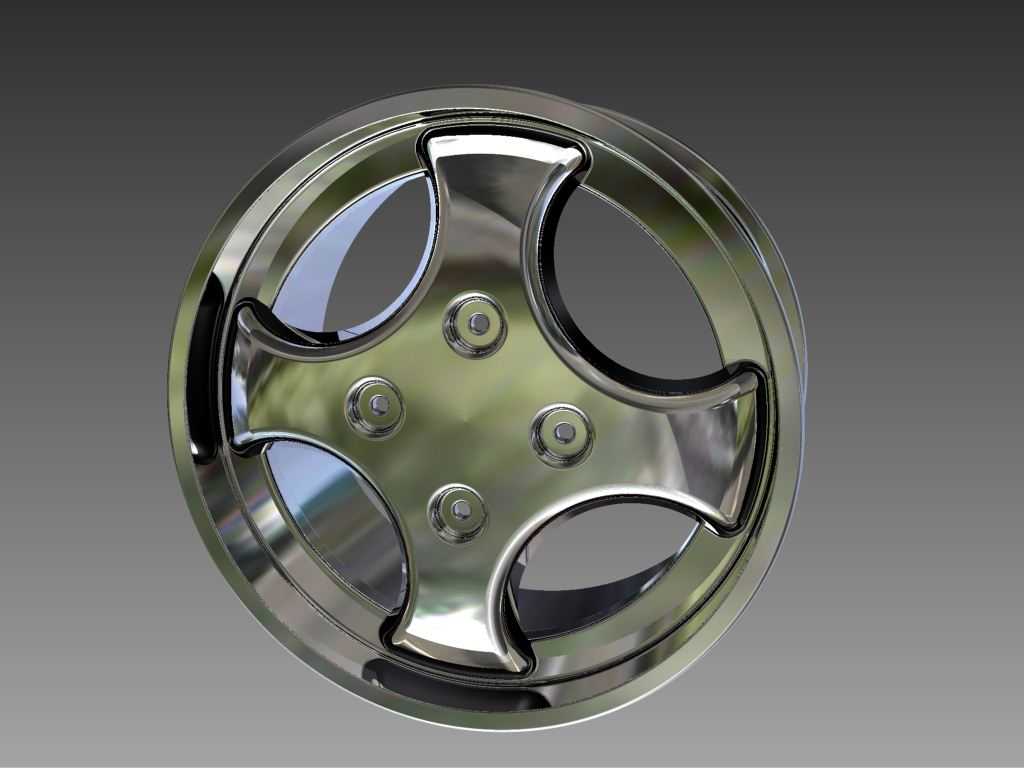

乘用车镀铬装饰轮毂结构设计方案

　　日常做底盘行走部件建模时，轮毂这类件看似是外观覆盖属性，实则牵扯的安装匹配逻辑半点不能含糊。这次的轮毂结构，首先要卡准的是乘用车常规的安装边界，四孔螺栓布局对应市面上多数紧凑型家用车的轮毂轴承座安装孔位，螺栓孔的节圆直径、中心定位孔的公差带都要和转向节上的轮毂轴头完全匹配，避免装车后出现轮辋跳动、螺栓受力不均断裂的问题。轮辐采用四组大弧面回旋造型，一方面是为了在视觉上形成流畅的镀铬反光效果，另一方面这种宽辐条的结构能在同等材料用量下提升径向承载能力，分散车辆过颠簸路面时轮辋受到的冲击载荷，避免辐条根部出现应力集中开裂的问题。从实际应用场景来看，这类镀铬装饰轮毂多用于民用乘用车的外观升级场景，匹配常规14-15寸的民用轮胎规格，

　　轮辋的胎圈座位置严格按照轮胎安装的标准轮廓设计，带有标准的胎圈锁止凸峰，防止车辆急加速、急制动或者胎压不足时轮胎脱圈引发安全事故。设计过程中没有做过度的镂空处理，是考虑到日常使用场景里，过小的辐条间隙容易卡入路面碎石，同时刹车系统的散热通道也通过辐条之间的大弧形缺口预留了足够的通流面积，车辆连续制动时，刹车盘产生的热量可以顺着辐条间隙快速导出，避免制动热衰减。轮辋的边缘做了标准的轮缘加厚处理，应对日常路边停车时可能发生的路肩剐蹭，加厚的轮缘结构能降低轻微剐蹭后轮辋变形漏气的概率，同时轮缘的尺寸参数完全符合民用轮辋的通用标准，不需要额外定制特殊规格的轮胎气嘴、平衡块，后期维护更换配件的通用性更强。

　　镀铬层的附着基底在建模时就预留了足够的表面处理厚度余量，避免后期电镀处理后尺寸超差，导致螺栓孔、中心孔的装配间隙不符合要求，安装时出现卡滞或者配合间隙过大引发的行驶抖动。整个轮毂的安装贴合面做了平面度公差约束，和轮毂轴头的贴合面完全平整，没有多余的凸起或者凹陷，保证装车后轮毂和轴头完全贴合，避免高速行驶时车轮出现轴向窜动。辐条和轮辋的连接位置做了大圆弧过渡，没有尖锐的直角结构，一方面是降低电镀处理时的应力集中，避免镀层出现起泡脱落的问题，另一方面也能优化车轮转动时的空气流动形态，小幅降低行驶风阻。考虑到民用车辆的日常载荷需求，轮辐的厚度从中心安装盘位置向外逐渐平滑过渡，中心安装盘位置因为要承受螺栓的预紧力和整车的载荷冲击，厚度最大，

　　向轮辋方向逐渐收薄，在保证整体结构强度满足满载、冲击工况要求的前提下，尽可能降低轮毂自身的重量，减少簧下质量，提升车辆的悬挂响应表现。中心的螺栓安装位做了沉台设计，螺栓紧固后螺栓头完全沉入沉台内，不会突出轮毂表面，避免后期加装装饰盖时出现干涉，同时沉台的深度也匹配常规的轮毂螺栓长度，不会出现螺栓拧入深度不足或者顶到轴头的问题。
