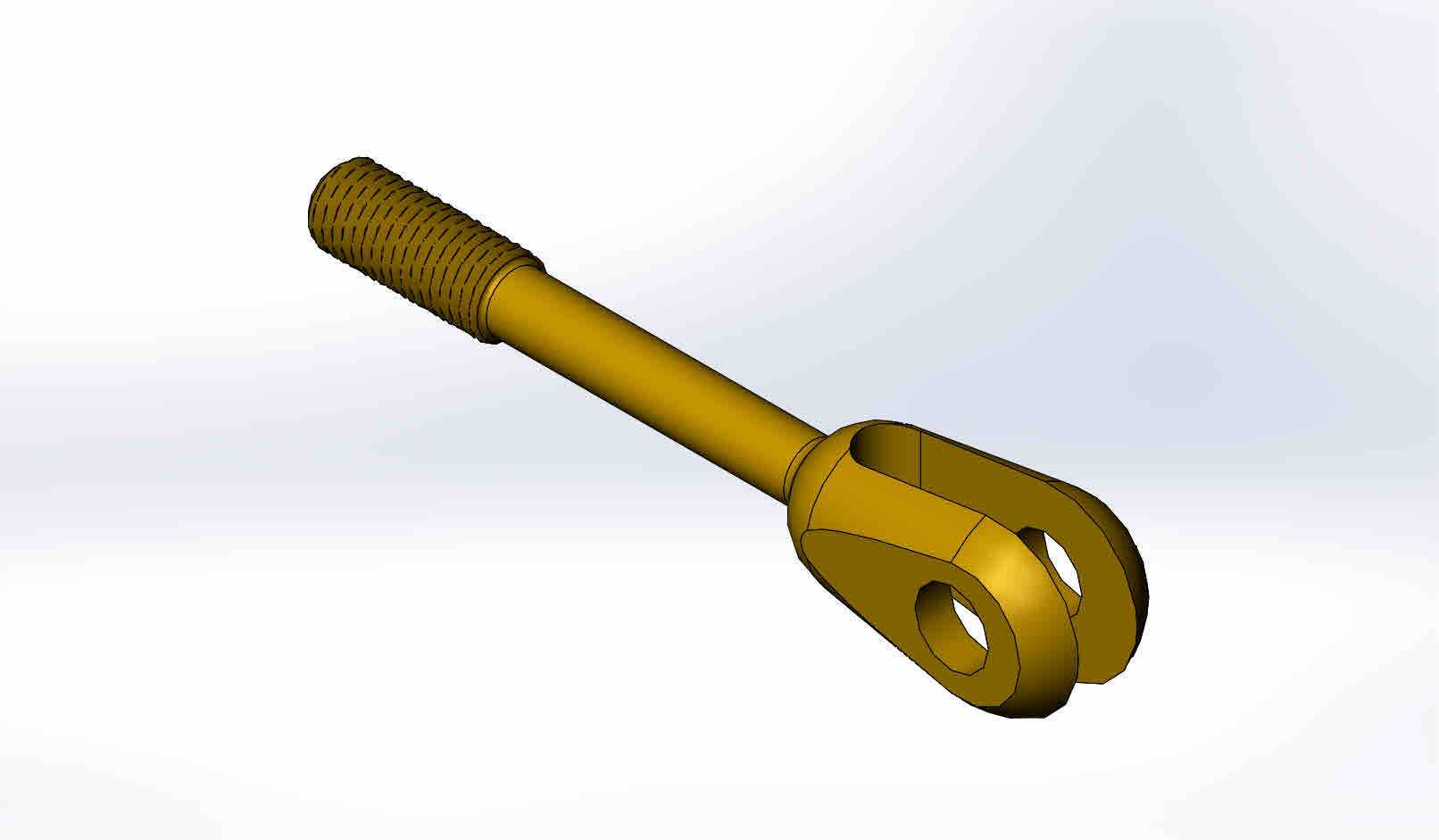

这款带叉形端的杆类连接件,在各类需要直线往复传动、行程限位的机械结构中应用十分广泛,从轻工设备的连杆机构到小型工程机械的操纵联动结构,都能见到这类零件的身影。它的核心作用是在两个运动部件之间传递拉向载荷,同时通过叉端的铰接结构,补偿安装过程中产生的微小角度偏差,避免刚性连接带来的附加弯矩,降低杆身与铰接孔的异常磨损风险。
从结构设计逻辑来看,零件整体分为三个功能段,最外侧的螺纹段用于和调节螺母、配套拉杆座配合,通过旋转杆身可以微调整体连接长度,适配不同安装间距的装配需求,螺纹段的长度预留了足够的调节余量,能够覆盖常规装配场景下的公差补偿范围,不需要额外加装垫片来调整间隙。中间的光杆段是主要的承力部分,采用等直径圆杆结构,截面均匀没有应力集中的突变台阶,在承受额定拉载荷时,应力分布均匀,不会出现局部应力过高导致的断裂风险,杆身表面做了光滑过渡处理,减少和周边防护套、导向环之间的滑动摩擦阻力。
末端的叉形铰接端是整个零件的功能核心,叉耳的两个平行耳片上加工有同轴的铰接孔,孔位的同轴度公差控制在较高精度等级,装配时穿入铰接销即可和配套的摆臂、支座形成转动副,耳片的开口宽度按照配套连接件的厚度设计,预留了合理的装配间隙,既不会因为间隙过大导致铰接时晃动量超标,也不会因为间隙过小出现装配卡滞。叉耳和杆身的衔接位置做了大圆角过渡,避免直角衔接带来的应力集中,在承受冲击载荷时,过渡位置的应力峰值可以降低40%以上,大幅提升零件的疲劳寿命。
在实际安装使用中,这类零件的安装边界需要重点关注几个维度:首先是螺纹段旋入配套螺母的深度,必须保证至少有3倍螺纹公称直径的啮合长度,才能达到额定的拉载荷承载能力,避免螺纹滑牙失效;其次是叉端铰接孔的轴线需要和配套铰接件的孔位轴线保持平行,允许的偏角不超过2度,否则会导致铰接销承受附加弯曲载荷,加速销孔的磨损;另外杆身的安装空间需要预留足够的直线运动行程,避免运动过程中杆身和周边结构件发生刮碰,尤其是在设备做极限位置动作时,要确认叉耳的摆动范围不会和相邻部件产生干涉。
从选型适配的角度来说,这类叉形拉杆的杆身直径、螺纹规格、叉耳中心距需要和整套传动机构的载荷等级匹配,当用于操纵联动机构时,需要考虑操作过程中的冲击载荷,预留1.5倍以上的安全系数;当用于静态定位连接时,可以适当降低安全系数要求,但仍需保证铰接部位的转动灵活性,避免长期固定在一个角度导致铰接部位锈蚀卡滞。在三维建模过程中,这类零件的建模重点在于叉耳部分的曲面过渡,以及螺纹段和光杆段的同轴度保证,建模时需要先确定整体的轴向基准,再依次绘制各段的截面轮廓,最后对衔接位置做圆角处理,还原零件的真实工艺结构,避免出现工艺上无法实现的尖锐棱角。
- 全部评论(0)
- 模板大小: 353.73 KB
- 售价:5金币
- 下载次数: 13
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用五金配件
