可调支撑式机械手千斤顶螺纹支撑件

　　在工装夹具、自动化机械手末端定位、小型设备调平的实际作业场景里，这类带螺纹调节结构的支撑件是解决工位高差、工件承重支撑的核心小部件，很多一线做夹具设计的工程师都有体会，看似不起眼的支撑零件，直接决定了工装装夹的稳定性、工件加工的定位精度，甚至会影响整条产线的节拍稳定性。

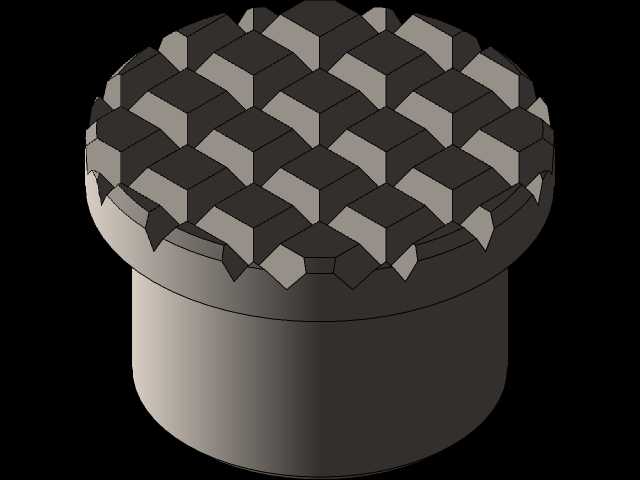

　　从实际功能来看，这个零件的核心作用是通过顶部的防滑齿面接触待支撑工件，依靠中部的螺纹副实现高度方向的无级调节，底部的锥面结构增大与安装基面的接触面积，分散支撑点的压应力，避免在工装底板或者设备台面上压出凹痕，影响后续重复定位精度。很多人做设计的时候容易忽略支撑件的接触细节，这个零件顶部做了网格状的防滑齿，不是为了外观好看，是当支撑面接触工件底面的时候，齿纹可以嵌入工件表面的微观不平度里，避免工件在受侧向切削力或者装配推力的时候出现滑移，尤其是在铣床、钻床的工装工位上，支撑点一旦打滑，轻则工件报废，重则会出现刀具崩碎的安全隐患。

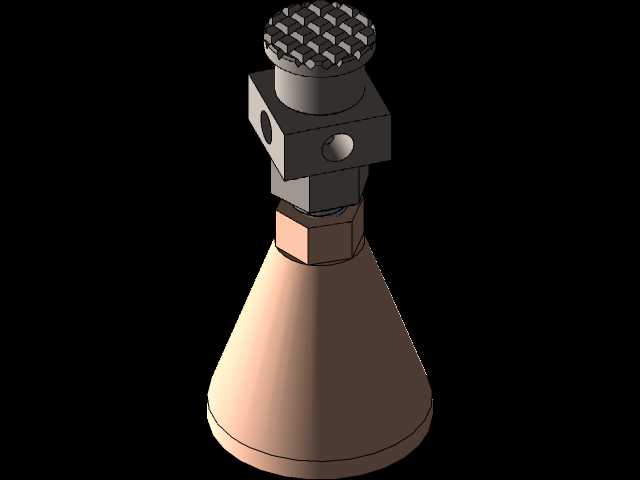

　　设计思路上，这个零件采用了分段式的结构组合，最上方的接触头做了方形的夹持位，方便用扳手拧动调节高度，中部的螺纹段配合锁紧螺母，当高度调节到位之后，拧紧锁紧螺母就可以把整个支撑件的高度锁死，避免设备运行过程中因为振动出现螺纹松动、支撑高度下沉的问题。很多新手做可调支撑设计的时候，经常忘记加锁紧结构，结果调试好的工位跑几个小时就出现高度偏差，还要反复停机调整，反而降低了作业效率。中部的方块结构上开了横向的通孔，这个细节是为了在大承重调节的时候，可以穿入撬棒或者圆杆加力，毕竟当支撑件承受几百公斤的工件重量时，光靠手拧或者小扳手很难拧动调节头，预留的横向孔就解决了大负载下的调节施力问题。

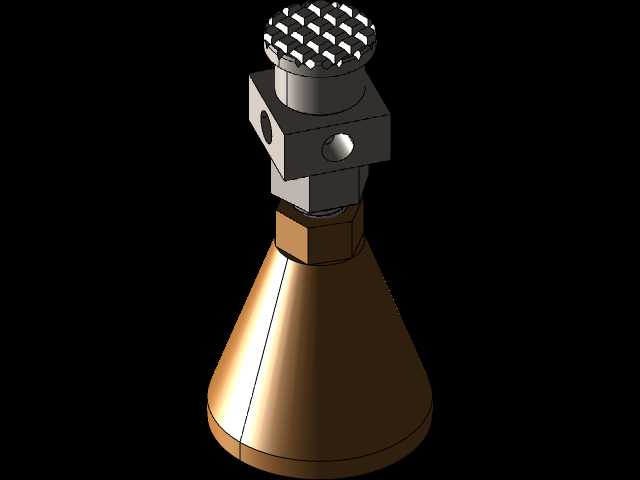

　　从安装边界来看，底部的锥面支撑端不需要做额外的沉孔安装，直接放置在平整的工装台面上就可以使用，对安装基面的要求不高，哪怕是有轻微划痕或者平面度误差的台面，锥面的自定心接触特性也能保证支撑力垂直传递，不会出现偏载。整体的径向尺寸控制得比较紧凑，不会在工装底板上占用过多的安装空间，哪怕是排布密集的多支撑点工装，相邻的支撑件之间也不会出现干涉。螺纹副的行程设计覆盖了常规工装的调平高差范围，不需要额外搭配垫片来凑高度，调节的时候直接转动顶部的接触头就可以实现高度的连续变化，比固定高度的支撑块灵活很多，尤其是在多品种小批量的生产场景里，同一套工装换产的时候，只需要调整各个支撑点的高度就可以适配不同外形的工件，不需要重新制作整套支撑块，能大幅缩短换产调试的时间。

　　实际应用中，这类支撑件除了用在机械手工位的工件支撑，还可以用在焊接工装的工件调平、检测平台的工件垫高、小型装配线的设备支脚调平，适用场景非常广。设计的时候特意把受力路径做了同轴优化，从顶部接触头的受力，顺着中部的螺杆直接传递到底部的锥面支撑座，所有受力部件都在同一轴线上，没有偏载力矩，哪怕承受额定的最大负载，螺纹副也不会出现偏磨，零件的使用寿命比偏心结构的支撑件长很多。很多市面上采购的现成支撑件，要么是防滑齿做的太浅容易打滑，要么是锁紧螺母的厚度不够，锁不紧容易松，这个结构在设计的时候把锁紧螺母的厚度做了加厚处理，锁紧的时候接触面积更大，防松效果更好，哪怕是在有持续振动的冲压工位旁使用，也不容易出现松动移位的问题。

　　做三维建模的时候，这个零件的各个配合面都做了公差适配，螺纹段采用标准的公制粗牙螺纹，加工的时候不需要特制的刀具，普通的车床、铣床都可以加工，零件的所有结构都没有特殊的加工死角，不需要做五轴加工，普通的三轴设备就可以完成全部加工工序，加工成本控制得比较低，适合批量制作使用。顶部的防滑齿采用等距的网格槽，加工的时候用分度头配合立铣刀就可以加工出来，不需要特殊的成型刀具，后期维护的时候，如果顶部齿面磨损了，只需要更换顶部的接触头就可以继续使用，不用把整个支撑件报废，后期的维护成本也很低。
