对开剖分式立式安装轴承座三维设计

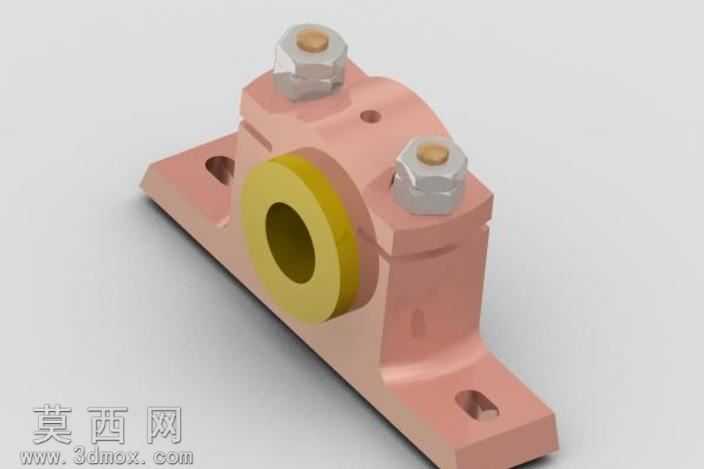

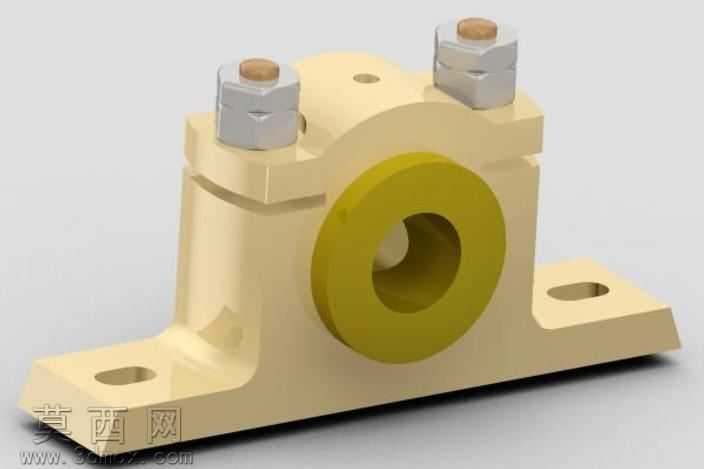

本作品为剖分式轴承座的三维参数化设计成果，建模过程严格遵循机械设计手册中剖分式轴承座的结构规范与尺寸比例，采用自底向上的建模思路完成整体结构搭建。建模阶段首先绘制底座安装部分的二维草图，精准定位两个安装通孔的中心距与安装面的平面度基准，通过拉伸特征生成带安装翼的底座主体，对安装翼的边角做合理倒圆角处理，消除应力集中隐患；随后构建轴承座的上下对开基体，在基体中心绘制轴承安装孔的回转截面，通过回转特征生成适配标准滚动轴承的安装腔，同时在上下剖分结合面处设计定位止口结构，保证上下座体装配时的同轴度与贴合精度。针对顶部的两个螺栓锁紧结构，单独绘制外六角螺栓与配套螺母的实体模型，还原螺纹段的啮合结构与螺栓头部的受力接触面，将紧固件精准装配到座体顶部的安装凸台位置，凸台部分做加厚处理以提升螺栓锁紧时的结构强度。渲染阶段为模型赋予符合工业实际的材质属性：轴承座主体采用哑光黑色铸铁材质，调整材质的粗糙度与金属反光参数，还原铸铁件表面的细微磨砂质感；紧固件部分赋予亮面镀锌钢材材质，通过调整高光反射强度，突出金属零件的机加工光泽；中心轴承安装位的衬套部分采用铜合金材质，区分不同零件的材质差异。结构设计上充分考虑剖分式轴承座的使用场景，底座的两个长圆形安装孔可适配一定范围内的安装位置调整，上下剖分的结构无需拆卸传动轴即可完成轴承的安装与更换，顶部双螺栓锁紧结构可提供足够的锁紧力，避免运转过程中座体出现开合松动，整体壁厚设计均匀，过渡位置均设置工艺圆角，既满足铸造工艺的脱模要求，也提升了零件的整体结构刚性，可直接用于机械传动系统的装配验证、工程出图与教学演示场景。
