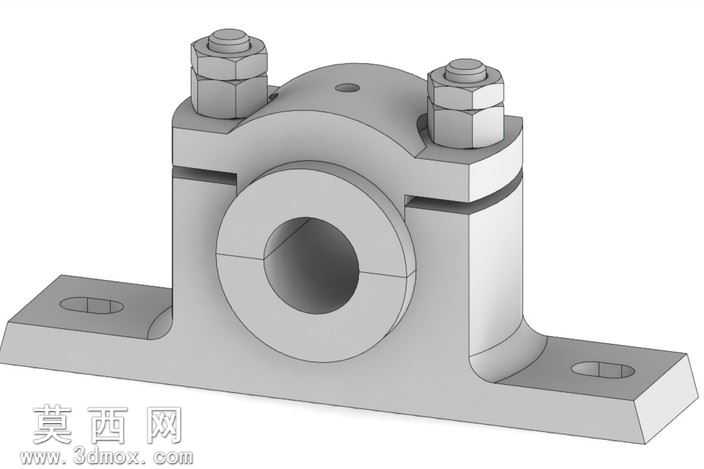

立式剖分式25mm孔径轴承座结构设计

本作品为立式剖分式25mm孔径轴承座的三维建模设计成果，建模过程依托参数化三维设计环境完成，整体遵循机械零部件的实际加工与装配逻辑开展设计。建模初期先梳理轴承座的功能定位，明确其作为轴系支撑部件需要承担径向载荷、保障轴件运转同轴度、提供稳定安装基准的核心需求，以此为基础确定整体结构分为底座、上盖、连接紧固件三个核心模块。建模阶段采用自底向上的参数化建模思路，首先绘制底座的安装基准轮廓，精准定位两个长圆形安装孔的位置与尺寸，预留安装调整余量，底座与上盖的结合面采用平面贴合设计，保证剖分结构的装配精度；轴承安装孔为上下对合的半圆结构，建模时严格保证25mm孔径的尺寸公差，孔壁做光滑过渡处理，适配对应规格轴承的外圈安装需求。上盖部分设计为圆弧过渡的承压结构，两侧设置螺栓连接凸台，凸台位置做加厚处理，避免螺栓锁紧时出现应力集中，配套的六角螺栓与螺母采用标准件参数化建模，螺纹细节做简化示意同时保证装配位置的匹配度，螺栓穿过上盖与底座的对应通孔后通过螺母锁紧，实现上盖与底座的可靠连接，方便轴承的拆装维护。材质与渲染环节，整体轴承座主体赋予铸铁材质属性，还原铸铁件哑光金属的质感，表面做均匀的粗糙度处理，紧固件部分赋予镀锌钢材材质，呈现略带光泽的金属质感，渲染时采用柔和的工业环境光，清晰展现各部分的结构轮廓与装配关系，重点突出剖分面、安装孔、轴承孔的结构细节。结构设计上充分考虑实际使用场景，底座的支撑脚做斜向加强筋过渡，提升底座的承重抗变形能力，上盖顶部设置小型定位凹点，可用于安装润滑注油配件，整体结构无冗余设计，所有倒角、圆角均按照机械加工工艺要求设置，避免锐边应力集中，既满足功能需求，也符合实际加工的工艺可行性，完整还原了立式剖分轴承座的结构特点与装配逻辑，可作为机械设计教学、轴系配套设计的参考模型使用。
