在多轴数控加工工位、三坐标测量室、机器人离线编程仿真场景、多设备协同装配工位中,坐标基准的可视化统一是所有工序对齐的核心前提,这套三轴正交标识构件正是为解决现场坐标感知模糊、不同工位基准对齐偏差的问题设计的实体参考件。不同于软件内虚拟的坐标图标,实体化的三轴构件可以直接放置在工装台面、测量平台、机器人作业原点位置,让现场操作人员、编程人员、测量人员无需反复切换软件视角,就能直观判断当前工位的X/Y/Z轴正向指向,快速识别工件装夹的偏转角度、设备轴的运动方向偏差,避免因轴向判断错误导致的走刀路径偏移、测量坐标系建立错误、机器人运动轨迹超程等常见工程问题。

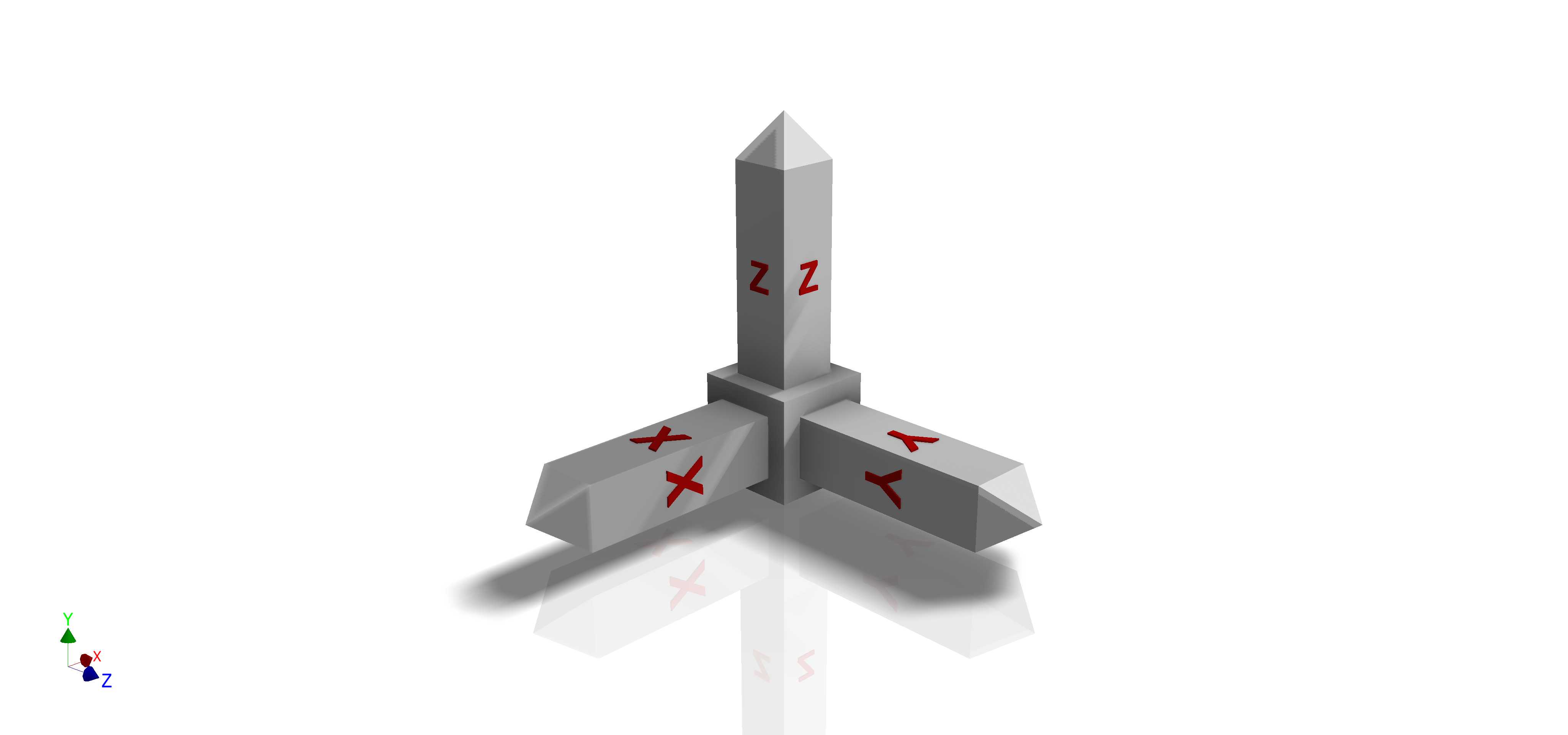

从功能特性来看,三个轴向的标识臂采用等长对称的棱柱结构,每个轴臂的端面做了斜切收尖处理,尖点位置严格对应各轴的正向端点,轴臂表面的轴向标识采用凹陷填色工艺,不会因现场磕碰、油污附着出现标识脱落模糊的问题,三个轴臂的交汇根部做了加厚的方块衔接结构,既保证三个轴的正交垂直度公差控制在0.02mm以内,也避免轴臂受外力碰撞出现角度偏移。构件底部做了平整的安装基准面,可以直接通过磁吸座、粘接或者微型螺栓固定在金属平台、工装板表面,固定后不会因平台轻微振动出现位置滑移。
设计过程中首先确定的是三个轴的正交精度要求,作为基准参考件,轴向垂直度是核心指标,建模阶段先构建原点处的基准方块,以方块三个互相垂直的相邻面为基准,分别拉伸生成三个方向的轴臂,每个轴臂的截面尺寸保持一致,保证视觉上的权重均衡,不会出现某一轴过粗或过细导致的视觉判断偏差。轴臂的长度经过多场景适配验证,既不会因为过长导致在狭小的测量工位、机床加工舱内出现干涉,也不会因为过短导致远距离观察时无法清晰识别轴向,斜切的尖点设计一方面强化了轴向的指向性,另一方面也避免尖锐直角在现场使用中划伤操作人员、刮碰工件表面。轴臂表面的标识位置设置在轴臂中段,距离根部和尖端都留有足够距离,即使轴臂端部出现轻微磕碰磨损,也不会影响标识的识别度。
安装边界方面,构件整体的外接轮廓为正三棱交汇结构,固定时以底部基准面的中心为安装原点,三个轴臂分别沿对应轴向延伸,安装时需要保证底部基准面与工位的Z轴基准平面完全贴合,X轴臂指向工位的X轴正向,Y轴臂对应Y轴正向,固定后三个轴的尖点位置即可作为现场坐标方向的快速参考。在多工位转序的场景中,可以在每个工位的固定原点位置放置同款构件,转序时操作人员只需对比工件与各轴的相对位置,就能快速判断工件装夹的方向是否与前序工位保持一致,大幅降低转序装夹的找正时间。在三坐标测量过程中,将该构件放置在测量平台的边角位置,建立工件坐标系时可以直接对照构件轴向确认坐标系方向,避免出现坐标轴反向导致的整批测量数据作废的问题。在机器人调试场景中,将构件固定在机器人基坐标系原点位置,示教时可以直观对照轴臂方向判断机器人各轴的运动方向是否与编程坐标方向匹配,减少示教过程中的方向判断失误。此外在三维建模教学、机械实训课堂中,该实体构件也可以作为坐标系概念的具象化演示道具,帮助初学者快速建立三维空间的轴向认知,理解正交坐标系的空间逻辑,降低三维软件学习的入门门槛。
