多规格分体式可拆卸轴承结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:500874
  • 多规格分体式可拆卸轴承结构设计
  • 多规格分体式可拆卸轴承结构设计

  在各类重载传动、长轴系装配的工业场景中,常规一体式轴承往往面临安装空间受限、后期维护拆换困难的痛点,尤其是在冶金输送线、矿山破碎设备主轴、大型减速机输入输出端这类需要频繁点检维护的工位,拆卸一体式轴承时往往需要连带拆除周边相邻的传动轮、密封端盖甚至相邻轴段组件,不仅维护耗时久,还容易在拆装过程中刮伤轴颈配合面,造成二次装配精度损失。本次设计的可拆卸轴承结构,正是针对这类工程痛点做的结构优化,整套模型覆盖了不同轴径适配的多规格轴承单元,从最小的轻载传动工位到重载冲击工况的轴承结构都做了对应结构细化,能满足不同安装边界下的选型参考需求。

  从实际功能特性来看,这套可拆卸轴承采用分体式套圈设计,内圈、外圈、滚动体保持架组件均设计为可拆分结构,安装时不需要将轴端的所有相邻部件全部拆除,只需要拆开轴承的分体紧固结构,就能将轴承组件直接卡装到轴颈的指定配合位置,大幅缩减了设备维护时的拆装工作量。针对不同载荷工况,模型里的各规格轴承分别做了滚动体排布优化,轻载系列采用深沟球结构适配高速低载传动,重载系列采用圆柱滚子排布提升径向承载能力,部分承受轴向复合载荷的规格还增加了推力滚子组件,能同时承受径向与轴向的复合冲击力,适配不同传动场景的受力需求。

  设计过程中首先考虑的是安装边界的适配性,所有规格的轴承安装孔位、外圈配合公差都遵循通用机械传动的安装标准,不需要对原有设备的轴承座做额外改造就能直接替换原有一体式轴承。分体结合面的位置做了错位止口设计,避免轴承运转过程中结合面出现错位偏移,紧固螺栓的排布做了均布载荷校核,确保在额定载荷下螺栓受力均匀,不会出现局部应力集中导致的连接失效。密封结构采用内嵌式双唇密封,不需要额外加装密封端盖就能实现润滑脂的密封与外部粉尘的阻隔,适配多粉尘、多油污的复杂工业车间环境。

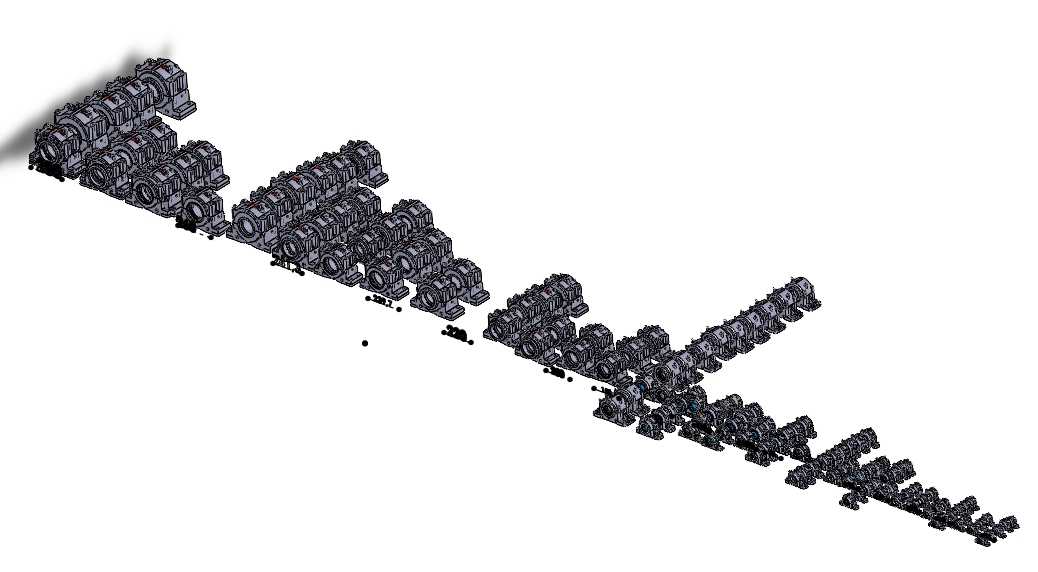

  从外形尺寸与安装边界来看,整套模型里的各规格轴承都标注了对应的轴径配合范围、外圈安装直径、轴承总宽度以及安装时所需的最小操作空间,其中最小规格的轴承适配20mm直径轴颈,安装所需的径向操作空间仅需比轴承外圈大15mm,适合安装空间紧凑的轻工输送设备;最大规格的轴承适配180mm直径重载轴颈,分体结合面的连接螺栓采用高强度级材质,能承受持续的重载冲击,适配矿山、冶金类的重型传动设备。所有轴承的注油孔位置都做了统一方向的优化设计,安装后注油孔都朝向设备外侧的维护操作面,后期补加润滑脂时不需要额外转动轴体或者拆除周边防护件,日常点检维护的操作便利性大幅提升。

  在结构细节处理上,滚动体保持架采用分体式卡扣连接,拆分轴承时保持架不会散架,滚动体不会脱落,避免拆装过程中滚动体掉落遗失或者沾附杂物影响装配精度。内圈与轴颈的配合面做了导向倒角设计,安装时能顺畅滑入配合位置,不会刮伤轴颈的加工表面。外圈与轴承座的配合采用过渡配合公差,既能保证运转时外圈不会出现跑圈移位,又能在拆换时轻松将外圈从轴承座中取出,不会出现卡滞咬死的情况。针对部分需要轴向定位的工位,轴承外圈还设计了定位卡簧槽,安装时可以通过卡簧实现轴向位置固定,不需要额外加工定位台肩,降低了轴承座的加工难度。

  这类可拆卸轴承的实际应用场景覆盖非常广,除了常规的工业传动设备,在长轴系的输送辊道、大型风机主轴、船舶传动系、工程机械的行走机构中都能适用,尤其是在设备后期运维阶段,相比传统一体式轴承能减少70%以上的拆装维护时间,降低运维过程中对相邻部件的损伤概率。建模过程中所有配合面的公差、连接结构的强度都做了对应工程校核,每个规格的轴承结构都对应实际量产的成熟结构,不存在无法落地的概念化设计,结构设计从业者可以直接参考对应结构做适配自身项目的改型设计,设备选型人员也可以根据模型里的尺寸参数匹配对应工位的安装需求,不需要反复核对二维图纸的安装边界,能大幅提升前期设计与选型的工作效率。
