约翰迪尔收割机摇杆结构设计

　　在联合收割机的割台传动、拨禾轮调节以及割刀驱动系统中，摇杆是传递往复动力、衔接驱动端与执行端的核心受力构件，这款适配约翰迪尔系列收割机的摇杆，直接决定了割台作业时的动作响应精度与长期运行可靠性。从田间作业的实际工况来看，收割机在麦收、秋收季的连续作业时长往往超过每天10小时，作业过程中摇杆需要持续承受交变载荷，不仅要传递驱动端的扭矩与往复推力，还要抵消田间作业时秸秆卡滞、地面颠簸带来的瞬时冲击载荷，因此构件的强度冗余、安装定位精度、耐磨性能都直接影响整机的作业效率，一旦摇杆出现变形或者安装位磨损，会直接导致割刀行程错位、拨禾轮转速失准，轻则造成收割损失率上升，重则引发割台传动系统卡滞停机，耽误农时。

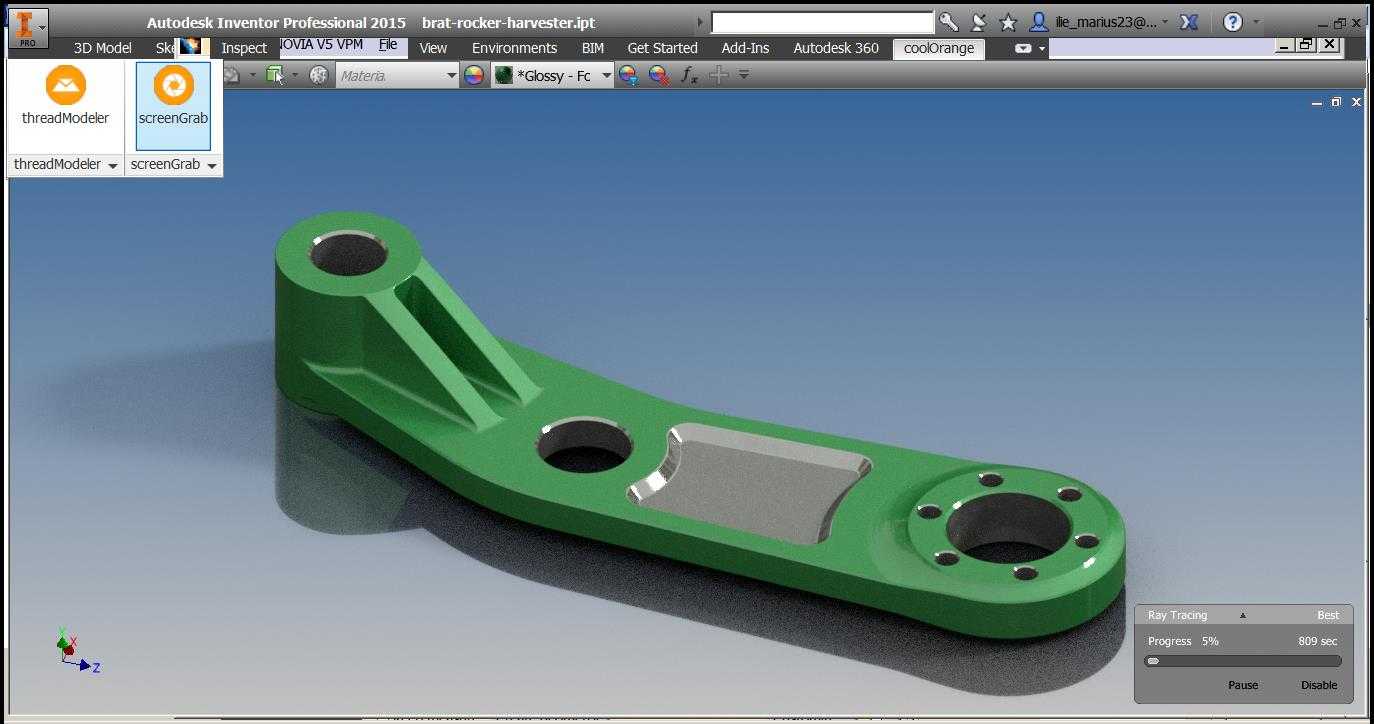

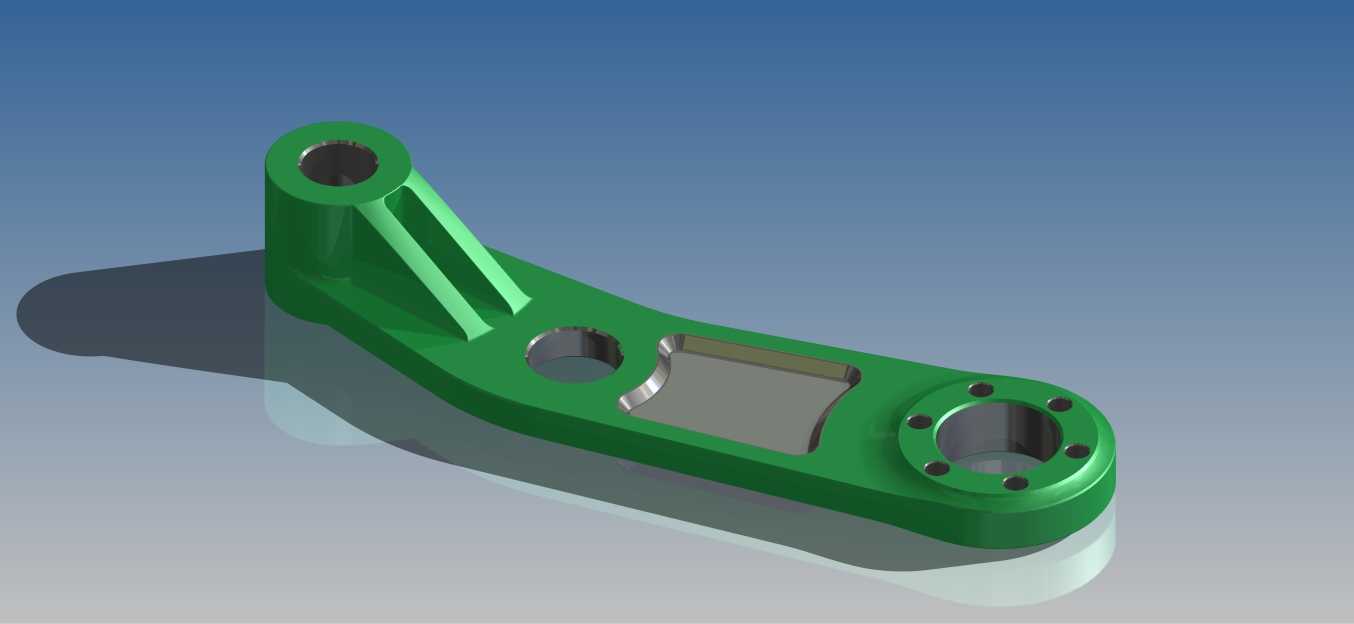

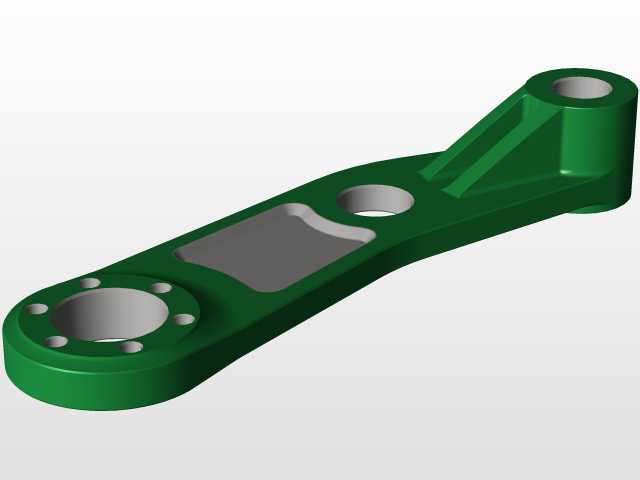

　　这款摇杆的整体结构采用异形长臂布局，三个核心安装位分别承担不同的功能：一端的带内花键的筒状安装位用于对接驱动轴，通过花键配合传递旋转扭矩，筒状结构的壁厚做了加厚处理，根部设计了两道加强筋从筒壁延伸至臂身主体，避免交变载荷下根部出现应力集中断裂；臂身中段的光孔安装位用于铰接联动拉杆，将旋转动作转化为往复摆动，孔位边缘做了倒角处理，方便压装耐磨衬套，降低长期铰接转动的磨损量；另一端的多孔法兰盘安装位用于对接执行构件的连接座，六个均匀分布的螺栓孔可以保证连接的同轴度，避免摆动过程中出现偏载，法兰盘与臂身的过渡位置做了大圆弧过渡，分散螺栓紧固带来的局部压应力。臂身中部的镂空减重设计并非单纯为了减少材料用量，而是在保证整体抗弯、抗扭截面系数的前提下，降低构件自身的转动惯量，让驱动端的动力输出更平顺，减少高速往复摆动时的惯性冲击，同时镂空位置也可以作为作业过程中积泥、秸秆碎屑的排出口，避免杂物堆积在臂身表面增加额外负载，也防止杂物卡滞铰接位置影响转动灵活性。

　　从安装边界来看，这款摇杆的三个安装位的中心距严格匹配约翰迪尔对应型号收割机的传动舱布局，安装时不需要对原有设备的安装座做任何改装，花键端的参数与原车驱动轴完全适配，法兰端的螺栓孔位与执行端连接座的孔位一一对应，铰接位的衬套内径与原车拉杆销轴尺寸匹配，安装后摇杆的摆动行程与原车设计参数完全一致，不会出现行程不足或者过位的问题。设计过程中对臂身的受力做了完整的有限元校核，在承受额定载荷1.5倍的瞬时冲击时，最大应力出现在加强筋与臂身的衔接位置，数值远低于所选铸件材料的屈服强度，长期交变载荷下的疲劳寿命满足农机作业的跨季使用需求。构件表面采用喷塑处理，相比普通喷漆更耐田间的泥水侵蚀、秸秆摩擦，不容易出现锈蚀掉漆的问题，各个安装孔的加工精度控制在H7级公差范围内，保证衬套、轴件压装后的配合紧度，避免作业过程中出现松旷异响。

　　在实际维修替换场景中，这款摇杆可以直接对应原车的磨损件进行更换，不需要重新调整传动系统的行程参数，安装后只需要在铰接位加注润滑脂即可投入作业，相比普通焊接修复的构件，整体强度和定位精度更有保障，能够适应不同作物收割时的载荷变化，无论是小麦、水稻这类低载荷作物，还是玉米、油菜这类茎秆粗壮、冲击载荷更大的作物，都能保持稳定的传动性能。臂身的截面采用变厚度设计，受力大的安装端位置壁厚更大，受力较小的中段位置适当减薄，在保证强度的前提下尽可能控制自身重量，降低驱动系统的额外负载，减少动力损耗。
