多安装孔位异形机械端盖套件零件

　　在小型传动机构的箱体设计中，这类异形端盖零件往往承担着轴系定位、腔体密封、外部载荷承载的多重作用，不同于常规圆形端盖的对称结构，该零件采用非对称的异形轮廓，完全贴合配套箱体的端面外形，能够在有限的安装空间内同时覆盖两个不同轴径的轴承安装位，大幅压缩传动单元的整体外形尺寸。从实际应用场景来看，这类端盖多用于小型动力传输单元、便携作业设备的传动箱、小型农机的齿轮腔外侧，在作业过程中需要承受轴系运转带来的径向振动、传动件啮合产生的轴向冲击力，同时还要阻隔外部粉尘、泥水进入腔体内部，避免齿轮、轴承等精密传动件出现磨粒磨损。

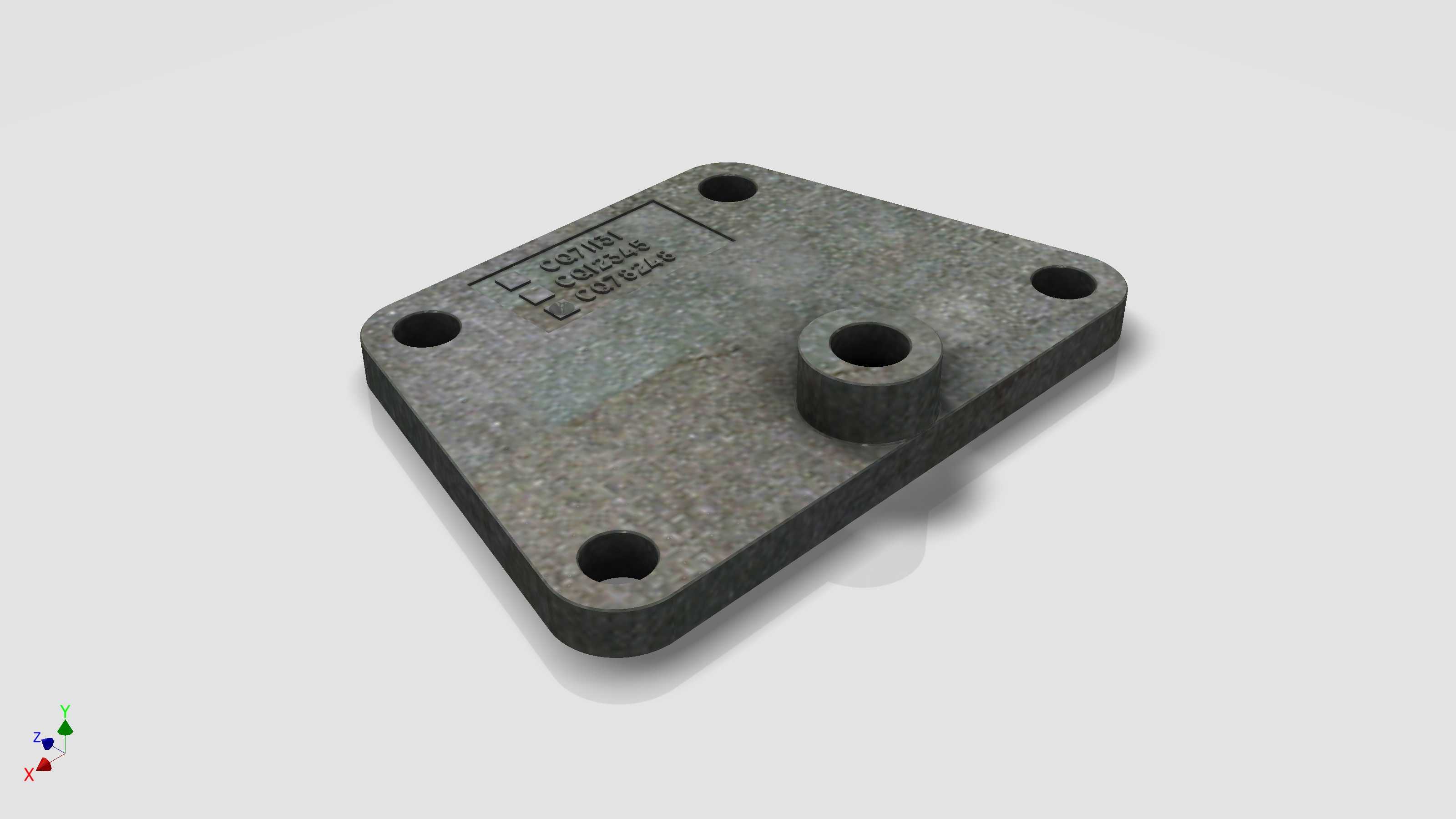

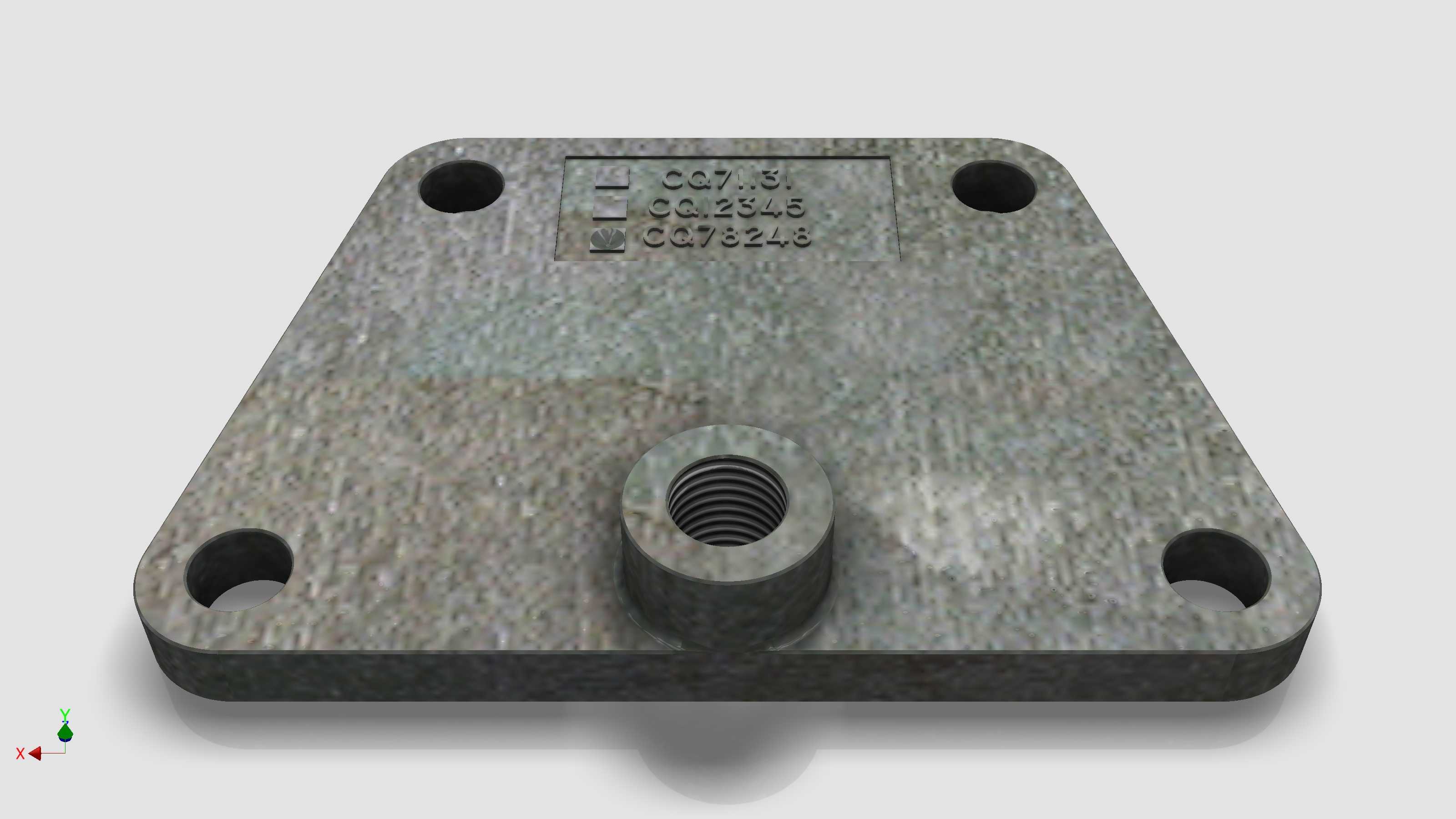

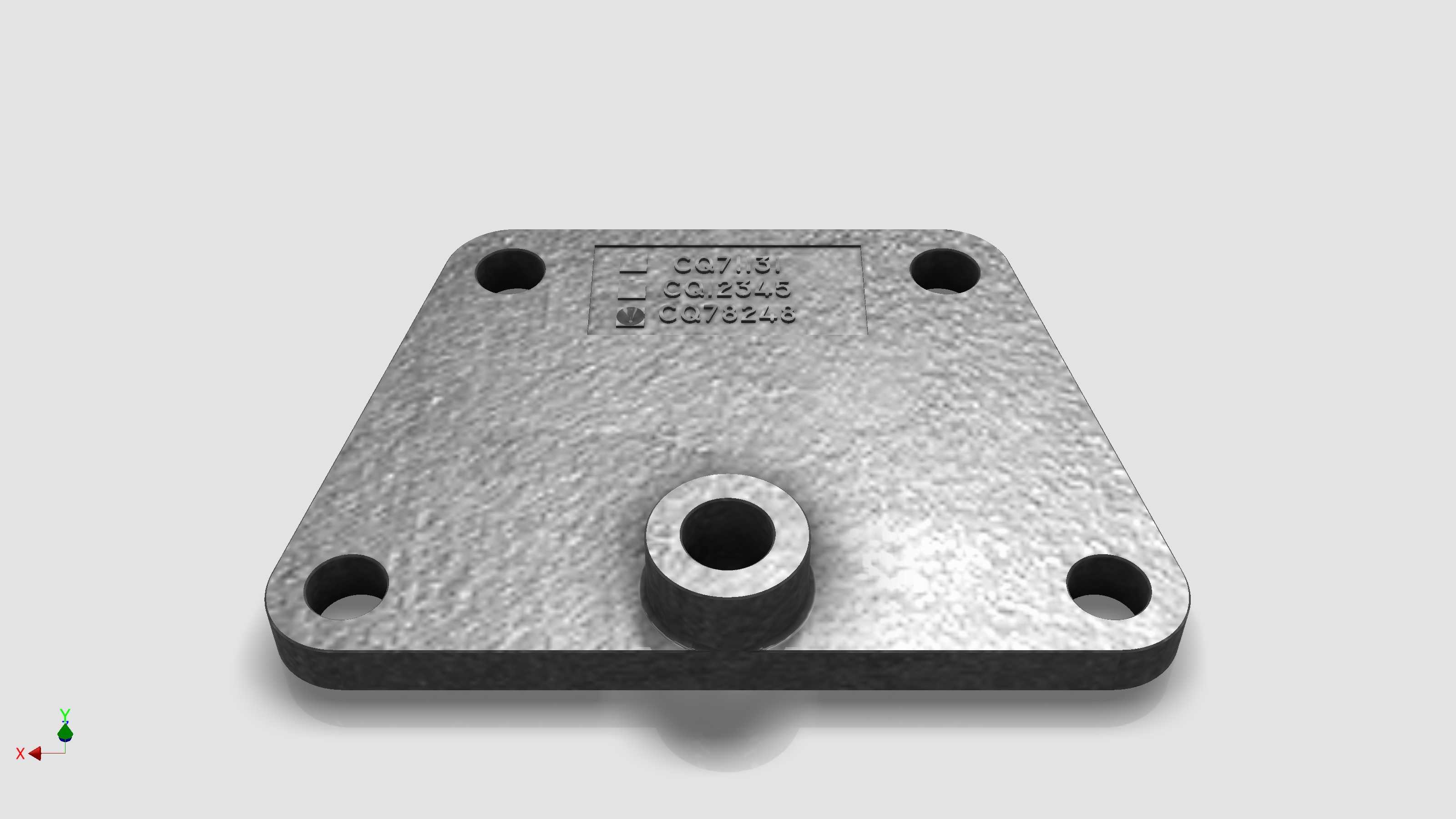

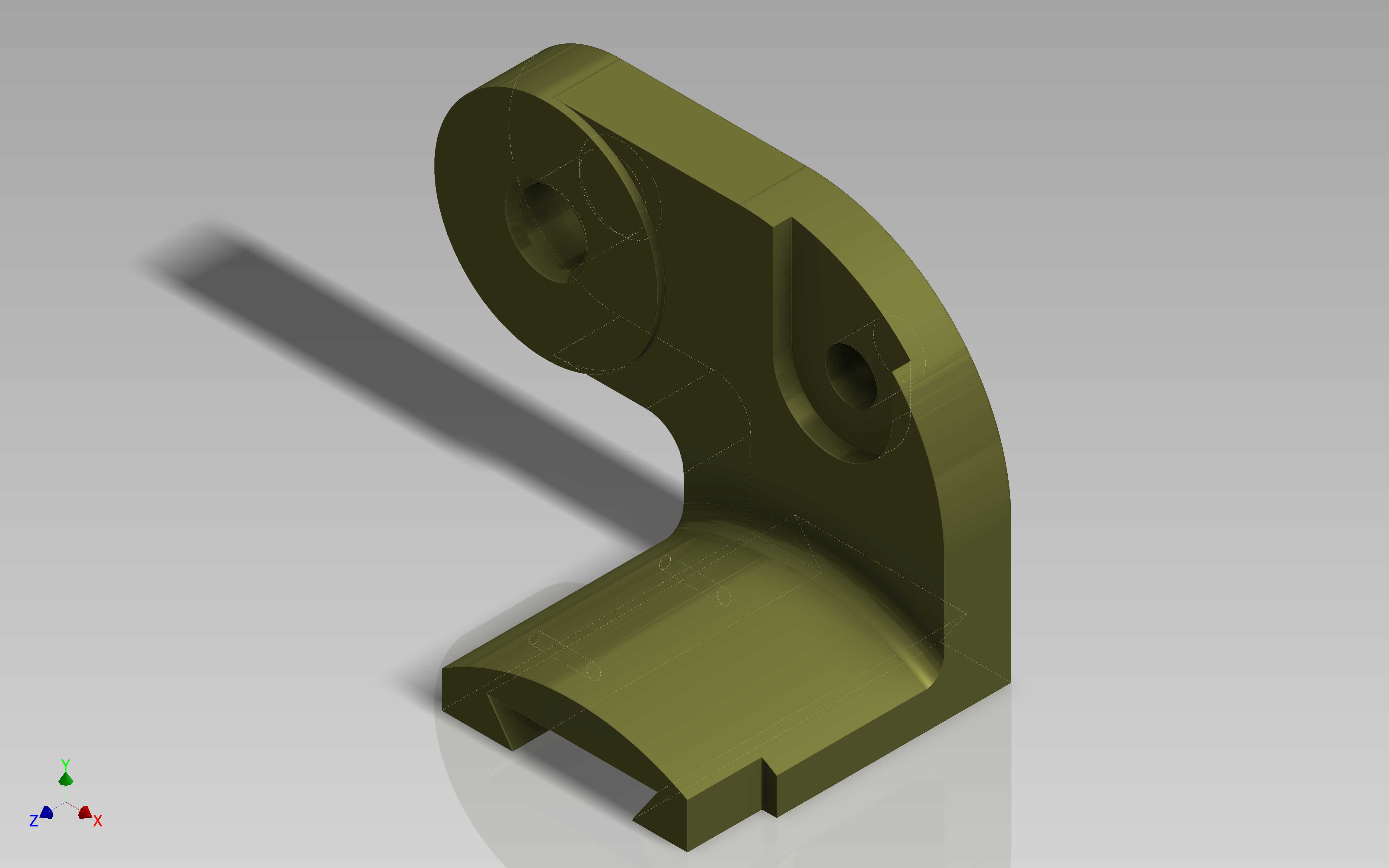

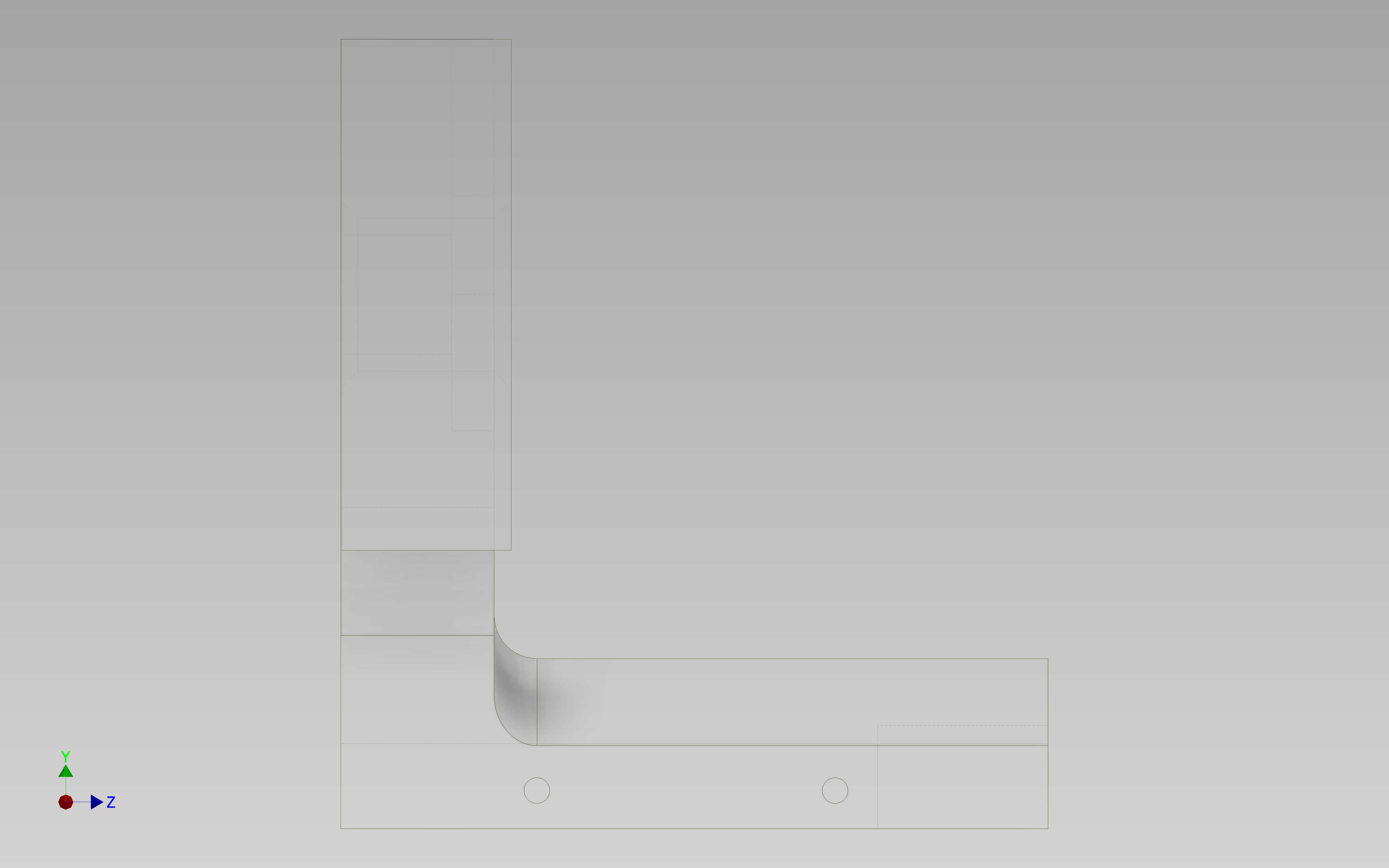

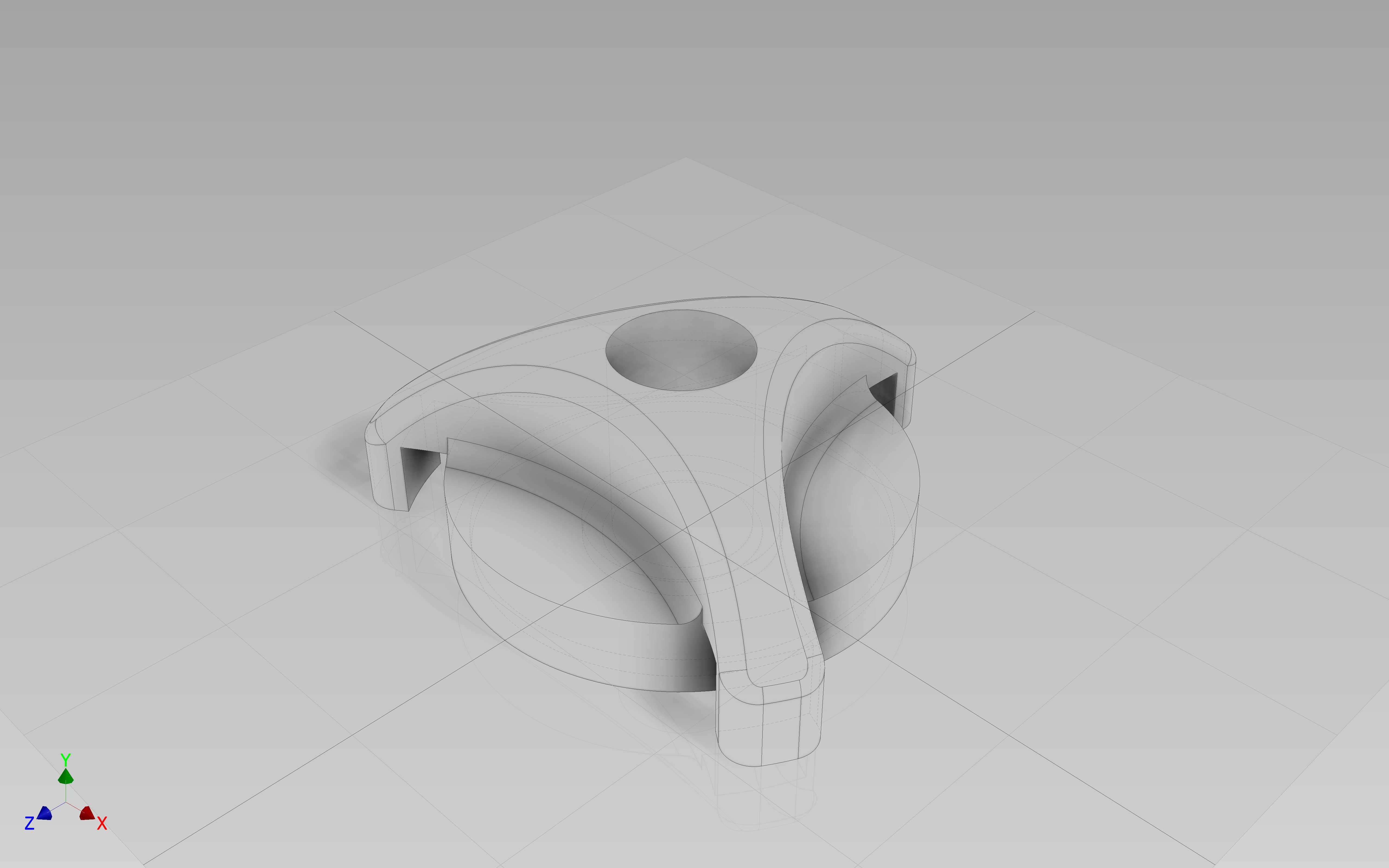

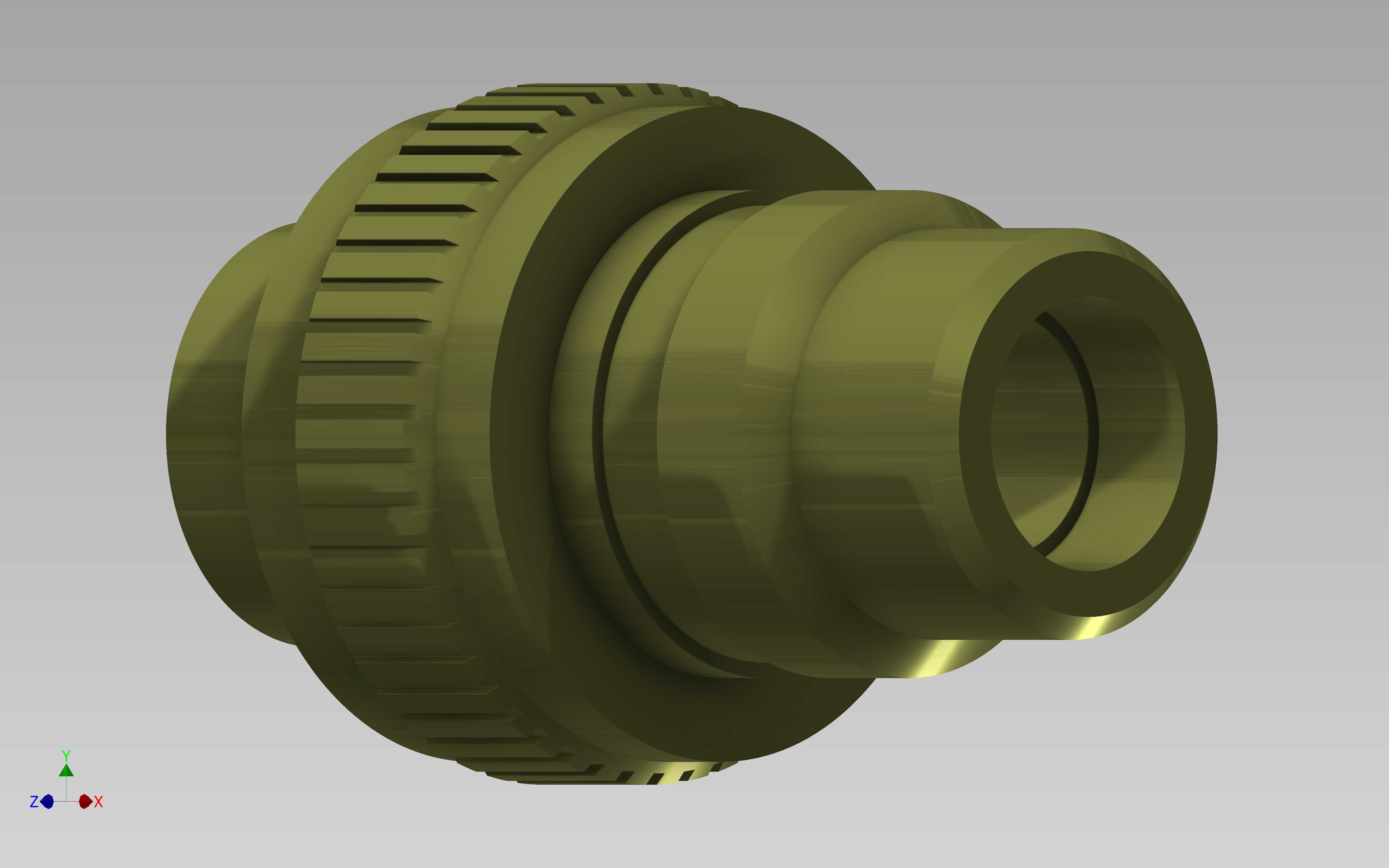

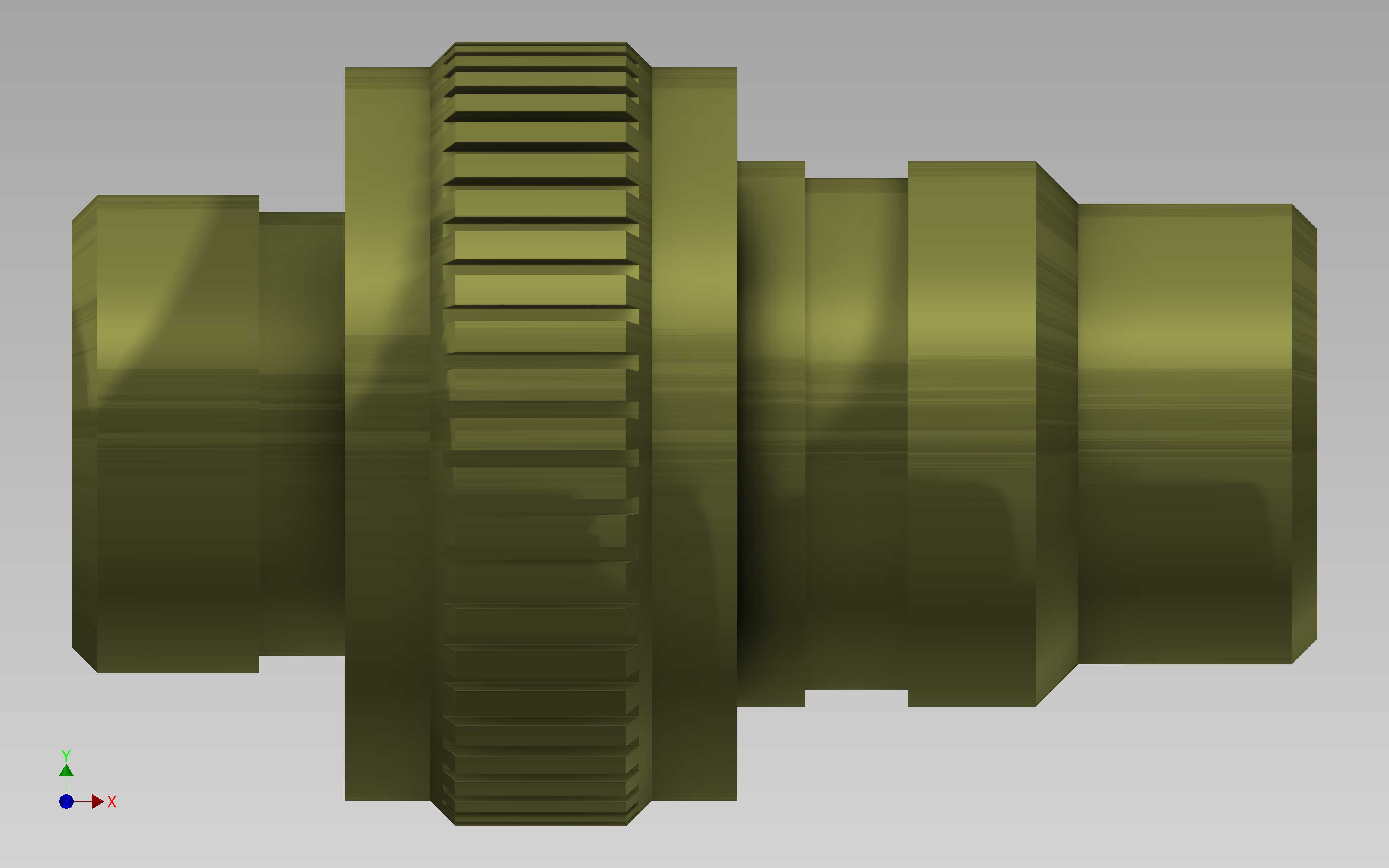

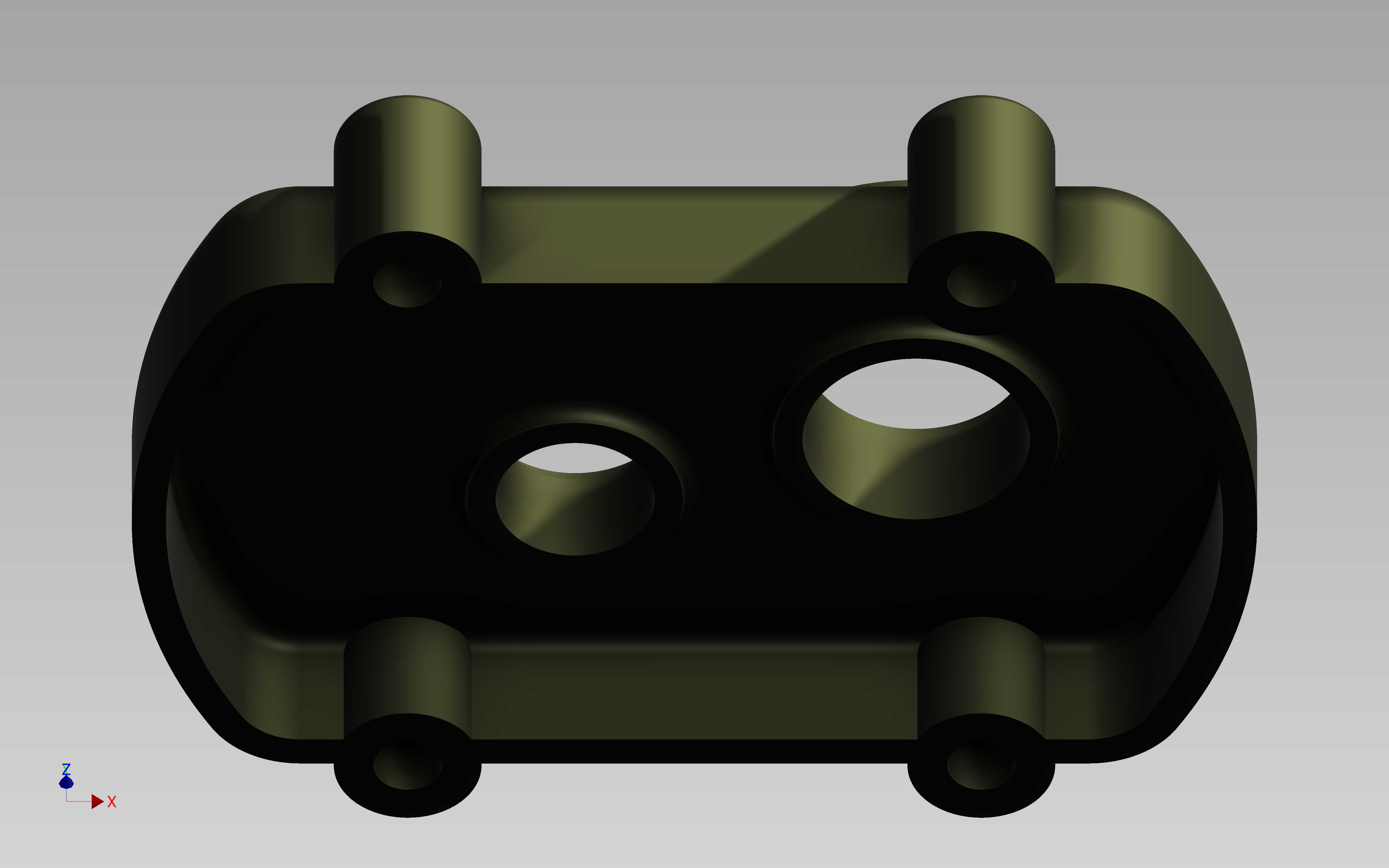

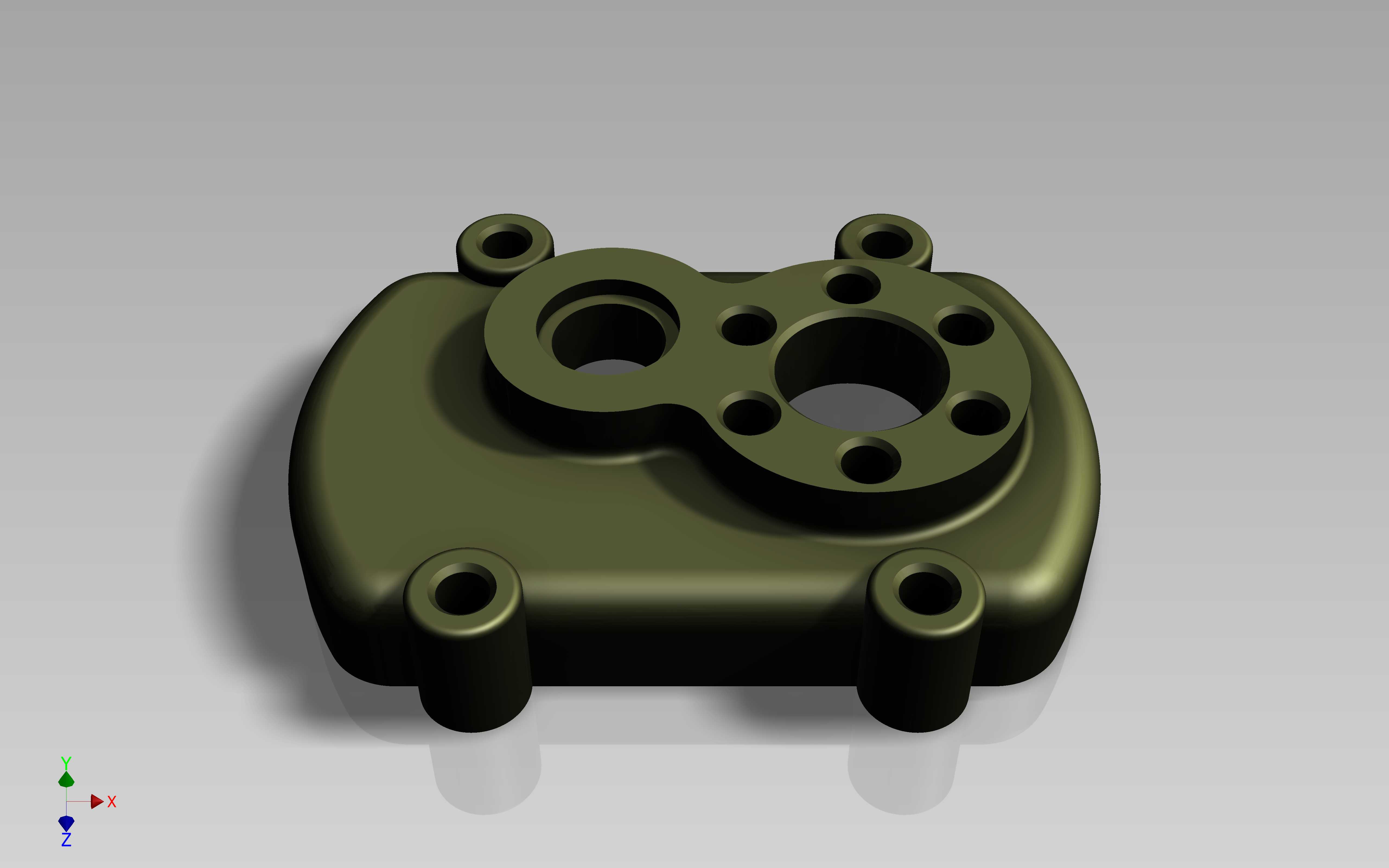

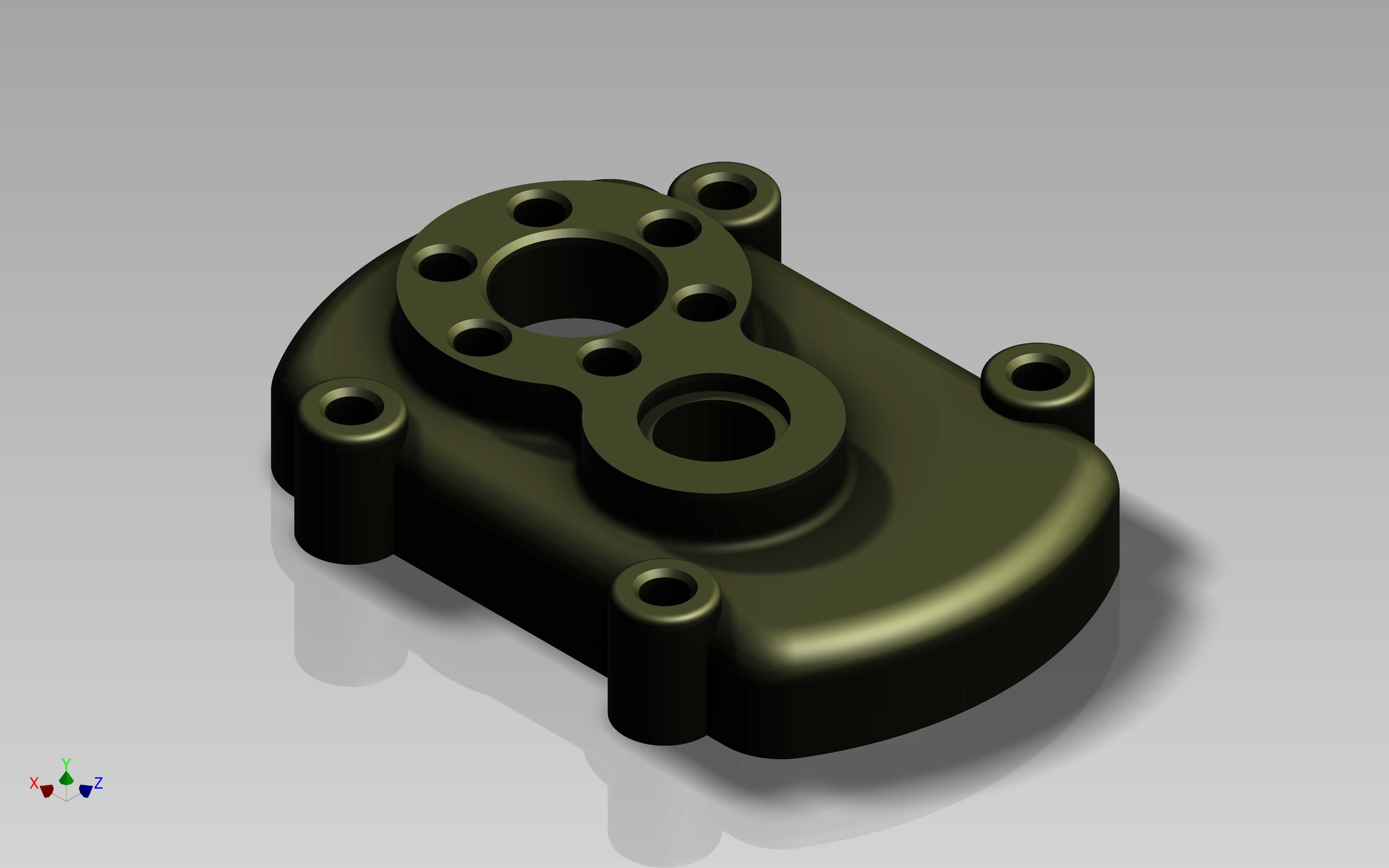

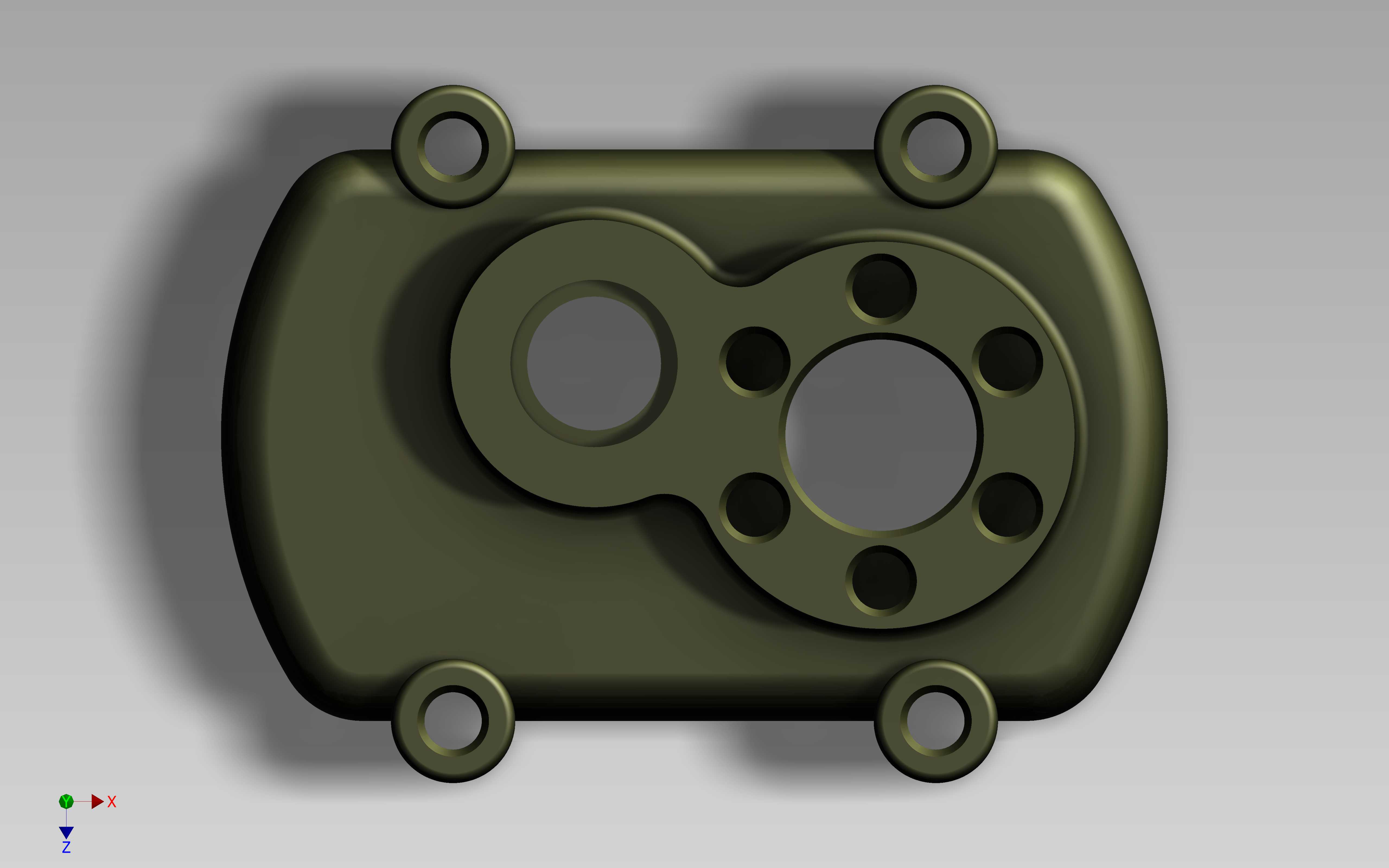

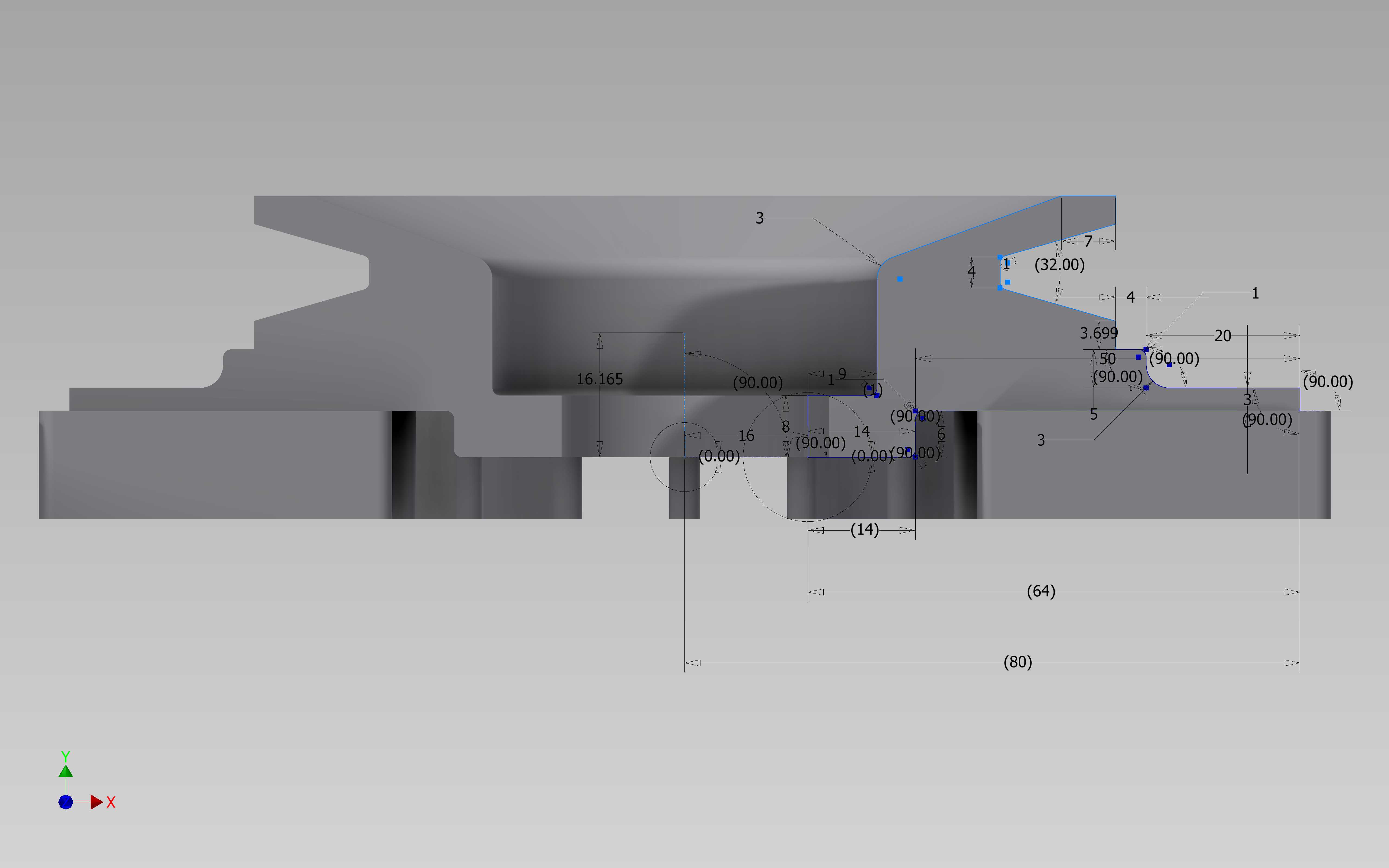

　　从结构设计逻辑来看，零件上凸起的四个带通孔的圆柱凸台，是核心的安装定位结构，凸台的高度经过精确计算，既保证安装螺栓拧紧后有足够的螺纹啮合长度，又避免凸台过高增加零件整体重量、占用多余外部空间；凸台的分布位置完全匹配箱体端面对应的螺纹孔位，非对称的排布方式能够起到防错装的作用，装配时无需额外做对位标记，即可快速找到正确安装角度，减少产线装配的对位时间。端盖主体上两个大小不一的同轴度要求较高的内孔，分别对应不同转速的传动轴伸出位，大孔周边均匀分布的多个小孔，是轴承端盖的固定孔或者密封件的安装定位孔，能够保证轴承外圈在腔体内的轴向定位精度，避免轴系运转过程中出现窜动；小孔的孔径与孔位公差按照IT7级精度控制，保证配套紧固件安装时不会出现别劲问题，同时让密封垫片受压均匀，避免出现局部渗漏的情况。

　　零件的外形轮廓做了大圆角过渡处理，没有尖锐的棱角，一方面是铸造或者注塑成型时能够减少应力集中，避免零件在成型冷却过程中出现拐角开裂的问题，另一方面在设备装配、后期维护过程中，能够避免锋利边角划伤操作人员，也减少外部磕碰对零件边缘造成的崩缺损伤。零件的壁厚设计采用均匀过渡原则，从中心轴承位到边缘安装凸台的壁厚差控制在2mm以内，避免成型过程中因壁厚不均产生缩孔、翘曲变形，保证端面的平面度满足密封要求，安装后与箱体端面的贴合间隙不超过0.05mm，配合密封垫片即可实现可靠的静密封。

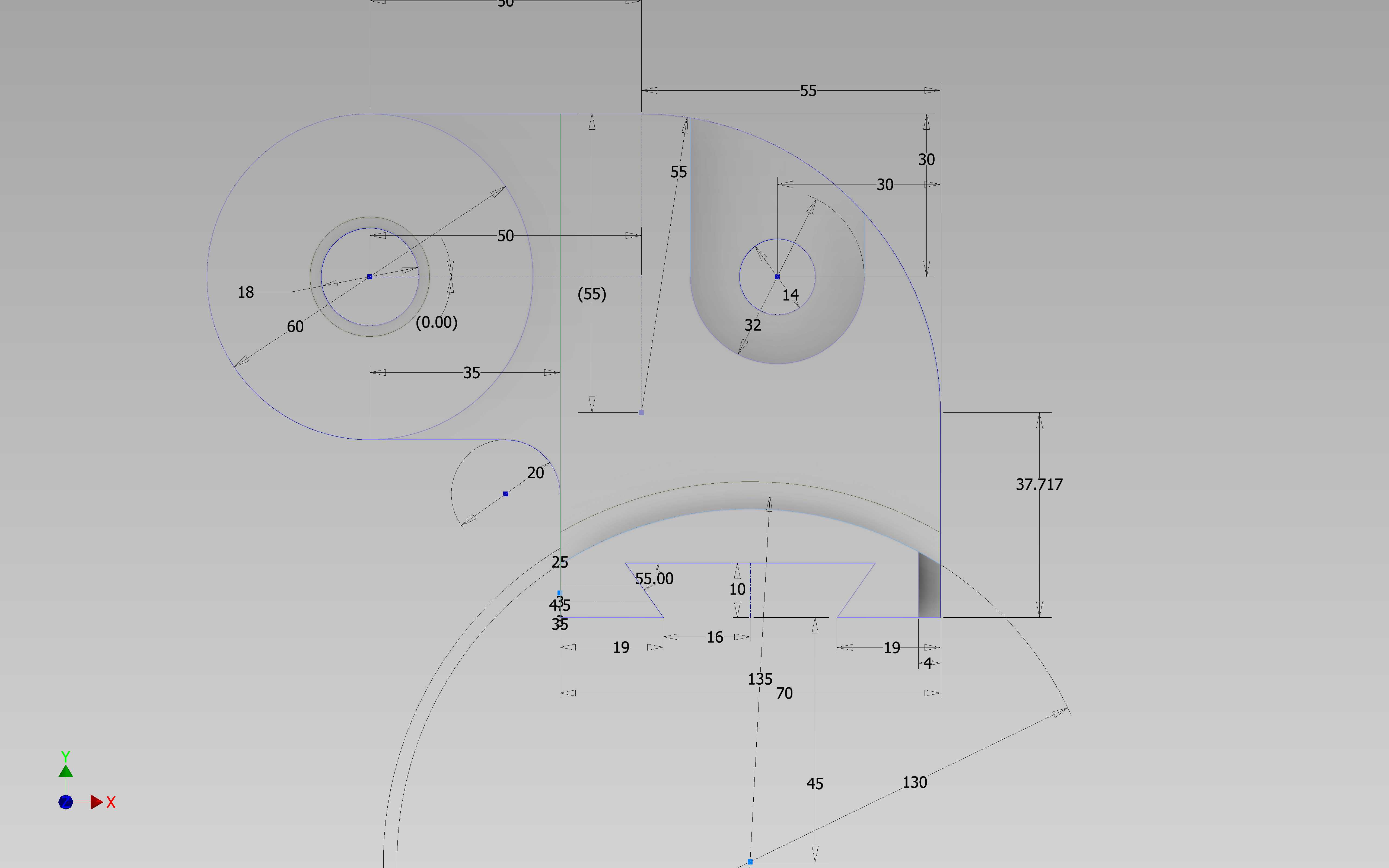

　　从安装边界来看，该端盖的整体外轮廓尺寸适配100mm级别的小型传动箱端面，四个安装凸台的中心距按照配套箱体的孔位做对应匹配，安装时螺栓从端盖外侧穿入，拧入箱体端面的预制螺纹孔，拧紧力矩按照螺栓等级控制在合理范围，既保证足够的压紧力实现密封，又避免力矩过大压裂凸台根部。零件内侧预留有密封槽的安装空间，可根据使用场景选择O型密封圈或者纸质密封垫片，在有油液润滑的传动腔中，能够有效防止润滑油从结合面渗漏，在粉尘较多的户外作业场景下，也能阻挡外部杂质进入腔体。

　　在结构优化层面，该零件的加强筋设计完全隐藏在壳体轮廓内部，没有外露的凸起筋条，既保证零件外观的平整性，又能在不增加整体壁厚的前提下提升零件的结构刚度，在承受轴系的径向载荷时，端盖的变形量控制在0.02mm以内，不会因为变形导致轴承位偏移，影响传动齿轮的啮合精度。两个轴承安装孔的同轴度、孔与安装端面的垂直度都有严格的形位公差要求，加工时以安装端面为定位基准，一次装夹完成两个内孔和端面的精加工，能够有效保证形位公差符合设计要求，避免装配后轴系出现卡滞、运转异响的问题。
