星球大战凯洛伦十字护手光剑剑柄结构设计

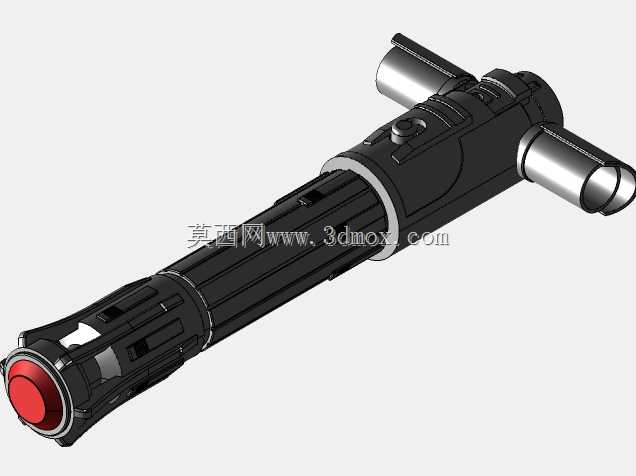

　　该模型还原的是星战世界观中凯洛伦使用的十字护手光剑剑柄结构，从结构设计角度看，这类影视道具的三维建模核心在于兼顾外观还原度与实体道具制作的可落地性，并非单纯的外观曲面堆砌。首先从实际应用场景出发，这类结构既可以作为影视周边道具开发的结构原型，用于1:1实体道具的3D打印、机加工制作，也可以作为科幻题材文创产品的结构参考，同时也能作为手持类握持设备的人机工程设计参考样本。

　　从功能特性上看，该剑柄采用三段式握持布局，主握持段做了多道环向防滑棱设计，表面的凹槽结构既还原了原作中粗犷的工业质感，也能在实际握持时增加手指与柄身的摩擦力，避免挥转过程中出现打滑问题。两侧伸出的十字护手结构并非单纯的装饰件，在实体道具制作时，护手内部需要预留发光模组的走线空间，同时护手与主柄身的连接位置做了加厚的过渡圆角，避免实体制作时出现应力集中导致的连接处断裂问题。柄尾的红色按钮结构对应原作的光剑激活开关，该位置做了下沉式的按键槽设计，按键边缘做了0.8mm的凸缘限位，既可以避免日常放置时误触，也能在实体组装时给按键硅胶帽预留安装余量。

　　设计思路上，整个柄身采用回转体加侧向特征的建模逻辑，主柄身以旋转特征为基础，后续通过拉伸、切除、阵列等操作添加表面的防滑槽、功能按键、装饰刻线等细节，所有外露的棱边都做了R0.3到R1不等的圆角处理，完全避免锐边，既符合手持道具的安全要求，也能在后续3D打印制作时减少支撑拆除后的打磨工作量。十字护手与主柄身的连接采用同轴定位结构，两个护手的轴线与主柄身轴线垂直相交，定位止口深度设计为5mm，既可以保证组装时的同轴度，也能提升粘接或者螺丝连接后的结构强度。

　　从外形尺寸与安装边界来看，该剑柄主握持段直径设计为38mm，符合成年人手掌握持的舒适尺寸范围，整体长度控制在280mm左右，两侧护手各自向外伸出65mm，整体外轮廓的最大包络尺寸控制在300mm150mm45mm范围内，完全适配常规FDM3D打印机的打印成型尺寸，不需要做额外的拆分打印。柄身内部预留了直径22mm的中空腔体，既可以容纳锂电池、发光驱动板、音效模块等电子元件，也能有效降低实体道具的整体重量，长时间握持不会产生明显的负重感。柄尾位置设计了可拆卸的端盖结构，端盖与柄身采用螺纹连接，螺纹规格选用M36*1.5的细牙螺纹，既可以保证连接的紧密性，也方便后续更换电池或者检修内部电子元件，端盖表面做了滚花纹理设计，徒手即可完成拆装，不需要借助额外工具。

　　在细节处理上，柄身表面的装饰刻线深度控制在0.5mm，既可以保证视觉上的层次感，也不会在打印时出现层纹堆积的问题，所有的安装孔位都预留了0.2mm的装配公差，适配3D打印的成型精度，不需要二次扩孔即可完成组装。整个结构没有设计复杂的倒扣特征，除了护手位置需要少量支撑外，其余结构都可以实现无支撑打印，能够有效降低实体制作的材料成本与后处理工作量。
