欧比旺星战主题光剑剑柄结构设计

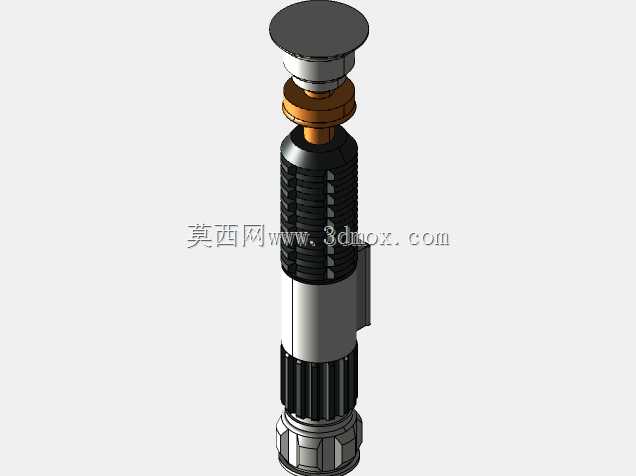

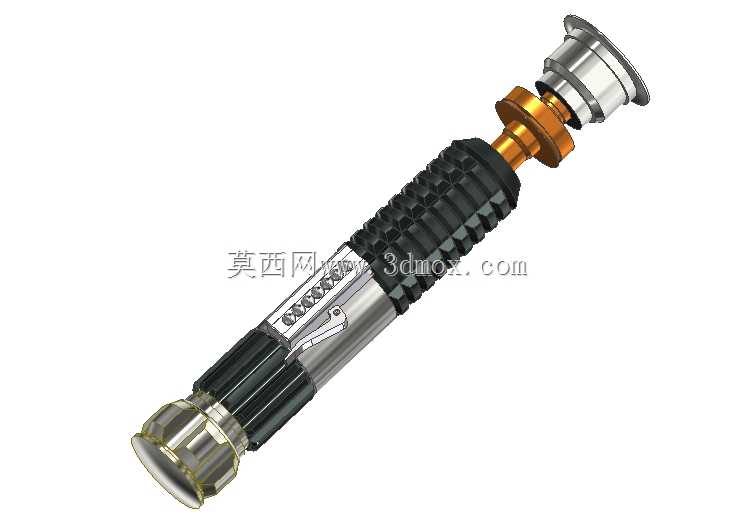

　　这款光剑剑柄的结构设计，最初是面向影视道具复刻、主题文创周边开发以及科幻爱好者收藏场景打造的，在实际应用中，既可以作为1:1比例的静态展示摆件，也可通过内部预留的空腔加装发光组件、音效模块，做成可互动的cosplay手持道具，适配漫展活动、主题展馆陈列、私人藏品展陈等多个场景。从功能特性来看，整支剑柄采用分段式模块化结构设计，拆分后可分为尾盖组件、握持段主体、中部装饰环、颈部衔接段、顶部发射端五个独立模块，各模块之间采用螺纹配合加定位销的连接方式，既保证了组装后的整体同轴度，也方便后期拆装维护、更换内部的电子元器件。握持段表面做了交错的防滑纹理处理，纹理深度控制在0.8mm，既不会硌手影响长时间握持的舒适度，

　　也能在手持挥动时提供足够的摩擦力，避免滑脱；握持段的直径设置为38mm，完全贴合成年男性手掌的握持围度，整支剑柄的总长度控制在280mm左右，重量通过材质分配控制在600g上下，长时间手持也不会产生明显的负重感。设计过程中，首先是参考影视原作的外观比例做了三维逆向的点云拟合，在保证外观还原度的前提下，对内部结构做了工程化优化，原作道具为了拍摄时的视觉效果，很多衔接处是做的粘接固定，无法反复拆装，这次设计时把所有衔接位置都改成了标准M22×1.5的细牙螺纹连接，同时在每个衔接端面都预留了0.2mm的密封槽，可加装硅胶密封圈，提升组装后的结构紧实度，避免挥动时出现零件松动异响的问题。中部的铜色装饰环采用了台阶式的凸缘结构，

　　凸缘高出主体表面2mm，既还原了原作的视觉层次，也可以作为握持时的手部定位点，让使用者能快速找准握持位置，保证使用时的发力平衡。顶部的发射端做了内锥面的结构设计，锥面角度为15度，后期加装发光灯组时，这个锥面可以作为导光材料的安装定位面，保证导光棒安装后与剑柄主体保持绝对同轴，不会出现歪斜的情况；发射端的边缘做了R1.5的圆角处理，避免尖锐边角在使用过程中造成磕碰划伤。尾盖组件采用了滚花防滑设计，滚花间距1mm，方便徒手拧开尾盖更换内部的电池，尾盖内部预留了直径25mm、长度70mm的电池仓空间，可兼容常规的18650锂电池组，不需要额外定制异形电池，降低了后期改装的物料成本。在安装边界的考量上，

　　所有外凸结构的最大回转直径控制在52mm以内，不管是放置在常规的展示支架上，还是加装标准的剑鞘、挂扣，都不需要额外做适配调整，通用的道具挂扣即可直接安装固定。结构受力方面，针对挥动时的受力场景，在握持段与颈部衔接的位置做了壁厚加强，壁厚从常规的2mm提升到3.5mm，避免大力挥动时出现颈部断裂的问题；所有零件的拔模角度统一设置为1.5度，不管是采用3D打印制作手板样件，还是开模做注塑、金属压铸量产，都能顺利脱模，不需要额外做后期的结构修正。表面处理的适配性上，不同分段的结构预留了不同的表面处理余量，黑色握持段预留0.3mm的喷塑余量，金属色的主体段预留0.15mm的电镀余量，铜色装饰环预留0.2mm的阳极氧化余量，后期做表面工艺处理时不需要再二次加工修正尺寸。整支剑柄的所有棱角位置都做了不同程度的圆角过渡，没有尖锐的直角结构，既提升了手持使用的安全性，也让整体的外观线条更流畅自然，还原原作的金属质感的同时，兼顾了实际使用的工程实用性。在内部走线的设计上，握持段内壁预留了宽2mm、深1mm的走线槽，所有连接电池、开关、发光模块的导线都可以埋在线槽内，不会在组装时被螺纹衔接处夹断导线，也避免了导线在内部晃动产生异响。开关位置设置在握持段上方的银色装饰区域，开关安装孔采用标准的12mm直径规格，可兼容市面上常规的轻触式按钮开关，不需要定制专用开关零件，进一步降低了改装和量产的成本。
