手动压杆式密封储液罐体结构设计

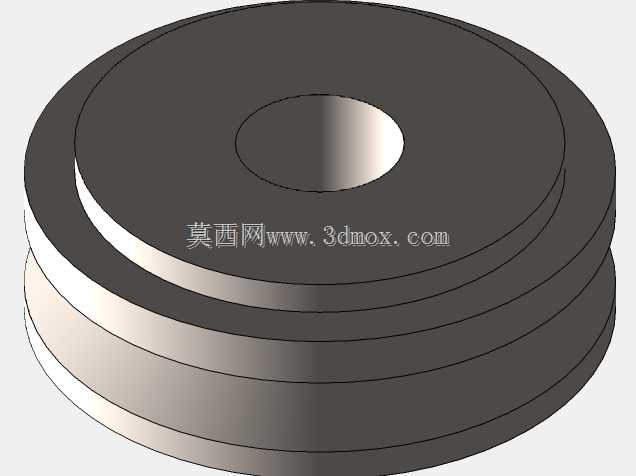

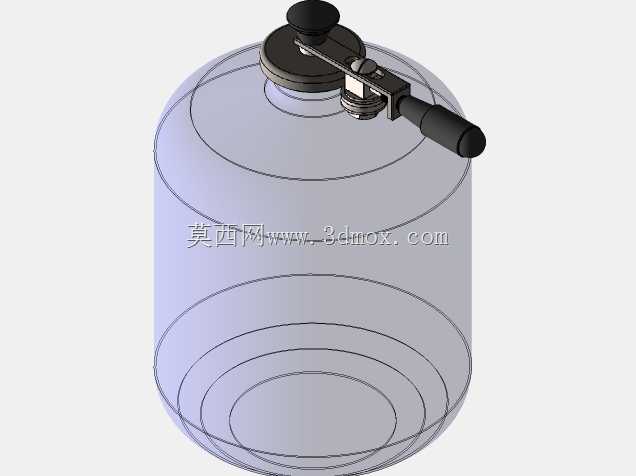

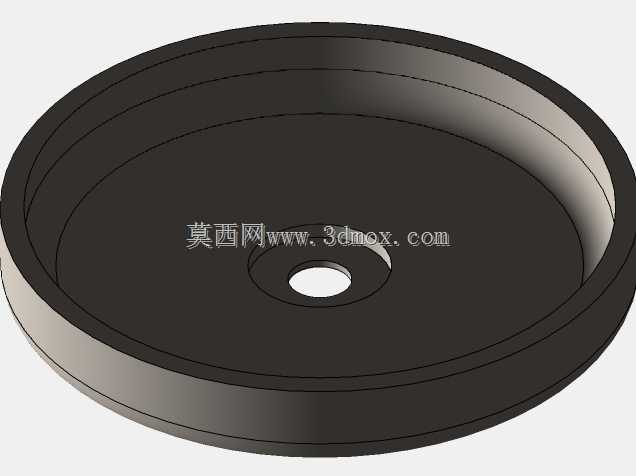

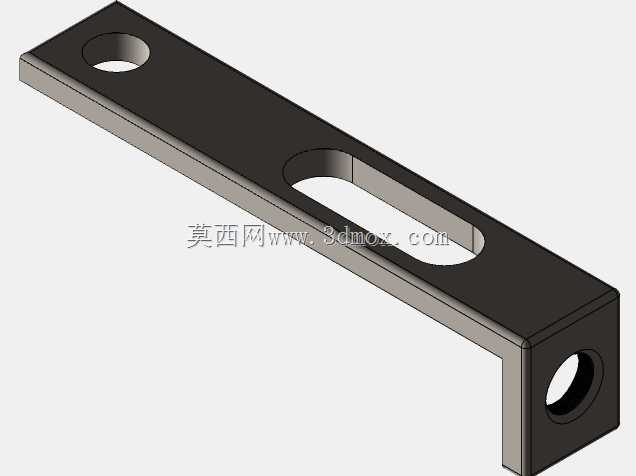

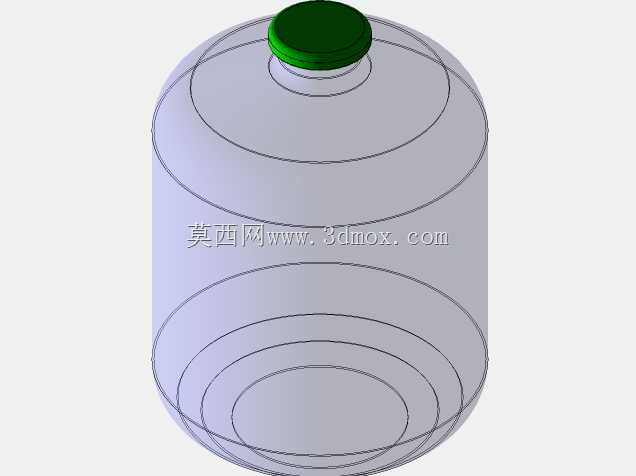

　　这款手动压杆式密封储液罐体，在中小批量流体分装、实验室试剂暂存、小型车间切削液周转、户外植保药剂配比等场景中应用十分广泛，区别于大型工业储液罐的固定安装属性，这类罐体主打便携移动、快速启闭、手动操作无需外接动力源的特性，适配无气源、无电源的临时作业场景。从实际使用逻辑出发，罐体采用直筒圆弧底的结构形式，圆弧过渡的底部设计一方面避免了直角存液死角，清洗时无残留积液，另一方面圆弧结构的承压能力远高于平底结构，在储存带一定挥发性的流体时，能更好分散内部微压，降低罐体长期受力的形变风险。顶部的密封组件是整个结构的核心设计，采用偏心压杆锁紧机构，操作时扳动侧面的黑色防滑手柄，通过杠杆力将密封盖紧紧压合在罐口的密封端面上，相比螺纹旋盖结构，

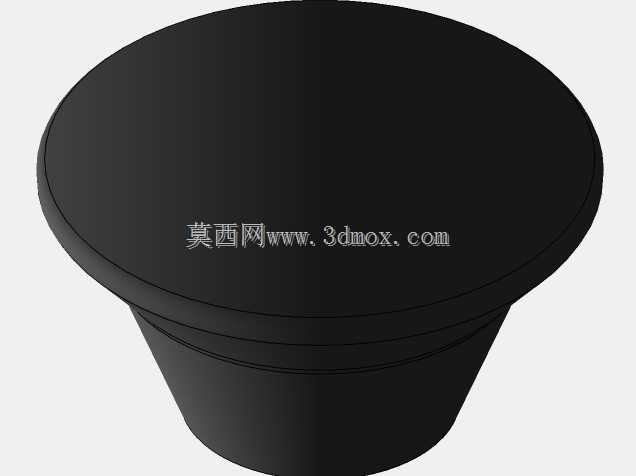

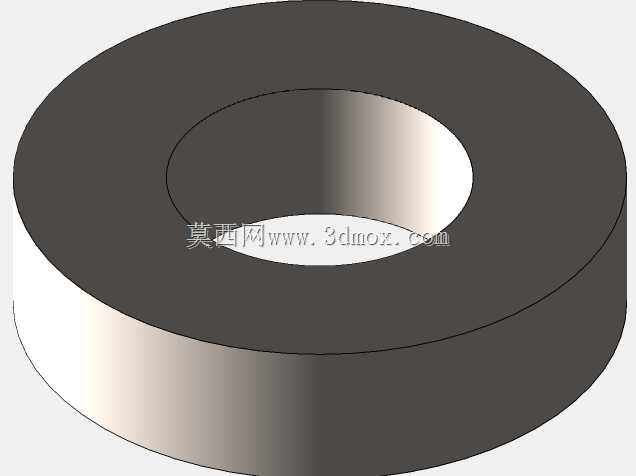

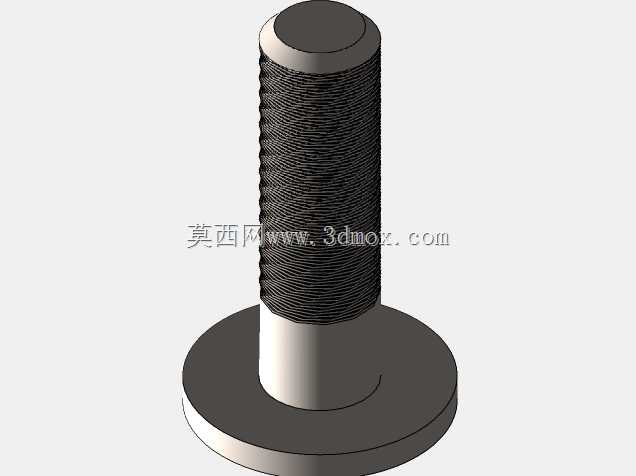

　　这种压杆式结构启闭速度更快，单手即可完成操作，且压合力均匀分布在整个密封面，不会出现螺纹旋紧时偏磨密封圈导致的渗漏问题；顶部的黑色圆形旋钮为泄压微调结构，当罐内因为温度变化产生微正压或者微负压时，可先旋动该旋钮平衡内外气压，再扳动压杆开盖，避免开盖时内部流体因为压差喷溅。设计过程中，首先确定了罐体的公称容积边界，整体高度控制在单人可手提搬运的范围内，罐体直径与高度的比例经过反复调整，既保证放置时的稳定性，不会因为重心过高出现倾倒，也避免直径过大导致单人无法环抱搬运。罐口的密封面采用精加工平面设计，配套的密封圈选用耐油耐溶剂的弹性材质，压杆的铰接点位置经过受力计算，确保操作人员用正常握力扳动手柄时，密封面能获得足够的密封比压，

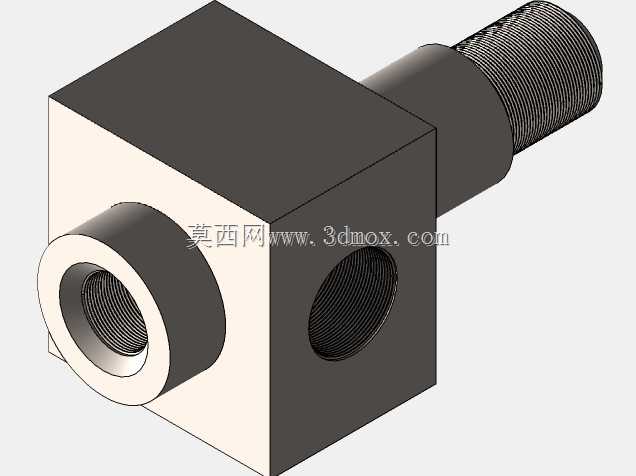

　　同时不会因为压合力过大导致密封圈过度压缩提前老化。手柄部分采用外包防滑结构，即使手上沾有油污或者水剂，也能稳定施力不会打滑。安装边界方面，整个罐体无外凸的尖锐结构，压杆收起时所有部件均不超出罐体的最大投影直径，可直接放入常规的工具柜、周转箱内收纳，不会和其他存放物品发生勾挂；罐体底部的圆弧结构可适配常规的圆形工位座，临时放置时可直接卡入工位座的限位槽内，无需额外的固定夹具即可稳定放置。在结构细节处理上，压杆与密封盖的连接部位采用了浮动连接设计，即使密封盖和罐口存在微小的加工同轴度误差，压合时密封盖也能自动找正，完全贴合罐口密封面，不会出现局部压合不实的渗漏点；铰接部位的销轴采用可拆卸设计，长期使用出现磨损后可快速更换销轴，

　　无需更换整个压杆组件，降低后期维护成本。这类罐体在实际使用中，可根据储存介质的不同更换对应材质的密封圈，无论是水性溶剂、油性切削液还是低腐蚀性的植保药剂，都能获得可靠的密封效果，相比电动或者气动控制的密封储液设备，纯机械结构的设计故障率极低，无需定期维护电气元件，在野外作业、临时施工等恶劣工况下的适应性更强。从建模逻辑来看，整个罐体采用旋转特征生成主体结构，压杆组件采用装配体层级的配合设计，所有铰接部位都预留了合理的装配间隙，既保证活动部件转动顺畅，也不会因为间隙过大出现晃动松旷；密封盖的定位结构设计在罐口内侧，开盖时密封盖不会随压杆一同偏移，合盖时可直接落入定位止口内，保证每次合盖的位置一致性。
