木工方形榫槽加工凿钻工具结构模型

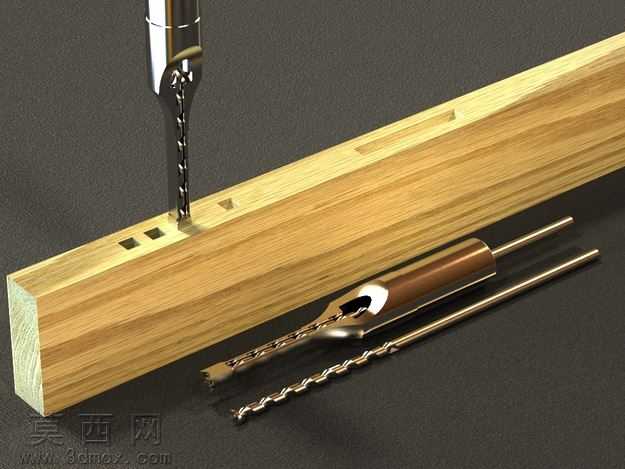

本模型为木工方形榫槽加工专用凿钻工具，整体采用三维参数化建模完成，完整还原了方孔榫槽凿的核心结构与配套钻具的装配关系。建模过程中首先对工具的功能逻辑进行拆解：该工具需适配榫眼机或钻床使用，核心功能是在实木型材上加工出规整的方形榫槽，因此建模时优先保证刃部切削结构、钻杆排屑槽、夹持定位段的尺寸精度，避免结构干涉影响实际加工的可行性。模型包含外方套凿体与内部麻花钻芯两个核心部件，外方凿的刃口做了精准的斜切切削角建模，四个刃边平直度严格对齐，保证加工出的方孔边角规整无圆角；内部钻芯的螺旋排屑槽采用螺旋扫掠特征生成，槽深、螺距参数参考实际木工钻具的通用设计标准，钻芯头部的切削刀尖做了尖角强化处理，匹配木材切削的受力需求。材质渲染阶段，针对不同部件做了差异化材质表现：凿体与钻芯的金属部分采用抛光高速钢材质，调整金属粗糙度参数模拟刃具的亮面金属质感，同时在刃口位置做了细微的磨损质感处理，还原工具的真实使用状态；配套的木方试样采用橡木纹理材质，调整木纹走向、凹凸贴图参数还原实木的肌理感，加工出的榫槽内壁做了轻微的毛边质感处理，模拟木材切削后的真实表面效果。装配关系上，内部钻芯与外方凿保持同轴设计，预留了合理的转动间隙，钻芯伸出外凿刃口的长度符合实际加工的进给需求，夹持端的结构做了标准化建模，可直接适配通用钻夹头的装夹尺寸。设计思路围绕木工榫卯加工的实际需求展开，针对传统方孔加工易出现边角崩裂、孔位不规整的问题，在建模时优化了外凿刃口的切入角度，同时保证排屑槽的通畅性，避免木屑堵塞影响加工效率，整体模型结构完整，可用于木工工具结构演示、加工原理教学或相关设备的配套设计参考。
