花纹铝合金双层储物工具箱三维设计

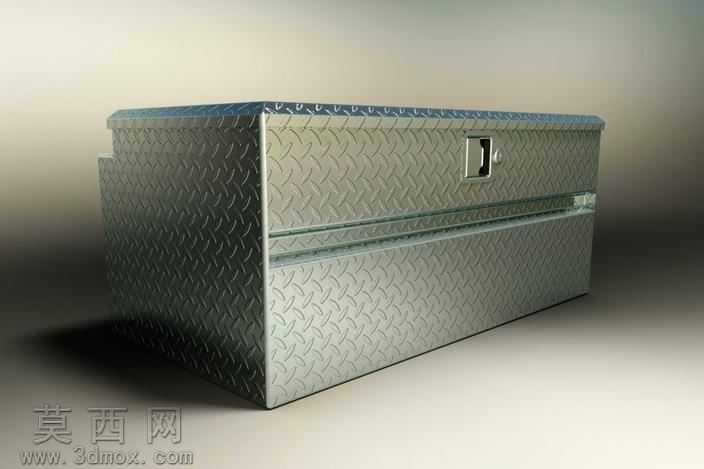

本作品为铝合金材质双层储物工具箱的三维建模设计成果，建模过程以还原工业级铝制工具箱的真实形态与结构为核心目标，全程在三维建模软件中完成全流程制作。建模初期先梳理箱体的整体比例关系，确定箱体为长方体基础形态，针对上下双层的分层结构做精准的尺寸拆分，上层为浅腔翻盖储物区，下层为深腔主储物区，两层之间通过内置的隐藏式分隔结构实现空间区隔，既保证箱体外部线条的流畅整体性，又实现内部储物空间的功能划分。材质表现上，重点还原花纹铝板的真实质感，箱体整体采用5052花纹铝板的材质参数，表面的菱形防滑花纹通过纹理贴图结合凹凸置换通道实现，在不同光照角度下可呈现出花纹铝板特有的漫反射与微高光效果，金属质感的粗糙度参数调整至0.6左右，还原工业铝制品经轻度氧化处理后的哑光金属质感，避免过度反光造成的塑料感偏差；箱体边缘的包边、正面的嵌入式锁扣采用金属镀铬材质，粗糙度调整至0.15，与主体铝板材质形成明确的质感区分，锁扣的结构做了精细化建模，还原锁舌、扣座的装配关系，虽作品说明标注无机械活动部件，但锁扣的静态装配结构完全符合真实铝箱锁具的安装逻辑。渲染环节采用工作室三点布光方案，主光源从箱体左上方45度角入射，模拟室内自然光的照射效果，投射出柔和的长阴影，突出箱体的体积感与表面花纹的凹凸层次；辅光源从右侧补光，弱化暗部的死黑区域，保证箱体侧面花纹细节的可见度；底部添加弱反光的地面材质，让箱体底部呈现自然的接触阴影与微弱倒影，提升整体渲染的真实感。设计思路上，这款铝工具箱定位为工业级工具收纳载体，整体造型摒弃多余的装饰元素，以硬朗的直角折边为主要造型语言，仅在箱体边角处做微小的圆弧过渡处理，既符合铝板折弯加工的工艺要求，又避免尖锐边角带来的使用安全隐患；箱体表面的菱形花纹除了视觉辨识度外，也还原了真实产品防滑、耐磨的功能属性，双层结构的设计可实现工具的分类收纳，上层可放置螺丝刀、扳手等常用小型工具，下层可放置体积较大的电动工具或配件，兼顾实用性与结构合理性。建模过程中对箱体的壁厚做了符合钣金加工逻辑的设置，所有折边处均预留了合理的折弯半径，避免出现现实加工中无法实现的零半径折弯结构，让三维模型不仅具备视觉展示效果，也具备一定的工艺参考价值。
