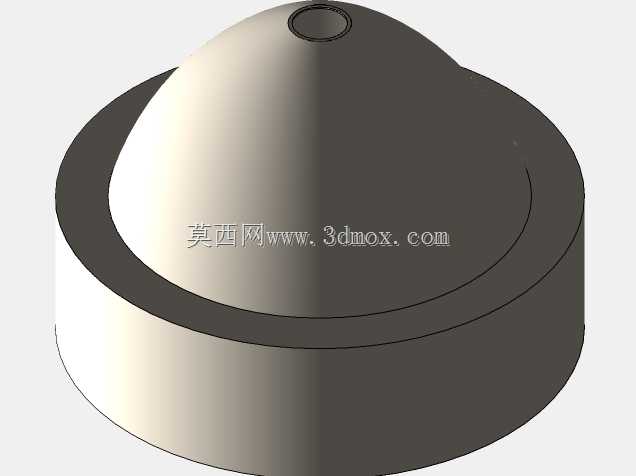

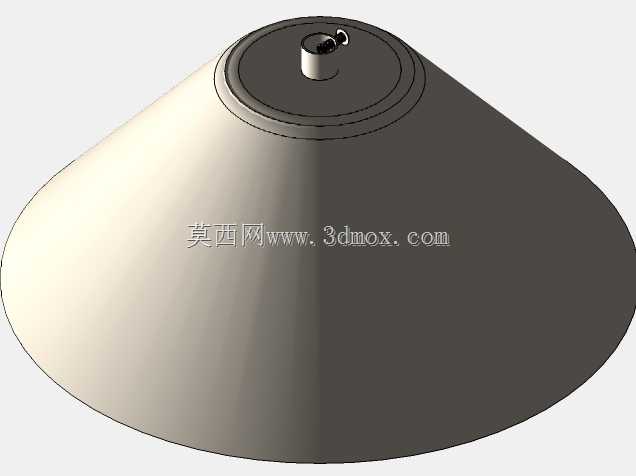

圆台顶带孔圆柱基座结构件设计

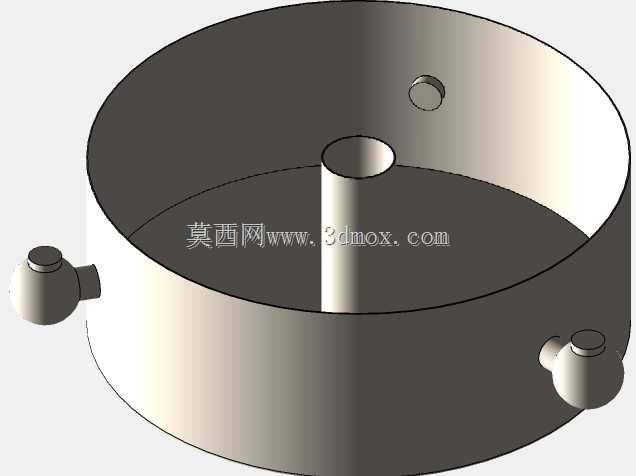

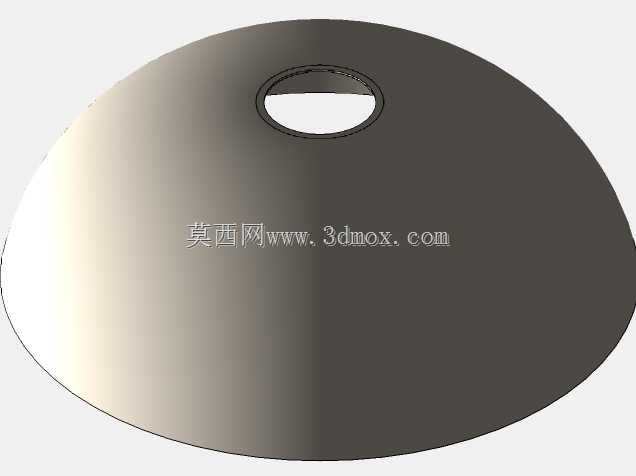

　　锥面的倾斜角度通常根据流体流向或者受力方向设计，当用作管路端盖时，锥面可以引导内部流体向顶部的通孔汇聚，减少介质在端盖内侧的滞留，尤其是输送带有少量颗粒的介质时，平滑的锥面不会形成积料死角，降低介质残留堵塞的风险；如果用作承压端封，锥面的弧形过渡可以分散内部压力带来的应力，相比平端盖结构，相同壁厚下锥顶结构的承压能力能提升三成左右，也能减少压力波动时的结构形变。顶部的通孔是介质流通或者安装传感元件的接口，孔的内壁需要做精加工，如果是走流体的工况，孔口要做倒角处理，避免流体经过时产生紊流噪音，如果是用来安装温度或者压力传感器，孔的内径要和传感器的探头外径做小间隙配合，配合面加装O型圈实现静密封。设计这类结构件的时候，这类带锥顶的圆柱基座结构件，在流体输送管路末端、小型压力容器端封、气动元件排气端的应用场景十分普遍，很多现场做设备改造的工程师都接触过类似结构，只是不同工况下的细节尺寸会根据实际需求调整。从结构功能来看，下部的圆柱段是主要的安装配合段，外圆柱面需要和对应安装位的内孔做公差配合，通常根据密封等级要求选择H7/h6或者H8/f7的配合公差，圆柱段的轴向长度要完全覆盖安装座的配合深度，避免安装后出现悬臂受力导致的密封失效问题，圆柱段外侧的环形凸台是安装限位结构，装配时凸台端面贴合安装座的基准面，既能控制轴向安装位置，也能分担轴向的压紧力，避免锥顶部分直接承受安装载荷出现变形。上部的锥台结构是功能过渡段，

　　首先要确定安装边界的尺寸，也就是下部圆柱段的外径和安装座内孔的配合公差，还有凸台的外径要大于安装座的孔径，保证压紧面有足够的接触面积，凸台的厚度要根据压紧力计算，通常不小于3毫米，避免拧紧固定螺栓时凸台出现翘曲。锥台部分的高度要根据实际安装空间调整，要保证锥面不会和周边的其他零部件产生干涉，尤其是设备做维护拆装的时候，锥顶的通孔位置要留出足够的操作空间，方便接管路或者拆装传感器。壁厚设计要兼顾强度和轻量化，圆柱段的壁厚根据工作压力计算，常压工况下壁厚不小于2.5毫米就可以满足使用需求，承压工况下要根据材料的许用应力核算，锥顶和圆柱段衔接的位置要做圆角过渡，圆角半径不小于壁厚的三分之一，避免应力集中导致的开裂问题。

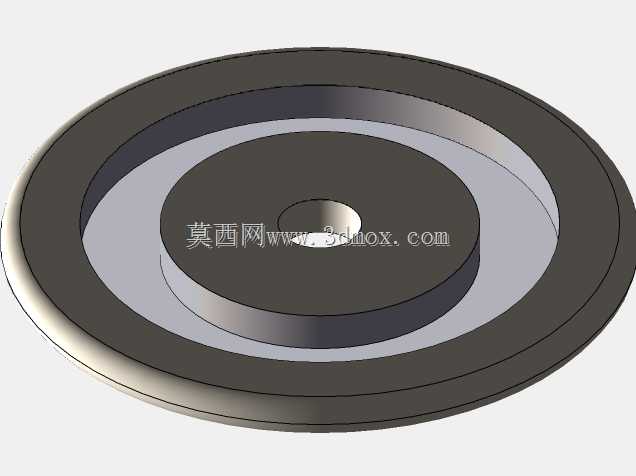

　　材料选择通常根据接触介质确定，普通工况用ABS或者PP塑料就能满足需求，成本低重量轻，有承压要求或者接触腐蚀性介质的话，可以选用尼龙或者不锈钢材质，不锈钢材质的结构件表面可以做钝化处理，提升抗腐蚀能力。实际建模的时候要注意，锥面和圆柱面的衔接处要保证相切连续，不要出现折线棱边，否则不仅加工的时候会出现刀痕，受力的时候也容易在棱边位置产生应力集中，顶部通孔的轴线要和整个结构件的中心轴线重合，偏心量控制在0.1毫米以内，避免安装后出现介质偏流或者传感器安装歪斜的问题。这类结构件的固定方式通常是在凸台位置均匀布置安装孔，用螺栓压紧在安装座上，两个结合面之间加装密封垫片，垫片的内径要和圆柱段的外径匹配，避免垫片凸入流道影响介质流动。

　　在气动系统的排气端使用时，顶部的通孔可以外接消音器，锥面的结构能让排出的气体沿着锥面平缓过渡到通孔，降低排气时的噪音，相比平端盖的直孔结构，排气噪音能降低5到8分贝。在小型储液罐的底部出料位置使用时，锥面朝向罐内，能引导罐内的液体全部流向顶部的出料孔，减少罐内的残液量，尤其是输送粘度较高的液体时，平滑的锥面不会挂料，提升物料的利用率。做结构校验的时候，要重点校核凸台位置的压紧强度，还有锥顶和圆柱衔接位置的应力，当承受内部压力时，锥面会把部分压力传递到下部的圆柱段，所以圆柱段和安装座的配合长度要足够，避免压力把整个结构件顶出安装位。如果是用于有温度变化的工况，还要考虑材料的热膨胀系数，配合间隙要预留足够的热胀量，避免温度升高后圆柱段胀死在安装孔内，导致拆装困难。
