快速压紧式F型轨道夹钳结构设计

　　这类F型快速压紧夹钳，在钣金加工工位、木工拼合作业、小型工件焊接定位场景里的出镜率极高，区别于传统需要反复旋拧螺杆的普通F夹，这款结构把压臂的快速滑移和螺杆的精细压紧做了结合，实际操作时能大幅减少空行程的调节时间。从结构逻辑来看，夹钳的固定轨道采用带刻度标识的异型截面杆，既作为活动压臂的滑移导向载体，也承担夹紧作业时的主要抗弯载荷，轨道截面做了局部加厚处理，在压臂滑移的行程范围内，轨道侧壁和压臂的内嵌滑块做了间隙配合，压臂上集成的锁止结构能在压到工件表面附近时快速卡合轨道齿面，不需要提前反复旋动调节螺杆，这一点在批量工件装夹的场景里能省下不少辅助作业时间。压头部分做了可浮动的端面设计，

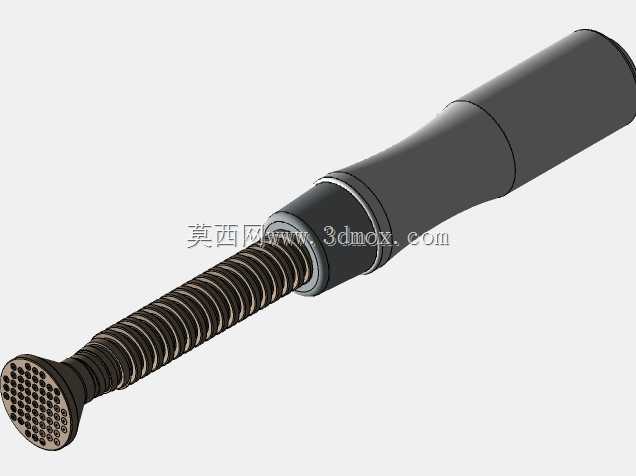

　　接触工件的压盘能随工件表面的微小角度偏差自适应偏转，避免硬接触造成的工件表面压痕，尤其是针对表面有涂层、或者平整度稍差的待加工工件，浮动压头能保证压紧力均匀分布在接触区域，不会出现局部应力集中压伤工件的情况。底部的支撑座和螺杆做了同轴集成，螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的同轴度更好，在施加较大压紧力的时候不会出现螺纹咬死的情况，螺杆末端的滚花调节头不需要额外借助扳手，徒手就能施加足够的预紧力，当然如果需要更大的夹紧力，也可以在滚花头的通孔里插入加力杆增力，这个细节设计兼顾了徒手快速操作和大载荷夹紧的双重需求。从安装边界来看，这款夹钳不需要额外固定在工作台面上，属于便携式手动夹具，

　　最大开口行程能覆盖常规中小型工件的装夹厚度需求，轨道上的刻度标识能帮助操作人员快速定位压臂位置，在多工位重复装夹同规格工件的时候，可以直接参照刻度把压臂滑到对应位置锁止，不需要每次都反复测量开口距离。夹钳的整体受力路径经过了优化，压臂的受力点、轨道的抗弯截面、底部支撑座的承压面处于同一条力传导线上，夹紧作业时不会出现额外的偏载力矩，这就避免了长期使用后轨道出现弯曲变形、压臂卡滞的问题。在实际的工装应用场景里，这类夹钳除了直接手持使用，也可以配合工作台的T型槽做辅助定位，把夹钳的底部支撑座卡在T型槽内，就能作为台式压紧夹具使用，适配多场景的装夹需求。压臂的外形做了圆弧过渡的 ergonomic 造型，手持推送的时候不会硌手，

　　锁止按键的位置刚好在拇指自然放置的区域，单手握持就能完成压臂滑移、锁止、预紧的全套操作，另一只手可以同时扶稳待装夹的工件，单人就能完成快速装夹作业。螺杆部分做了表面防锈处理，在车间多粉尘、偶尔接触切削液的环境里，也不会轻易出现锈蚀卡滞的问题，轨道的齿面做了淬火硬化处理，长期频繁锁止压紧也不会出现齿面磨损打滑的情况，能保证长期使用后的夹紧力稳定性。和传统的C型夹相比，这款F型结构的开口调节范围更大，空行程调节速度更快，在应对不同厚度规格的工件时适应性更强，尤其是在临时补焊、小型部件组装、样品试制这类非固定工位的作业里，不需要携带多套不同规格的夹具，单把夹钳就能覆盖大部分常规装夹需求。在结构设计的细节上，压臂和轨道配合的滑块部分采用了耐磨的内嵌衬套，长期滑移使用不会磨伤轨道的基准面，能始终保持压臂和轨道的垂直精度，保证压紧力始终垂直于工件装夹面，不会出现压偏、夹不牢的情况。浮动压头和压臂的连接采用了球头铰接结构，偏转角度能覆盖±5度的范围，哪怕工件装夹面和夹钳支撑面存在小角度的偏差，压头也能完全贴合工件表面，不会出现线接触、点接触导致的压痕或者夹紧失效。
