商用多功能食物破碎搅拌料理设备结构

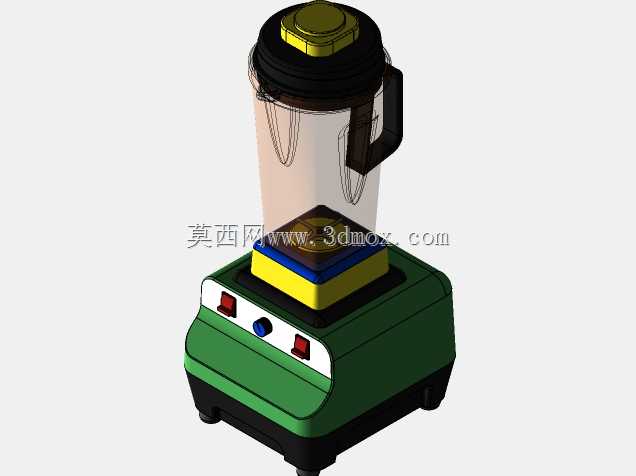

　　这款搅拌料理设备的三维结构，核心围绕高频次食材破碎混合工况做结构适配，首先从应用场景来看，这类设备既可以覆盖小型餐饮门店的酱料制备、果蔬打浆、冰品碎制需求，也能满足普通家庭日常的辅食制作、粉料研磨、饮品调配使用，不同场景下的负载差异在结构设计阶段就做了对应考量。设备整体分为搅拌杯体与驱动主机两大核心模块，两者的配合边界做了定位止口设计，杯体放置到主机上时，杯底的传动耦合结构会自动与主机输出轴对位，不需要用户反复调整位置，对位偏差控制在1.5mm以内，避免传动过程中出现偏心抖动。杯体采用透明可视化结构设计，侧壁做了等距分布的导流凸筋，凸筋的凸起高度为8mm，角度与杯壁呈12度夹角，这个角度是经过多轮流场仿真验证的，

　　能够在刀片高速旋转时打乱食材的圆周运动轨迹，避免食材贴壁无法参与切削，提升搅拌均匀度，同时杯体把手做了内凹式人体工学贴合设计，握持位置的壁厚做了加厚处理，降低满杯状态下的握持应力集中，把手与杯身的连接位置做了圆弧过渡，没有清洁死角。杯盖部分采用旋扣式密封结构，盖体边缘嵌入食品级硅胶密封圈，旋合到位后会有明显的卡位反馈，高速搅拌时不会出现浆液溢出的情况，盖顶设置了可开合的投料口，不需要完全打开杯盖就能在搅拌过程中添加液态或者小颗粒食材，投料口的密封塞做了防丢连接结构，与盖体连为一体避免遗失。主机部分的外壳采用下宽上窄的梯台造型，底部四个角设置了防滑减震脚垫，脚垫的压缩量设计为3mm，设备满负载高速运行时，

　　能够抵消大部分刀片切削食材产生的振动，降低整机移位的概率，主机正面设置了两个红色船型开关与一个蓝色调速旋钮，开关的按键行程为4mm，按压力度控制在15N左右，操作时不会出现误触，旋钮采用无极调速结构，可以根据不同食材的处理需求调整刀片转速，转速覆盖范围从12000rpm到22000rpm，低速档位适合软质食材的混合搅拌，高速档位适合硬质食材的破碎与冰品粉碎。主机内部的动力传递路径做了同轴度优化，电机输出端与耦合器的连接位置设置了减震胶圈，能够吸收电机高速转动时的径向跳动，降低运行噪音，主机上部的杯体承托面做了防水圈设计，即使杯体有少量液体滴落，也会顺着承托面的导流槽排到机身外部，不会渗入主机内部造成电气元件短路。从安装边界尺寸来看，

　　整机放置时的占地投影尺寸为220mm*240mm，主机高度为180mm，搭配搅拌杯后的总高度为420mm，常规厨房台面的置物空间完全可以容纳，不需要额外预留过多操作空间，杯体与主机的拆分结构也方便后续的清洁维护，搅拌杯可以直接冲水清洗，主机部分只需要擦拭表面即可。刀片组件采用可拆卸式设计，刀片为四叶立体分布结构，上下两层刀片的角度差为30度，上层刀片负责切削上层浮起的食材，下层刀片负责带动底部沉积的食材向上循环，刀片的刃口做了钝化开刃处理，既保证切削效率，也避免用户清洁时被划伤，刀片与杯底的密封件采用耐磨硅胶材质，长期使用不会出现漏液问题。在结构细节上，主机的散热孔设置在机身侧面靠下位置，采用斜向格栅设计，既能保证电机运行时的空气流通散热，也能避免液体从散热孔溅入机身内部，散热通道的走向做了导流设计，冷空气从下部进入，带走电机热量后从上部缝隙排出，连续运行3分钟时机身外壳的温度不会超过45摄氏度，符合家用及商用小功率电器的安全温升要求。杯体的容量标识做了内嵌式设计，刻度线从200ml到1500ml，每100ml设置一个刻度标识，用户可以直观看到内部食材的容量，避免投料过多导致搅拌时溢出。
