壁挂式门禁读卡识别终端结构设计

　　这款壁挂安装的识别终端壳体，核心应用场景集中在商用楼宇出入口、园区闸机通道、办公区域权限管控点位，作为门禁系统的前端交互载体，承担身份凭证读取、状态提示、触发信号输出的实际功能，日常使用中需要适配户外半露天、室内公共区域的复杂环境，兼顾防误触、防轻微磕碰的结构强度要求。从结构设计思路来看，整体采用薄型长方体立式布局，背部预留整面贴合安装面，可直接通过四角的沉头螺丝孔固定在86型标准预埋底盒或者墙面平整基面上，安装边界预留了侧边15mm的走线间隙，底部开槽位置对应底盒的穿线孔位，施工时无需额外扩孔就能完成弱电线路的隐蔽布设，壳体厚度控制在28mm以内，突出墙面的尺寸不会对过往人员通行造成剐蹭，也能避免外力冲撞导致的壳体变形。

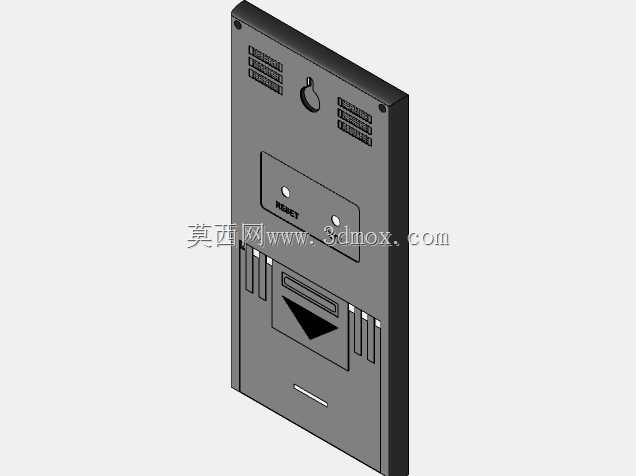

　　正面功能区域做了分层排布，上方区域预留感应模块安装位，对应非接触式IC卡、CPU卡的读取感应范围，凸起的水滴形状态指示灯导光柱直接卡接在壳体预设的卡槽内，不需要额外打胶固定，装配时从背部推入即可完成定位，导光柱的散光角度做了120度扩散处理，人员在通道正面1.5米范围内就能清晰识别设备的工作状态，避免凑近查看的操作冗余。中部区域设置了复位按键的安装沉台，两个按键孔位做了0.3mm的倒角处理，按键帽装配后和壳体表面保持齐平，不会因为长期按压出现边缘卡滞问题，沉台下方的横向开槽是刷卡区域的标识位，内嵌的三角导向标识直接和壳体做一体化成型，不需要额外粘贴标识贴纸，避免长期使用后标识脱落、磨损的问题，开槽两侧的多组竖向加强筋，

　　一方面提升了壳体正面的抗形变能力，在受到正面挤压时不会出现凹陷变形，另一方面也作为内部电路板的支撑限位柱，装配时电路板可以直接顺着加强筋的导向滑入预设位置，减少定位工装的使用步骤。下方的长条形开槽预留了蜂鸣器的出声位置，开槽宽度控制在1.2mm，既可以保证蜂鸣器的提示音传出足够的分贝，也能避免灰尘、飞溅的液体直接进入壳体内部，配合壳体接缝处的台阶式止口结构，能够达到基础的防泼溅要求，适配走廊、单元门口等可能遇到清洁泼水、雨天飘雨的使用场景。壳体侧边做了0.5mm的圆角过渡，没有尖锐的棱角，在人员密集的通行区域不会造成磕碰划伤，背部的安装孔位做了椭圆形的微调余量，施工时如果底盒预埋存在2mm以内的位置偏差，

　　不需要重新打孔就能调整设备的水平垂直度，降低现场安装的调试难度。内部的筋位排布同时兼顾了电路板固定和电磁屏蔽的需求，对应读卡模块的位置没有设置过高的遮挡筋位，避免金属材质对射频信号造成衰减，保证读卡距离稳定在5到10厘米的有效区间，不会出现卡片贴近后无法识别的问题。壳体的材质选型适配批量注塑生产的要求，壁厚均匀控制在2mm，没有出现壁厚突变的位置，注塑生产时可以有效减少缩痕、翘曲的不良率，表面采用细晒纹处理，日常使用中不容易残留指纹、划痕，长期使用后依然能保持整洁的外观状态。
