铝型材拼接式L型置物支撑框架结构

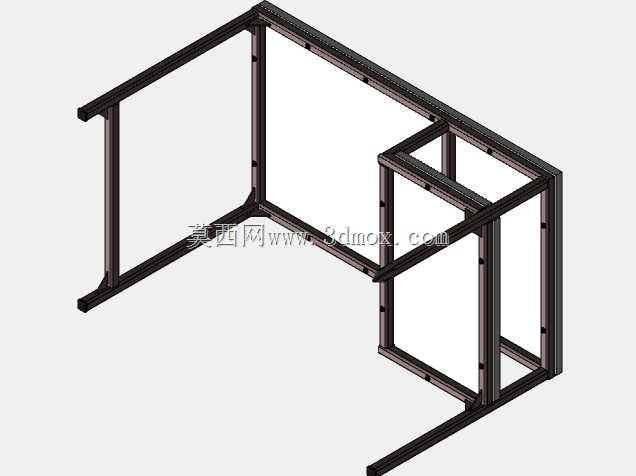

　　日常做非标结构设计时，这类铝型材拼接的L型支撑框架是民用置物、工位辅助承载场景里非常常见的结构形式，不同于焊接钢框架的不可调特性，这类采用标准工业铝型材搭配角件、内置连接件组装的框架，在民用家具、车间工位置物、小型设备承载台场景里的适配性极强。从结构布局来看，整体采用L型转角布局，长边作为主要的承载平面支撑，短边做侧向延伸的分层置物区，框架整体没有额外的焊接点位，所有连接节点都依靠型材槽内的预置螺母与角码锁紧，安装时不需要复杂的焊接设备，只需要内六角扳手即可完成整机组装，后期如果需要调整置物层的高度、拓展侧边的挂载配件，只需要松开对应节点的紧固件，滑动调整型材位置后重新锁紧即可，结构改造的灵活度远高于传统的木质、焊接钢制家具框架。

　　设计这类框架时，首先要考虑的是安装边界的适配问题，这类L型结构大多是用来贴合室内墙角、工位转角位置安装，所以框架的两个外侧面需要保证足够的平面度，避免安装时与墙面、工位侧边出现缝隙，型材选型上主承载梁采用了截面尺寸更大的欧标铝型材，保证长边在承受均匀载荷时不会出现下挠变形，短边的分层框架采用稍小截面的型材，在满足分层置物承载需求的同时，控制整体框架的自重，避免整体结构过重导致移动、调整难度上升。框架的底部预留了脚轮或者可调脚杯的安装孔位，用户可以根据实际使用场景选择安装配件，如果是固定位置放置，可以搭配橡胶防滑脚杯，调整整体框架的水平度，避免地面不平整导致框架晃动；如果需要经常移动位置，可以搭配带刹车的万向脚轮，推移时不需要整体抬升框架，移动到指定位置后踩下刹车即可固定位置。

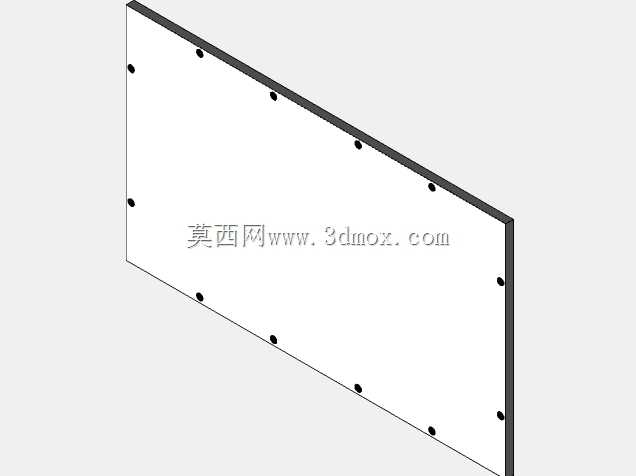

　　从实际使用场景来看，这类框架既可以作为民用场景里的墙角置物架，用来摆放书籍、日常杂物、小型绿植，也可以放在车间工位的转角位置，用来放置工具盒、检测量具、待加工的小型工件，框架的型材槽内还可以根据需求加装隔板托、挂钩、线槽等配件，拓展置物的形式，比如在长边区域加装整块密度板或者钢化玻璃作为桌面，就能形成一个转角书桌的支撑结构，短边的分层区域可以加装抽屉、网格挂篮，用来收纳小型物件。结构的受力设计上，转角位置采用了双角件锁紧的连接方式，避免长期承载后转角位置出现松动变形，每一根横撑型材的两端都与竖梁做了双向锁紧，保证框架整体的抗扭性能，即使单侧受力时，整体框架也不会出现歪斜、节点松脱的问题。

　　不同于定制化的焊接框架，这类铝型材组装框架的所有零部件都是标准件，单根型材的切割长度可以根据实际安装空间灵活调整，不需要开模定制，生产加工的周期极短，只需要按照设计尺寸切割型材，预置好连接螺母就可以完成配件准备，组装完成后如果后续需要搬迁、调整尺寸，还可以完全拆解后重新切割组装，材料的重复利用率远高于一次性的焊接框架、木质家具框架。框架的表面采用阳极氧化处理，日常使用中不容易出现锈蚀、掉漆的问题，清洁时只需要用湿抹布擦拭即可，不需要额外做表面防腐维护，在潮湿的厨卫空间、有少量切削液飞溅的车间工位环境里，也能长期保持结构外观的完整性，不会像钢制焊接框架那样容易因为漆面破损出现锈蚀问题，也不会像木质框架那样容易受潮变形、发霉。在做三维建模时，这类框架的设计重点在于型材的装配约束，需要提前预留好连接件的安装空间，避免不同方向的型材安装时出现干涉，角件的安装位置要避开后续加装隔板、配件的区域，保证后续拓展配件时不需要额外改动原有框架的连接节点，同时要核算每一段型材的受力载荷，根据承载重量选择对应截面的型材规格，避免选型过小导致框架变形，也避免选型过大造成材料成本的浪费。
