带螺旋弹簧与阻尼减振结构的悬架总成

项目分类:通用机械零部件 发布时间:2022-01-13 ID:501446
  • 带螺旋弹簧与阻尼减振结构的悬架总成
  • 带螺旋弹簧与阻尼减振结构的悬架总成
  • 带螺旋弹簧与阻尼减振结构的悬架总成
  • 带螺旋弹簧与阻尼减振结构的悬架总成
  • 带螺旋弹簧与阻尼减振结构的悬架总成

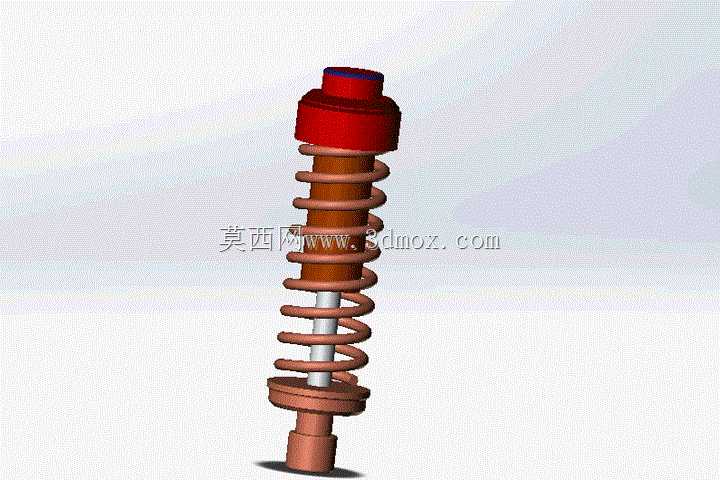

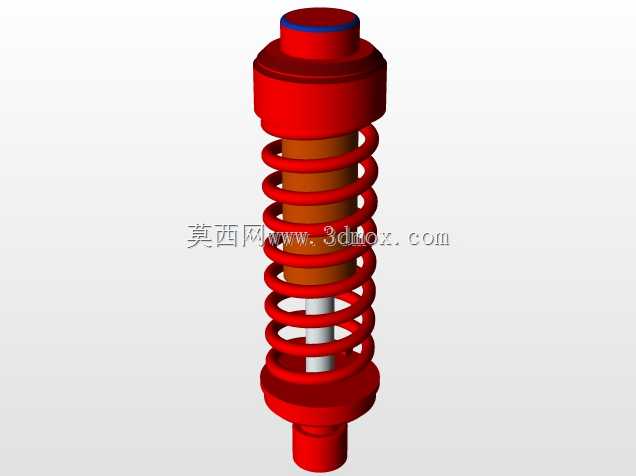

  在乘用车辆、非道路作业机械的行走系统中,这类集成螺旋弹簧与阻尼减振芯的悬架结构,承担着承载车身重量、过滤路面颠簸冲击、维持轮胎接地附着力的核心作用,区别于钢板弹簧式的重载悬架,该结构更适配对平顺性要求较高的场景,比如家用乘用车的前后桥、小型场地作业车辆的行走支撑、低速观光车辆的底盘缓冲部位,实际装车后能把路面传递上来的高频碎振通过阻尼油液的节流作用耗散,同时依靠螺旋弹簧的形变储存与释放能量,避免车身出现多余的上下往复弹跳。从结构设计逻辑来看,该总成采用同轴集成布局,将阻尼减振芯穿设在螺旋弹簧的中心轴线位置,上端设置的红色端盖为车身连接安装座,带有适配橡胶缓冲衬套的安装位,可隔绝金属硬连接传递的振动,

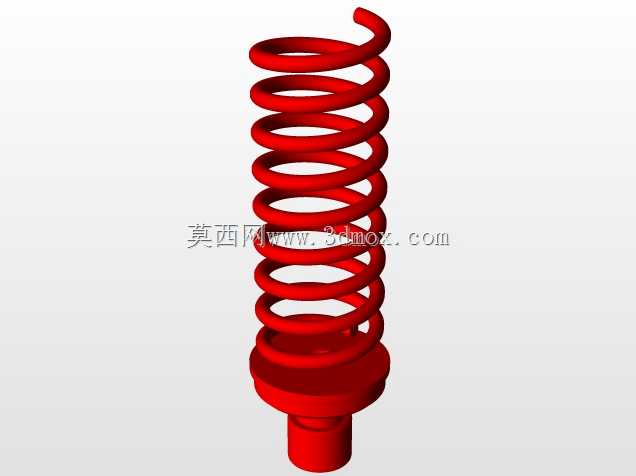

  下端的托盘结构一方面承托螺旋弹簧的下端圈,另一方面预留了与转向节或后桥摆臂连接的固定孔位,安装时无需额外设计弹簧导向结构,依靠减振芯的外筒即可为弹簧压缩、回弹过程提供径向限位,避免弹簧受侧向力出现偏磨、脱出的问题。设计过程中需要重点匹配弹簧的刚度与减振器的阻尼系数,弹簧的线径、有效圈数、中径参数直接决定了静载下的悬架挠度,要保证额定承载时弹簧压缩量处于设计行程的中间区间,既不能过软导致满载时悬架打底,也不能过硬失去缓冲效果;减振器的阻尼阀系则要对应弹簧刚度做匹配,压缩行程阻尼设置偏小,保证冲击传入时弹簧能快速收缩吸收能量,回弹行程阻尼设置偏大,拉住弹簧避免回弹过量导致车身抛跳。从安装边界来看,

  上端安装座的连接孔位中心与下端托盘安装面的垂直距离为自由状态下的总长度,装车后处于静平衡位置时会压缩15%到20%的总行程,径向最大轮廓为螺旋弹簧的外径,布置时需要在周边预留足够的跳动间隙,避免弹簧压缩到极限位置时与周边的车架、轮罩、制动管路发生干涉;中心的减振器活塞杆表面做了镀铬硬化处理,配合端盖内的油封结构,可避免长期往复运动出现油液渗漏,活塞杆与下端筒身的配合长度覆盖整个工作行程,不会出现拉伸脱出的风险。实际使用中,该结构的弹簧上下端圈都做了并圈磨平处理,保证与上端盖、下端托盘的接触面积均匀,不会出现局部应力集中导致的弹簧断裂,弹簧表面的防锈涂层可适应底盘涉水、泥沙飞溅的使用环境,减振器外筒与弹簧之间预留了均匀的环形间隙,

  即便弹簧压缩时出现轻微的径向形变,也不会与筒身发生摩擦异响。在结构建模过程中,需要准确还原弹簧的螺旋升角、并圈段的过渡形态,以及减振器各段的直径变化,尤其是上端防尘罩、下端缓冲块的位置关系,要保证模拟悬架跳动时各部件不会出现干涉,安装孔位的相对位置尺寸要与实车装配基准对齐,否则会导致装车时出现安装孔错位、悬架受力角度偏移的问题,这类集成式悬架相比分开布置的弹簧与减振器,占用的底盘布置空间更小,装配工序更简单,在中小型乘用设备的底盘设计中应用十分广泛,调校时可通过更换不同刚度的弹簧、调整减振器阻尼阀片的组合,适配不同的承载需求与平顺性要求,比如偏向运动调校的车型会选用更高刚度的弹簧搭配更大阻尼的减振芯,偏向舒适调校的车型则会选用刚度偏低的弹簧,配合阻尼更柔和的阀系设定,满足不同场景的使用需求。
