简易双缸动力机构结构展示模型

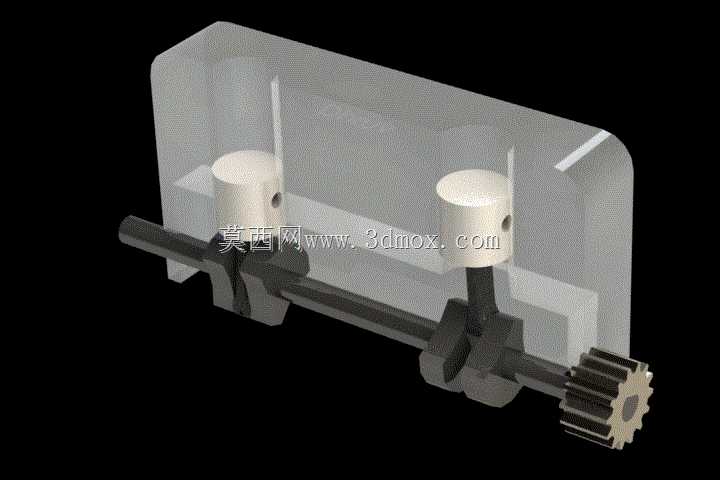

　　这套双缸动力结构模型，还原了往复式动力机构最核心的运动传递逻辑，在小型动力设备教学、原理验证场景中有着很高的参考价值，很多刚接触动力结构设计的从业者，都会从这类简化结构入手，理解热能到机械能转换过程里的机械运动规律。从实际功能来看，这套结构通过两个活塞的交替往复动作，配合曲轴的相位差设计，能够输出比单缸结构更平稳的扭矩，避免单缸结构动力输出间断、振动幅度大的问题，很多小型通用动力设备、教学演示台架都会采用类似的双缸布局，在保证结构紧凑的前提下，兼顾动力输出的平顺性。设计思路上，这套结构做了最大化的简化处理，没有冗余的外围附件，直接把活塞、连杆、曲轴、输出齿轮、缸体支撑这几个核心部件直接呈现，缸体部分采用半透明的可视化设计，

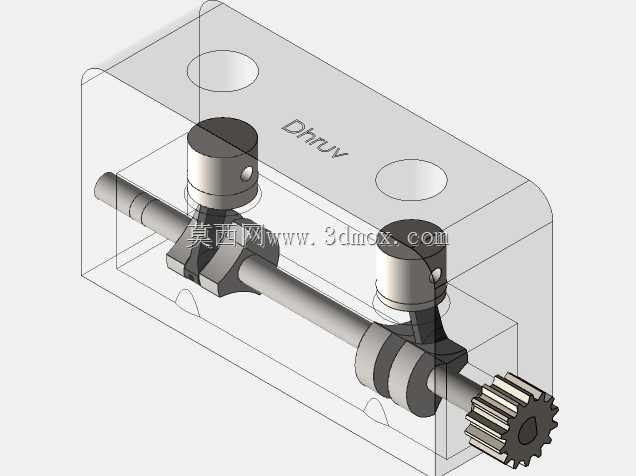

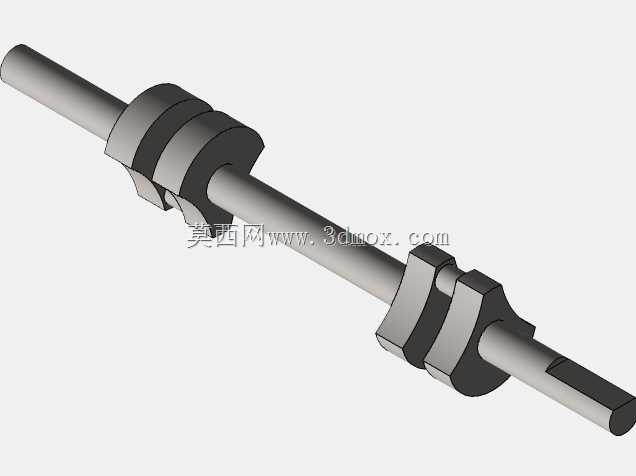

　　能够直接观察到内部活塞的上下运动、连杆的摆动以及曲轴的旋转动作，不需要拆解结构就能看清整个运动链路的配合关系，非常适合用于原理展示、运动仿真验证环节。从安装边界来看，这套结构的整体轮廓方正，输出轴从缸体支撑的两侧伸出，末端的传动齿轮位于结构的一端，安装时只需要预留出齿轮的啮合空间、曲轴的旋转避让空间即可，两个活塞的运动行程被控制在缸体的内部腔体中，不会超出缸体的外轮廓边界，整体的安装固定面可以设置在缸体支撑的底部平面，不需要额外设计复杂的安装支架，直接通过底部平面定位就能保证曲轴的水平度，避免运转过程中出现卡滞。结构细节上，两个活塞分别通过连杆连接到曲轴的两个错拐轴颈上，两个轴颈的相位差设置为180度，

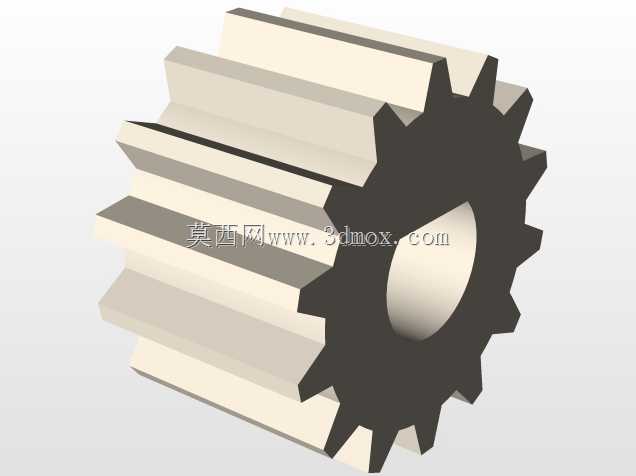

　　保证一个活塞处于上止点时另一个活塞处于下止点，两个活塞的往复惯性力能够部分抵消，降低运转时的振动幅度；曲轴的一端集成了传动齿轮，能够直接将动力输出到外接的负载端，不需要额外加装联轴器来传递动力，简化了整个动力单元的结构组成；缸体支撑部分同时承担了活塞运动导向、曲轴支撑定位的作用，两个活塞的导向孔与曲轴的安装轴承孔保持严格的位置度公差，保证活塞运动方向与曲轴轴线垂直，避免连杆受到额外的侧向力，延长部件的使用寿命。在实际的工程应用中，这类简化双缸结构常被用于教学实验台架、小型科普展品的动力核心，也可以作为小型气动马达、低压液压动力单元的基础结构参考，设计时只需要根据实际的动力介质、输出功率需求，调整活塞的直径、行程以及曲轴的偏心距，

　　就能适配不同的使用场景；如果用于内燃机原理验证，只需要在缸体部分加装气门组件、喷油点火结构，就能拓展成完整的内燃机演示模型；如果用于气动动力场景，只需要在缸体端盖部分加装进出气口，通过换向阀控制两个气缸的进气顺序，就能实现压缩空气驱动的旋转动力输出。整个结构的运动配合没有复杂的特殊机构，所有部件都是常规的机械加工件，活塞可以采用铝合金材质降低往复运动的惯性质量，曲轴采用调质钢材质保证扭转强度，连杆可以采用型材加工降低制造成本，缸体支撑如果用于演示场景可以采用透明亚克力材质，方便观察内部运动，如果用于实际动力输出场景可以采用铸铁或者铝合金材质，保证结构的刚性。
