可传递百千牛载荷的转向节结构设计

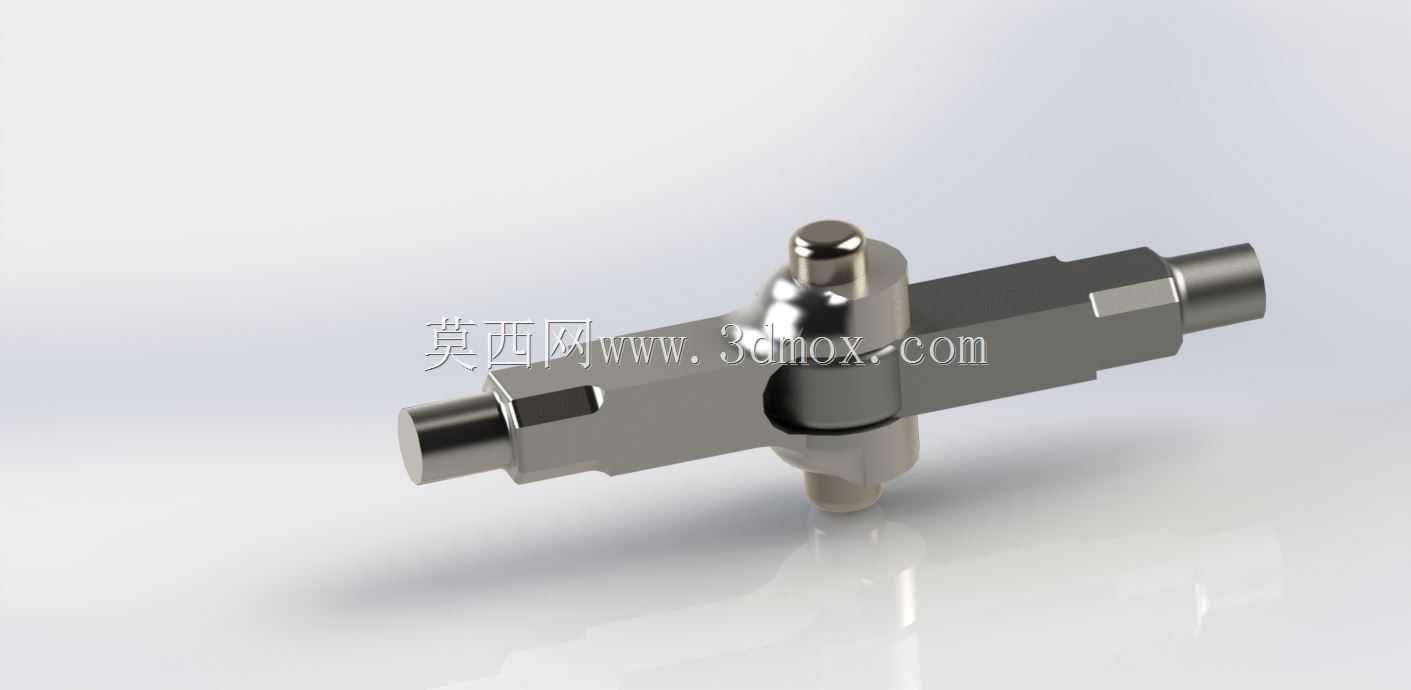

　　在重载行走机械的转向传动链路里，这类十字轴式转向关节是承担载荷传递与角度补偿的核心部件，区别于普通轻载万向节，该结构针对100kN级的轴向与径向复合载荷做了针对性的结构强化，主要应用在非道路工程车辆、重型农用机械的转向拉杆与转向桥连接位置，也可适配工业重载输送线的摆动铰接工位，解决传动链路存在小角度偏斜时的扭矩与推力传递问题，避免硬连接带来的应力集中断裂风险。从实际使用场景来看，这类关节需要同时承受转向时的推拉载荷、路面颠簸带来的冲击载荷，以及转向动作过程中相对转动带来的摩擦损耗，因此在结构设计时首先对十字轴的轴颈直径做了匹配计算，相较于同规格普通万向节，轴颈直径放大12%，轴颈根部采用大圆角过渡，消除应力集中点，

　　避免交变载荷下的疲劳断裂。关节的两个对接轴端采用了扁位加圆柱轴段的结构设计，圆柱轴段负责与配套的衬套或者安装孔形成回转配合，扁位结构则用于传递扭矩，防止轴与安装座之间出现相对转动导致的配合面磨损，安装时轴端的轴向定位依靠端部的卡簧槽配合孔用挡圈实现，不需要额外做复杂的锁紧结构，方便现场拆装维护。十字轴与外套的配合面预留了润滑脂存储腔，日常维护时可以通过预留的注油孔补充润滑脂，降低转动副的摩擦系数，延长部件的实际使用寿命，避免干磨导致的轴颈拉伤、间隙变大问题。从安装边界来看，该关节整体为对称式十字布局，两个对接轴的同轴度公差控制在0.02mm以内，十字轴的两个垂直轴线的垂直度公差控制在0.015mm，保证转动过程中不会出现卡滞，

　　传递载荷时受力均匀。外套的主体截面为方形切边结构，相比整圆结构，在安装时可以更好地适配安装座的限位槽，防止关节整体在安装座内出现周向转动，同时切边结构也能降低整体重量，在保证结构强度的前提下减少无效材料的使用。设计过程中针对载荷传递路径做了有限元校核，当承受100kN的轴向推拉载荷时，最大应力出现在十字轴轴颈的根部位置，应力值远低于常用合金结构钢的许用应力，安全系数满足重载工况的使用要求，同时针对转向时的最大摆角做了限位设计，允许的最大工作摆角为25度，完全覆盖车辆转向时的拉杆摆动角度范围，不会出现运动干涉。在实际选型适配时，需要注意对接轴的直径与安装座的配合公差，一般采用H7/h6的间隙配合，既保证转动灵活，

　　又不会因为间隙过大导致冲击载荷变大，轴端的连接扁位需要与安装座的卡槽紧密贴合，避免出现间隙导致的传动冲击。这类关节相比球头式转向连接件，承载能力更强，抗冲击性能更好，适合在大载荷、工况恶劣的场景下使用，不存在球头磨损后松旷脱出的风险，结构可靠性更高，同时整体结构的零件数量少，加工工艺性好，十字轴采用渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既耐磨又能承受冲击载荷，外套采用中碳钢调质处理，整体强度足够，配合面做磨削加工，保证配合精度。在三维建模过程中，所有配合面的尺寸公差、形位公差都做了参数化设置，修改轴径、摆角等参数时可以快速驱动模型更新，方便后续针对不同载荷等级的场景做变型设计，模型的装配关系完全按照实际装配流程搭建，转动副的运动范围做了限位约束，可以直接用于运动仿真，验证转向过程中是否存在干涉，也可以导入有限元软件直接做载荷工况的应力分析，不需要额外做模型的简化处理，大幅提高后续设计迭代的效率。
