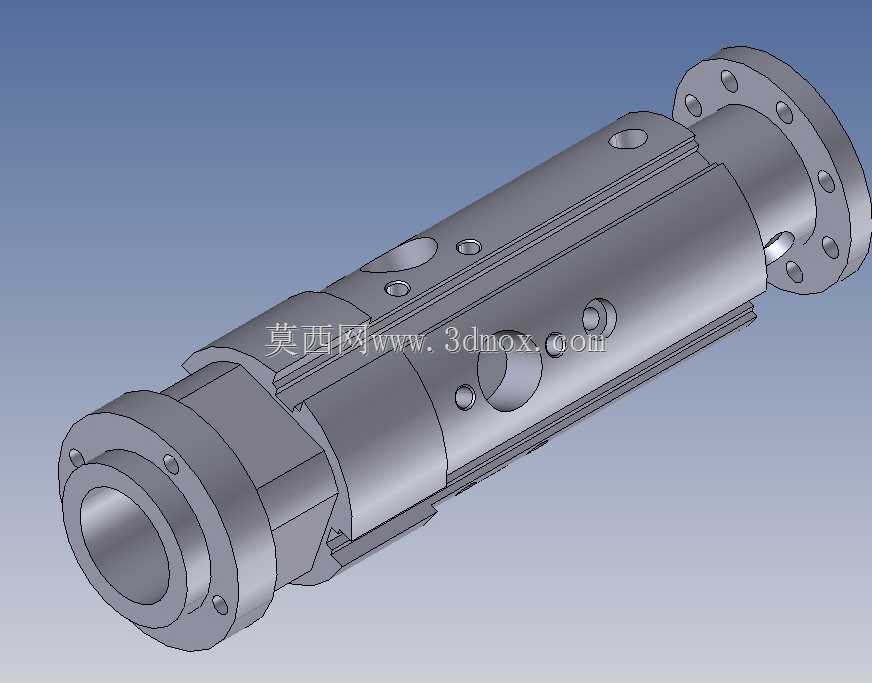

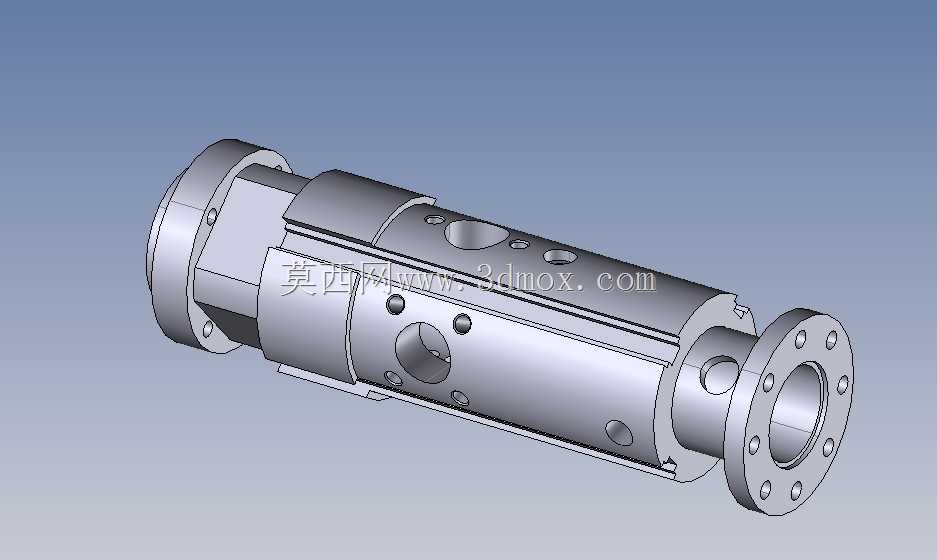

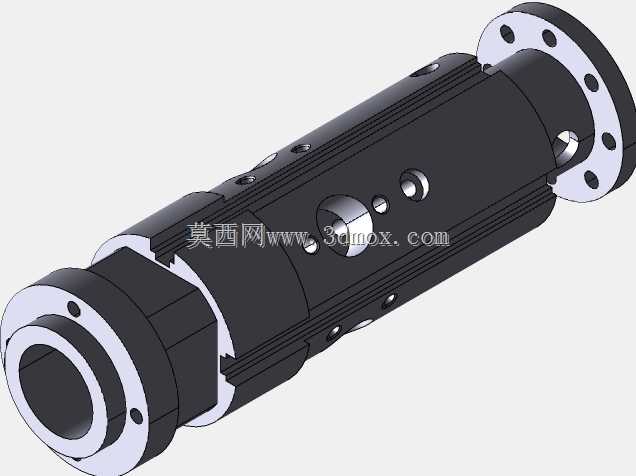

车床活刀车削用流体分发主轴结构

　　这款结构件是适配普通卧式车床、数控车床活刀具安装工位的流体介质分发核心部件，主要承担车削加工过程中向旋转状态的活刀具输送冷却介质、高压切削液或是驱动刀具动作的压力流体的功能，解决了车床主轴旋转状态下外部固定管路与旋转刀具端的流体连通问题，避免管路随轴旋转缠绕的故障。从实际加工场景来看，在采用活刀具进行端面槽加工、偏心孔车削、径向进给车削这类工序时，刀具需要持续的内冷却供给来降低刀尖切削温度，同时部分液压驱动的活刀具还需要稳定的压力油输入来实现径向进给动作，这款分发结构就是安装在车床主轴后端或者刀架动力输入端的衔接部件，一端连接固定的外部管路，另一端随主轴同步旋转，通过内部的环形流道设计实现不同通路的流体独立输送，不会出现不同介质串腔的问题。

　　设计过程中首先考虑了安装边界的适配性，两端采用标准法兰连接结构，法兰端的螺栓孔位置、止口尺寸匹配常见车床主轴的后端安装尺寸，不需要额外加工过渡转接板就可以直接完成安装，整体筒式的主体结构沿轴向布置，不会额外占用过多的轴向安装空间，避免和车床后端的防护罩、皮带轮组件产生干涉。主体外圆上分布的多个径向接口分别对应不同的流体通路，接口位置做了沉孔设计，安装管路接头时可以保证接头端面和主体贴合密封，不会出现高压下的渗漏问题。内部流道的设计采用了环形槽配耐磨密封环的结构，旋转部分和固定部分的配合面选择了小间隙配合，表面做了硬化处理，长期高速旋转下也不会出现配合面磨损导致的泄漏，同时密封环采用了耐油耐切削液的氟橡胶材质，适配不同类型的流体介质，不管是水基切削液还是液压油都可以稳定输送。

　　结构上的轴向通孔是为了配合车床主轴的棒料通过需求，不会因为安装该分发部件就阻挡主轴中心的棒料送料通道，适配长棒料连续车削的加工场景。外圆上分布的多个固定螺纹孔用于安装固定端的支撑座，保证旋转过程中整体结构的同轴度，避免因为偏心产生振动影响车削加工的表面质量。两端的法兰端面都做了磨削加工，平面度控制在0.02mm以内，安装时和配合面紧密贴合，既可以保证连接刚性，也能辅助端面密封的效果。在实际选型适配时，只需要确认主轴端的法兰止口尺寸、所需流体通路的数量、工作介质的压力范围，就可以直接匹配安装，不需要对原有车床结构做改动。使用过程中，该部件可以稳定在车床主轴最高工作转速下运行，内部流道的压力损失控制在5%以内，能够保证活刀具端的冷却压力和驱动压力稳定，不会因为压力波动导致刀具进给不到位或者冷却不足烧刀的问题。日常维护只需要定期检查密封环的磨损情况，更换密封件就可以长期使用，整体结构没有易损的复杂传动部件，可靠性较高，适合批量生产的车床加工场景长期连续运行。
