一英寸球头运动相机快装转接支座

　　这套转接支座的核心定位，是把户外车载、摩托骑行、工业巡检、运动拍摄场景里大量通用的一英寸球头挂载系统，和运动相机原生的叉耳快装接口做刚性衔接，解决两类挂载标准不互通的现场痛点。现场作业里，一英寸球头支架凭借球头万向调节、锁紧后抗振能力强、兼容车载吸盘、车把夹、设备立杆、工装悬臂等多种基座的优势，已经成为移动拍摄、设备临时观测点位布置的通用挂载接口；而运动相机本身自带的双叉耳插接结构，需要搭配专用的快装插片才能固定，以往跨系统转接要么靠扎带捆绑、要么用多块叠片转接，不仅调节自由度受限，在车辆颠簸、设备运行振动的工况下还容易出现松转、滑脱，这套支座把两类接口直接整合为单一零件，省去了中间叠层连接件，整体挂载刚性提升非常明显。

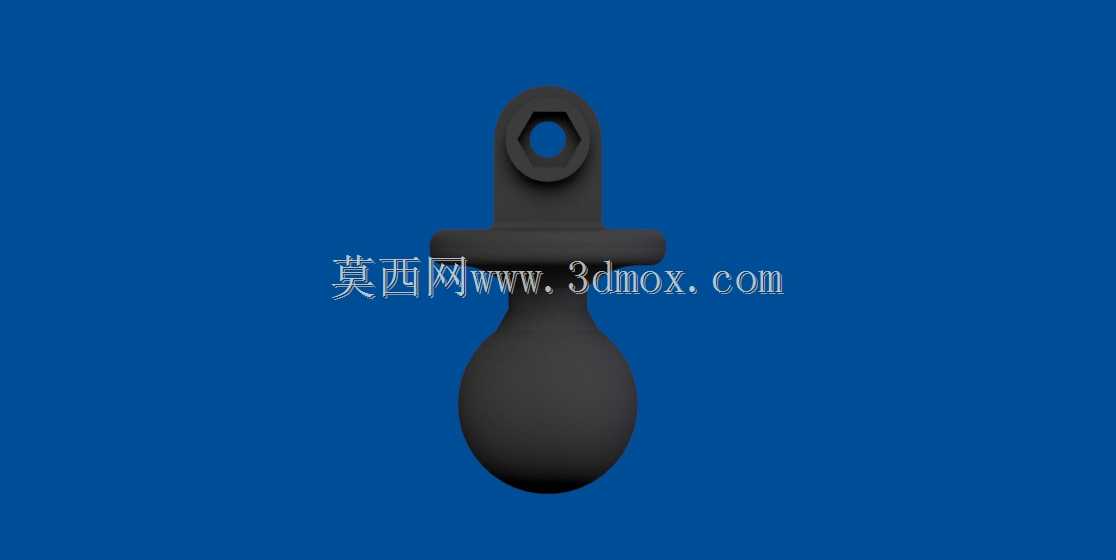

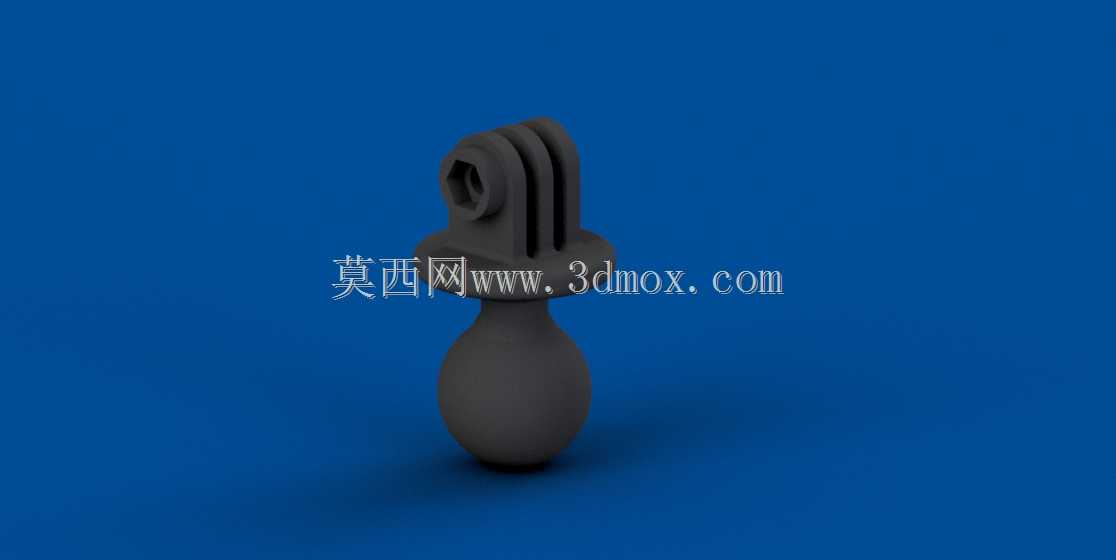

　　从结构设计思路来看，零件下半部分直接采用标准1英寸规格的实心球头，球径按照通用球头夹具的夹持公差做匹配，球头表面预留足够的夹持摩擦面，能够直接压入市面主流的一英寸球头锁紧夹座，球头和上方法兰基座衔接的位置做了渐变缩颈过渡，既避免球头转动调节时和夹座边缘发生运动干涉，也保证夹座可以覆盖球头足够的包角，锁紧后不会出现球头滑脱的问题。球头上方延伸出圆形法兰盘，盘体边缘做凸起挡边，一方面作为上方叉耳结构的安装基准，另一方面也能在插接相机时起到轴向限位作用，避免相机插装到位后过度下压触碰球头区域。

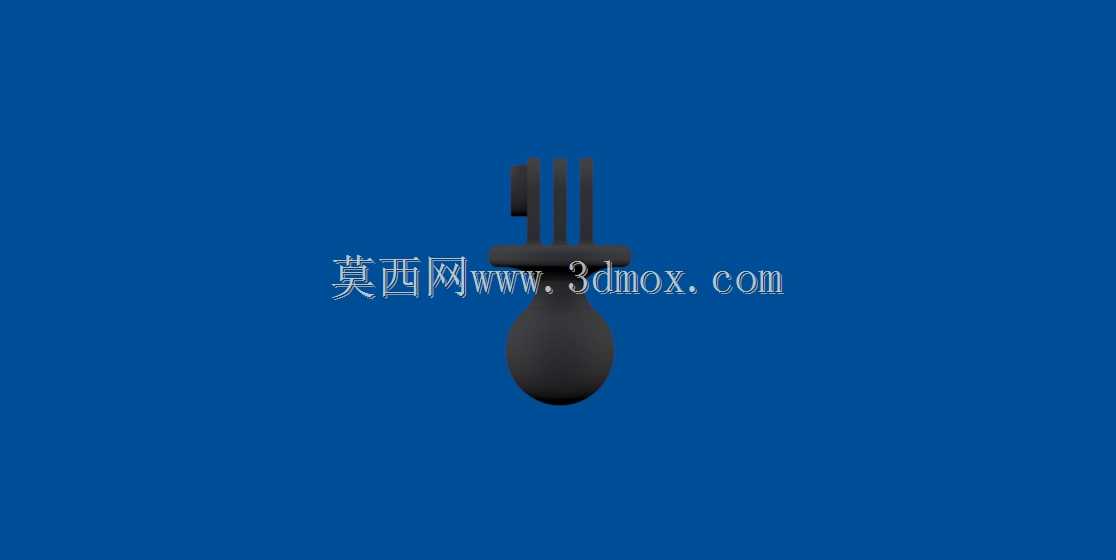

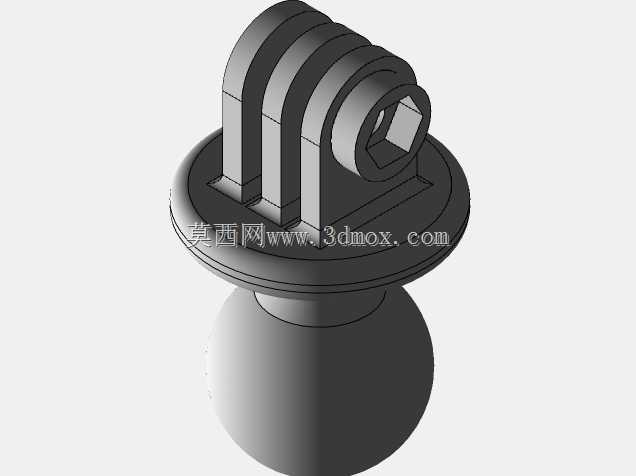

　　法兰盘上方直接一体成型运动相机标准的双叉耳插接结构，两片平行叉耳的间距、叉耳上同轴销孔的孔径，都严格对照运动相机原生快装接口的尺寸做匹配：叉耳间距刚好容纳相机底部的插接舌片，同轴销孔对准后可以直接穿入原厂的快装锁紧螺杆或者快拆销，不需要额外改装相机本体。叉耳外侧做了多道平行的加强筋，从叉耳顶端一直延伸到下方法兰盘面，在不明显增加零件整体重量的前提下，大幅提升叉耳侧向的抗弯折能力——实际骑行拍摄里，相机受风阻、路面颠簸带来的侧向载荷全部作用在叉耳位置，加厚加筋的结构可以避免长期受力后叉耳向外张开、销孔旷量变大的问题。叉耳端部的销孔采用内六角适配的沉孔设计，锁紧螺杆拧入后，螺杆头部完全沉入沉孔内，不会突出叉耳外侧面，避免相机插装时和叉耳发生磕碰，也让整体外观更规整。

　　安装边界方面，球头部分装入球头夹座后，万向调节的角度范围可以覆盖前后俯仰、左右旋转全方向，调节到位后夹座锁紧螺栓拧紧，球头被抱紧即可固定拍摄角度；上方叉耳和相机连接时，相机插接舌片推入两叉耳之间的间隙，销孔对齐后穿入锁紧件，锁紧后相机和转接支座成为刚性整体，不会出现相对转动。整个零件的外轮廓最大尺寸集中在下方球头和中部法兰盘，安装后周边不需要预留过大的操作空间，哪怕是在车把、设备机架这类狭窄安装位置，也能顺利完成装调。零件整体一体成型，没有额外的装配缝隙，在户外淋雨、多尘的工况下，不会出现拼接缝隙进灰卡滞的问题，日常维护只需要擦拭球头表面、保证销孔内无泥沙即可，长期使用的可靠性远高于多片拼接的转接方案，既适配运动相机的户外拍摄需求，也可以用来固定搭载运动相机的工业巡检记录设备，在机床运行记录、流水线工位作业记录、户外工程施工记录这类场景下都能稳定使用。
