槽式双驱动多用途搅拌设备结构设计

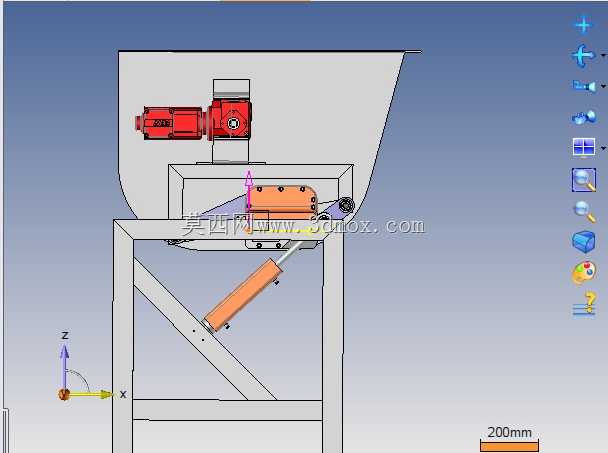

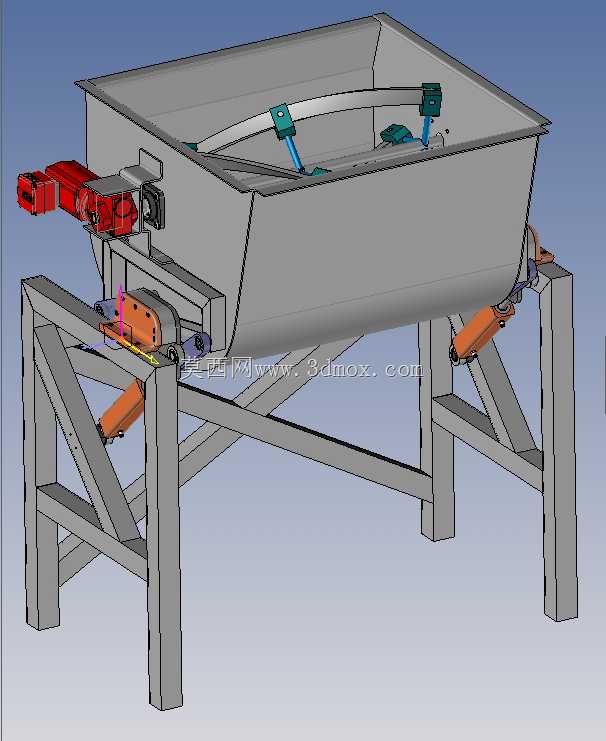

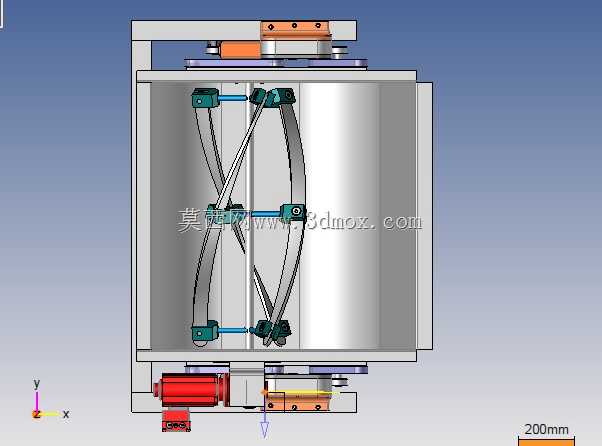

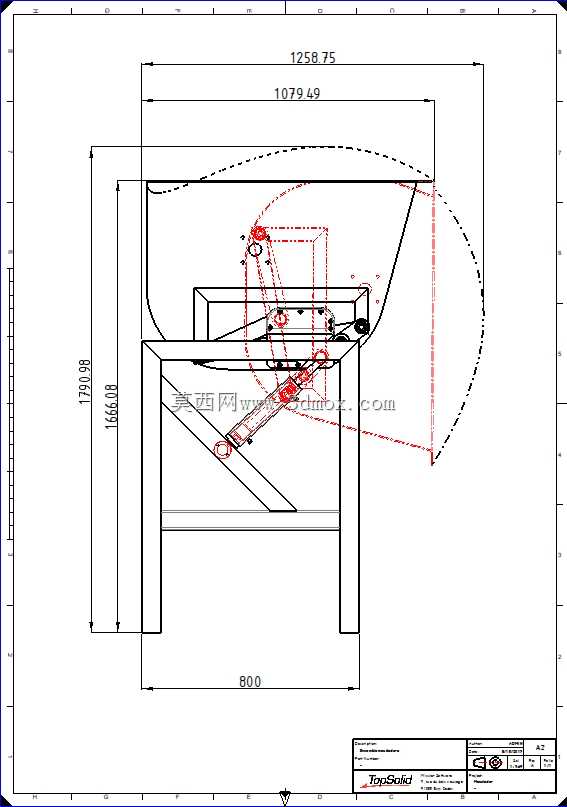

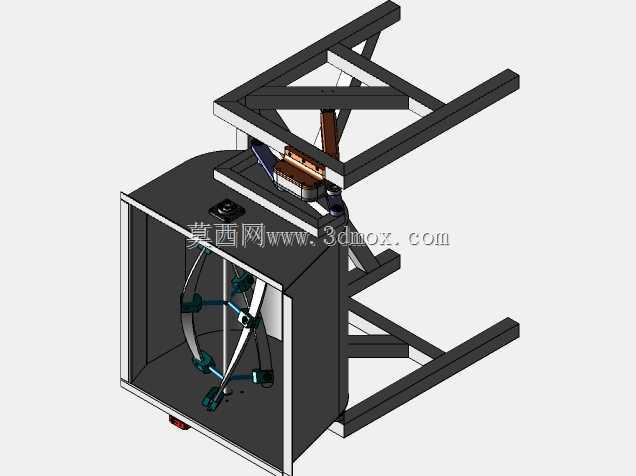

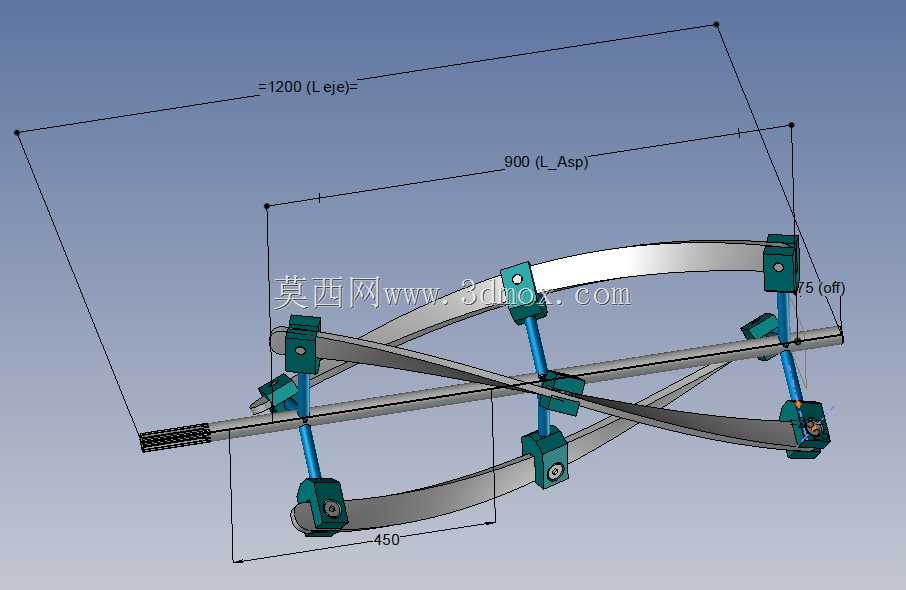

这款槽式搅拌设备主要面向中小型建材加工、农牧饲料拌合、食品原料预混等分散式作业场景，可适配干性粉体、半湿性膏体、带颗粒的混合物料的均匀拌合需求，相比立式搅拌设备，它的低槽体设计更适配小批量多批次的上料作业，无需配置高位上料平台，单人即可完成投料、拌合、出料的全流程操作，适合乡镇小型加工坊、工地现场临时拌合、养殖场自配饲料等对场地适配性要求高的使用场景。设备核心采用U型平底槽体作为拌合腔体，槽体边缘做外翻折边加固，既可以避免物料投料时外溢，也能提升槽体整体的抗形变能力，满载物料时槽壁不会因为侧压力出现外鼓变形；槽体内部配置横向布置的双组搅拌桨叶，桨叶通过端部的夹固组件与传动轴连接，可根据拌合物料的特性更换不同角度、不同形态的桨叶，拌合高粘度膏体时换用大倾角刮壁桨叶，拌合干性颗粒物料时换用窄叶打散桨叶，无需改动整体传动结构即可适配不同物料的拌合需求。设备的支撑机架采用标准工业型材焊接成型，支腿做斜撑交叉加固，底部预留水平调节脚垫的安装位置，可适配不平整的作业地面，机架与槽体之间通过减震垫连接，能抵消搅拌作业时产生的高频震动，降低作业噪音同时避免机架连接螺栓长期受震动出现松脱。传动部分采用双侧侧装驱动布局，两个驱动单元分别布置在槽体两端的机架侧方，相比单端驱动的结构，它可以缩短传动轴的受力跨度，避免长轴满载转动时出现挠曲变形，传动效率更高，也能降低传动轴的密封件磨损速度，减少物料漏入传动舱的风险；槽体底部配置可开合的卸料闸门，闸门通过侧方的气动推杆控制开合，拌合完成后可快速开启闸门完成卸料，槽底的平底设计不会残留积料，清理时只需用清水冲洗即可，无清洁死角。设备整体的安装边界紧凑，整机宽度适配常规厂房的单开门宽度，无需拆解即可完成转场搬运，进料口高度适配人工投料的舒适操作区间，长期作业不会造成操作人员的腰部劳损，所有传动部件都外置在槽体外侧，日常维护时无需拆开槽体即可完成轴承润滑、密封件更换、驱动部件检修等操作，后期维护成本更低。
