五辐双肋改装款汽车轮毂三维设计

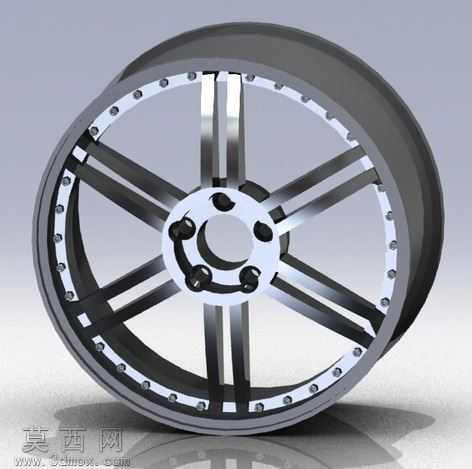

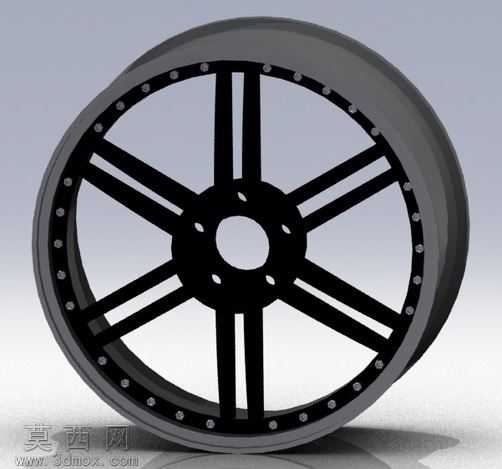

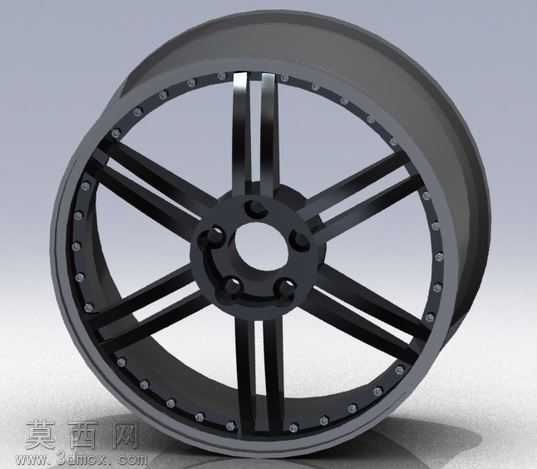

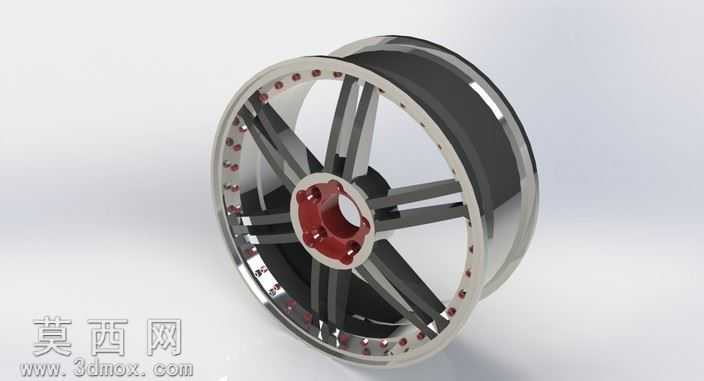

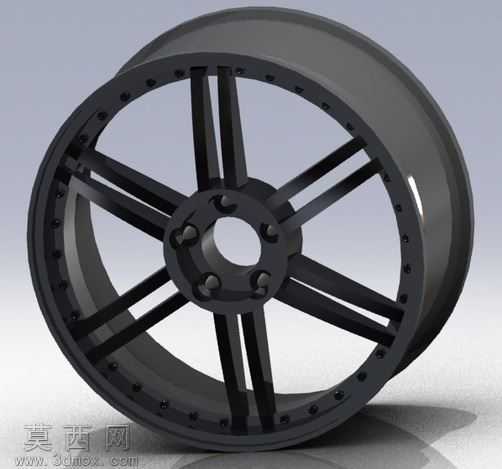

本作品为汽车改装款轮毂的三维数字化设计成果，建模阶段以乘用车改装轮毂的通用安装规范为基准，首先确定轮毂的核心安装参数：中心定位孔直径适配常规家用乘用车的轴头尺寸，五颗螺栓孔按照标准PCD节圆直径均匀分布，确保与车辆法兰盘的安装匹配度。建模过程采用参数化草图驱动特征的方式构建整体结构，首先绘制轮辋的回转截面轮廓，通过回转特征生成轮辋的基础筒体，再对轮辋边缘的胎圈座、凸缘结构进行细节处理，保证轮胎安装的贴合精度。轮辐部分采用五组双肋辐条的对称布局，每组辐条由两根平行的等宽肋条构成，从中心安装盘位置向外延伸至轮辋内侧的连接环，辐条与中心盘、轮辋的衔接位置均做了平滑的圆角过渡，既避免应力集中，也提升了造型的流畅感。轮辋外圈设计了一圈均匀分布的铆钉装饰结构，每颗铆钉的位置按照等角度圆周阵列排布，还原了竞技风格改装轮毂的外观特征。材质与渲染阶段，为轮毂主体赋予哑光黑金属材质，调整材质的粗糙度参数模拟磨砂金属的细腻质感，轮辋外圈的铆钉部分赋予亮面镀铬金属材质，通过材质对比强化结构层次；场景中搭建了柔和的三点布光系统，主光从侧上方投射勾勒轮毂的轮廓线条，辅光补亮暗部结构避免细节丢失，背景采用浅灰色渐变突出主体，最终渲染效果清晰呈现了轮毂的结构细节与材质质感。设计过程中兼顾了造型美观性与结构合理性，辐条的排布角度经过反复调整，在保证视觉运动感的同时，预留了足够的刹车系统散热空间，轮辋的截面尺寸符合常规民用改装轮胎的适配标准，整体结构无干涉、无破面，可用于改装方案展示、3D打印样件制作等场景。
