铅笔夹持式木质圆规绘图工具结构

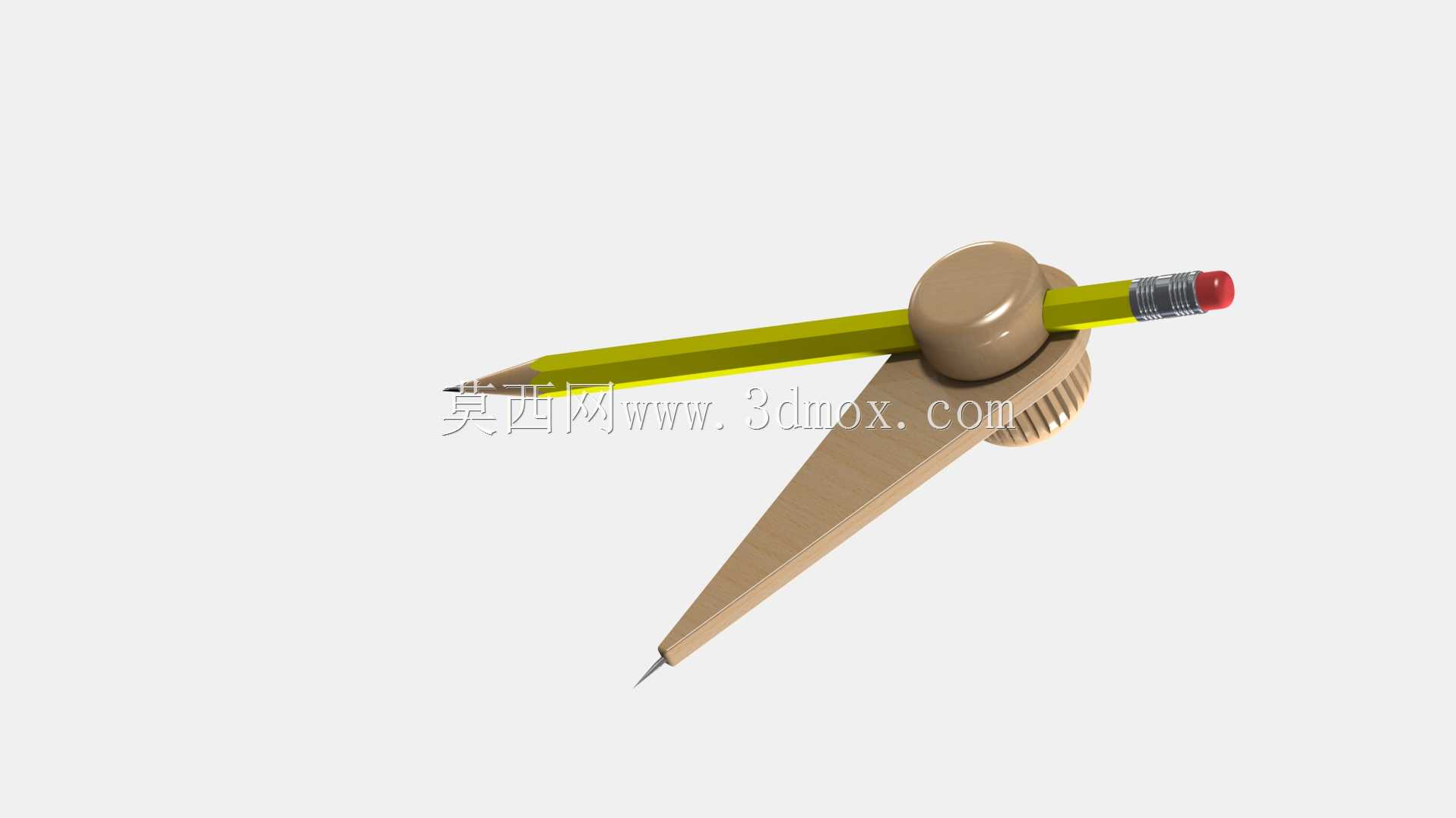

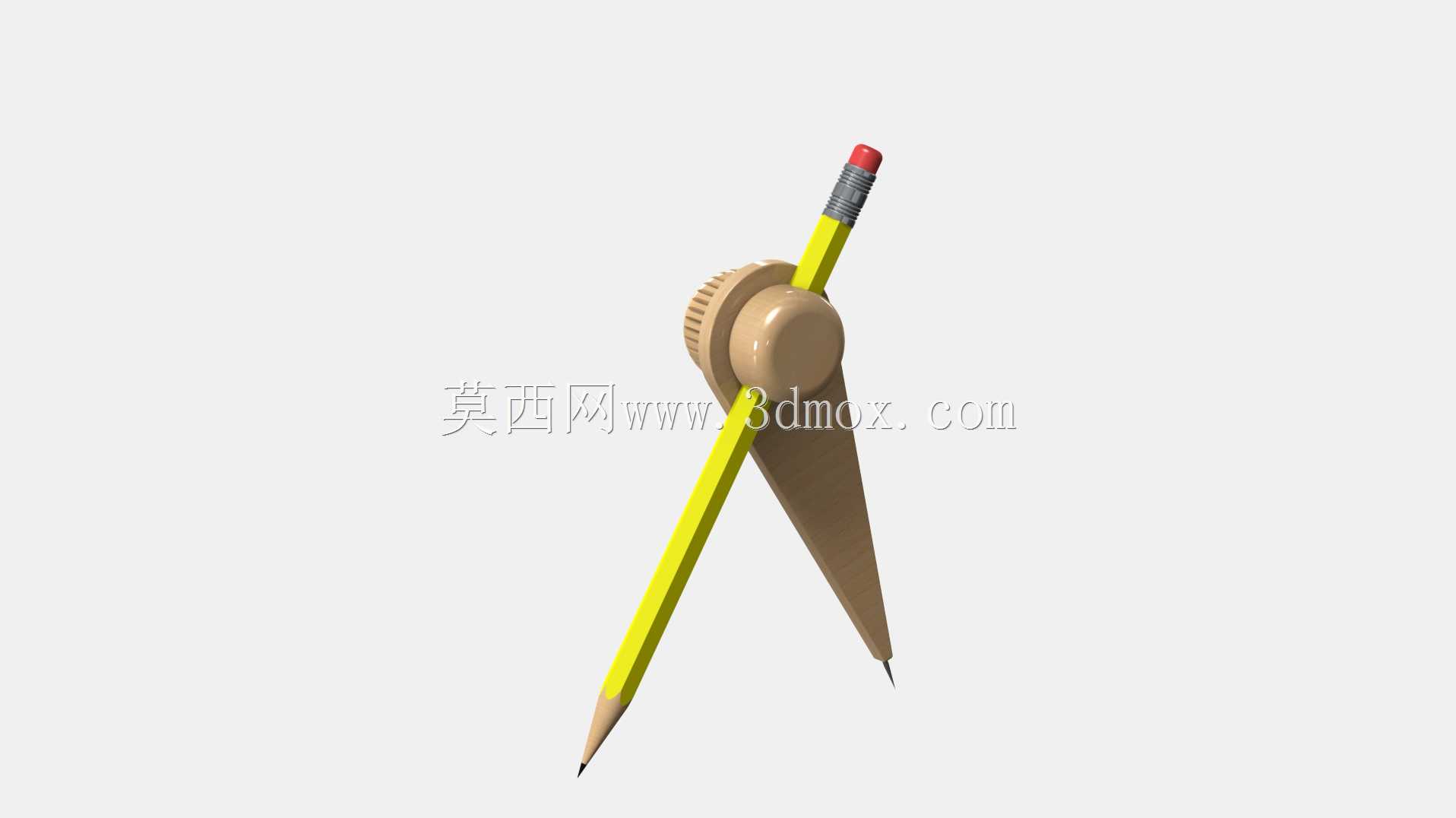

　　日常手工绘图、木作放样、小型板材划线作业中，常遇到需要快速适配普通铅笔完成圆弧绘制、线段等分、间距测量的场景，这款夹持式木质绘图构件正是针对这类零散作业需求设计的便携辅助工具。不同于常规金属圆规的一体式结构，该构件采用分体夹持设计，主体为木质切削加工成型，整体结构分为铅笔夹持槽、锁紧旋钮、定心支脚三个核心功能部分，无需搭配专用绘图铅芯，直接取用日常使用的标准六角杆、圆杆铅笔即可完成装配，适配市面上绝大多数常规书写铅笔的杆径范围，省去了专用铅芯耗材的采购与替换成本，在车间临时划线、学生手工绘图、木工小料放样等场景下，取用随手可得的铅笔就能快速开展作业。从结构设计逻辑来看，该构件的夹持槽采用半开放圆弧槽结构，

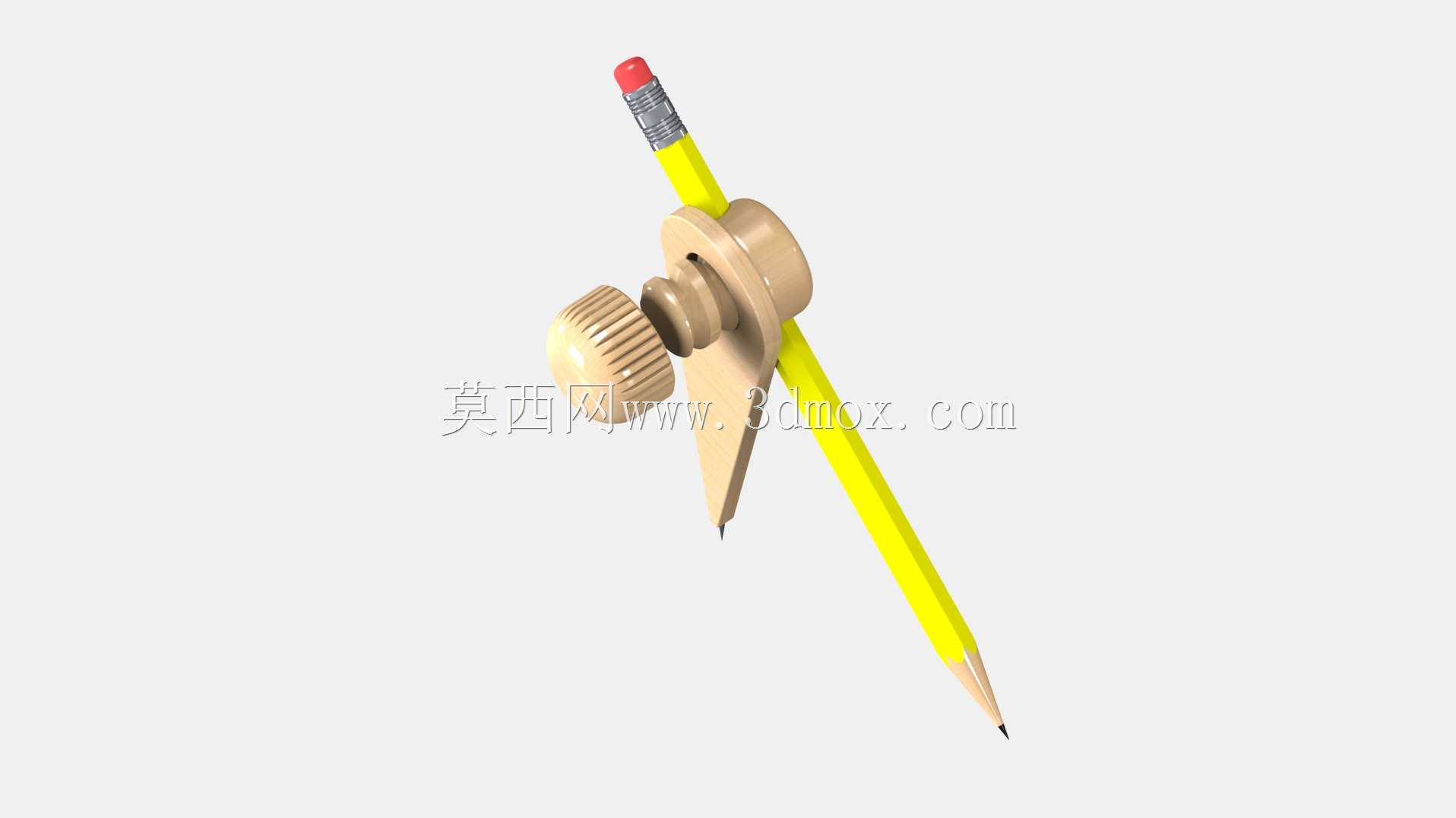

　　槽体内壁做了细微的防滑纹理处理，配合侧面的滚花木质锁紧旋钮，旋钮通过螺纹副与主体连接，旋紧时可通过旋钮端面的压力将铅笔牢牢压在夹持槽内，避免绘图过程中铅笔滑移导致的圆弧半径偏差；定心支脚与夹持主体为一体化木质切削成型，支脚端部做了锐角打磨处理，划线时可稳定扎入木质板材、绘图纸张表面，不会出现定心点滑移的问题，支脚与铅笔笔尖的间距可通过调整铅笔在夹持槽内的伸出长度自由调节，最小可绘制半径5mm的小圆弧，最大可适配铅笔伸出长度绘制半径150mm左右的圆弧，覆盖日常手工绘图、小工件划线的绝大多数半径需求。考虑到木质材料的加工特性，整个构件的棱边都做了R1左右的圆角倒钝处理，没有尖锐的金属毛边，手持操作时不会划伤手部，整体重量仅十余克，

　　可直接夹在绘图本、工作服口袋中携带，不会增加额外的负重。在实际使用场景中，该构件除了完成常规的圆规绘图功能外，还可临时作为小型间距卡尺使用，通过调整定心支脚与铅笔笔尖的间距，快速比对两个孔位、两条划线之间的距离，在没有专用卡尺的临时作业场景下可完成快速的间距校核；同时也可作为线段分割器使用，配合铅笔在待分割的板材、纸张上通过多次等距圆弧交点标记，快速完成线段的等分作业，无需额外的直尺测量计算。从安装与适配边界来看，该构件对夹持的铅笔杆径适配范围在6mm到9mm之间，覆盖常规HB铅笔、彩色铅笔、自动铅笔的常规杆径，锁紧旋钮的螺纹行程为8mm，即使杆径存在小幅偏差也可通过旋钮的旋入深度调整夹紧力，不会出现夹不紧或者无法装入的问题；

　　定心支脚的突出长度为10mm，在厚度1mm到8mm的纸张、三合板、薄木片上划线时，支脚可稳定扎入基材表面，不会因为支脚过长导致基材穿孔过大，也不会因为支脚过短出现定心打滑的问题。木质主体的表面做了细打磨处理，没有做额外的油漆涂层，手持时的摩擦力适中，长时间绘图操作也不会出现手滑的问题，相比金属材质的圆规，冬季操作时不会有冰手的触感，更适合长时间的手工绘图作业。在结构强度方面，主体采用硬质木材切削成型，锁紧旋钮的螺纹部位做了加厚处理，反复旋紧松开也不会出现螺纹滑牙的问题，正常使用场景下的使用寿命远高于普通塑料材质的学生圆规，即使出现夹持槽磨损的问题，也可通过简单的砂纸打磨修整后继续使用，维护成本极低。
