长距离钢丝网带水平输送设备结构

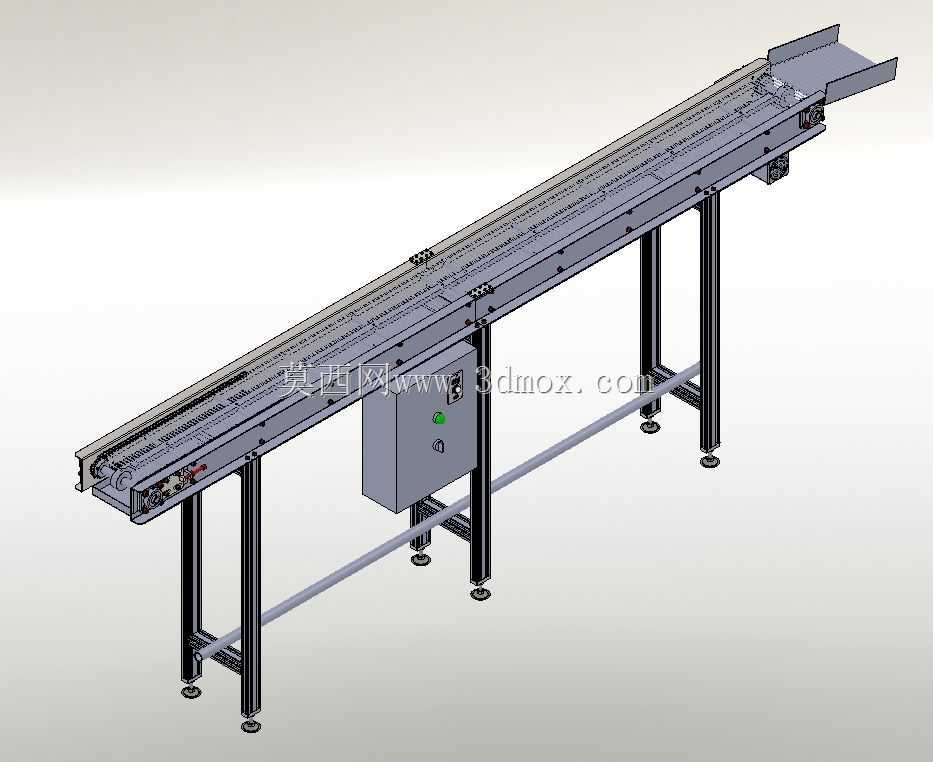

　　这款钢丝网输送结构主要面向轻工加工、食品分拣、电子元器件组装、小型五金件周转这类需要连续水平输送散料或小型工件的生产场景，相比皮带输送，钢丝网带的镂空结构能在输送过程中实现沥液、通风散热、碎屑漏排的附加功能，适配需要在线完成冷却、清洗沥干、废料筛除的工序段。从实际落地的使用逻辑来看，设备整体采用分段式铝型材或碳钢方管焊接机架作为承载主体，四条支撑腿底部配置可调脚杯，可在地面不平整的车间环境下调整整机水平度，单腿调节行程预留30mm余量，能抵消大部分车间地坪的铺装误差，支撑腿之间加装横向连接杆件，避免长距离输送时机架出现侧向晃动或共振，整机长度方向可根据产线布局需求做模块化拼接，单段标准节长度控制在2米范围内，方便进场运输与现场组装，宽度方向根据输送物料的最大尺寸预留两侧各50mm的安全余量，防止物料在输送过程中卡滞在网带与侧边护板的间隙中。

　　传动端设计在设备的出料侧，采用减速电机直接驱动主动辊的结构，省去中间链轮传动的冗余环节，降低传动损耗与后期维护点，主动辊表面做滚花处理，增大与钢丝网带之间的摩擦力，避免网带在重载启动时出现打滑现象，从动端配置张紧调节机构，通过两侧的调节螺栓调整从动辊的前后位置，控制网带的张紧度，张紧行程预留80mm，可抵消网带长期运行后产生的塑性伸长量，无需频繁裁剪网带。网带本身采用不锈钢钢丝编织结构，钢丝直径根据输送物料的单重选择，常规轻型输送场景下选用1.2mm直径钢丝，网孔尺寸根据物料最小颗粒度调整，确保不会出现漏料问题，同时网带下方每隔300mm设置一组托辊，承托网带中部的重量，避免长距离输送时网带中部下垂导致物料堆积或跑偏。

　　侧边护板采用折弯钣金件制作，通过螺栓固定在机架两侧，高度高出网带上表面80mm，防止输送过程中物料从侧边掉落，护板与网带之间预留5mm间隙，避免运行过程中护板刮蹭网带造成异常磨损。设备中部集成独立的电气控制箱，箱体采用壁挂式安装在机架侧面，内置启停控制、过载保护、急停回路，控制箱面板设置启动、停止、急停按钮与运行指示灯，操作人员可在设备旁直接操作，控制箱的安装高度距离地面1.2米，符合人体操作的舒适高度，布线全部走机架内部的线槽，避免线缆外露被物料剐蹭或积灰。

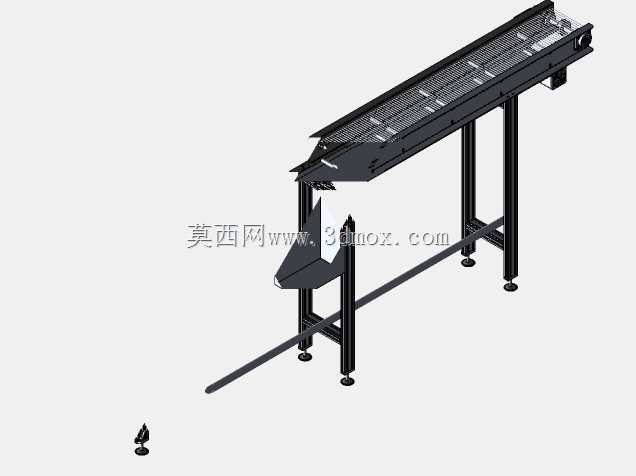

　　安装边界方面，设备进料端可对接上料工位的振动盘、机械手出料口或者上一工序的输送设备，出料端可直接衔接分拣台、包装机或者下一加工工序的设备，整机高度可根据对接设备的高度调整支撑腿的伸出长度，常规作业高度设置在离地面750mm到900mm区间，适配人工站立操作或者设备自动对接的高度需求。设计过程中特意将所有易损件都做了快拆结构设计，网带、托辊、轴承这些需要定期维护更换的部件，都可以在不拆解整体机架的情况下完成拆卸更换，降低后期运维的时间成本，同时整机的重心控制在机架中心位置，即使在最大输送负载下，也不会出现侧翻风险，设备运行时的噪音控制在70分贝以内，符合车间生产的噪音标准。

　　在实际选型适配时，可根据输送物料的温度调整网带的材质，若输送高温烘干后的工件，可更换为耐高温的310不锈钢钢丝网带，若输送有腐蚀性的清洗后工件，可将机架与护板更换为304不锈钢材质，适配不同的生产工况。网带的运行速度可通过减速电机的调速器调整，速度范围覆盖0.1m/s到0.5m/s，可匹配不同生产节拍的产线需求，当需要实现节拍式输送时，也可在控制回路中增加光电传感器，配合PLC实现定距输送，适配自动化产线的联动需求。
