槽式封闭螺旋给料输送设备结构

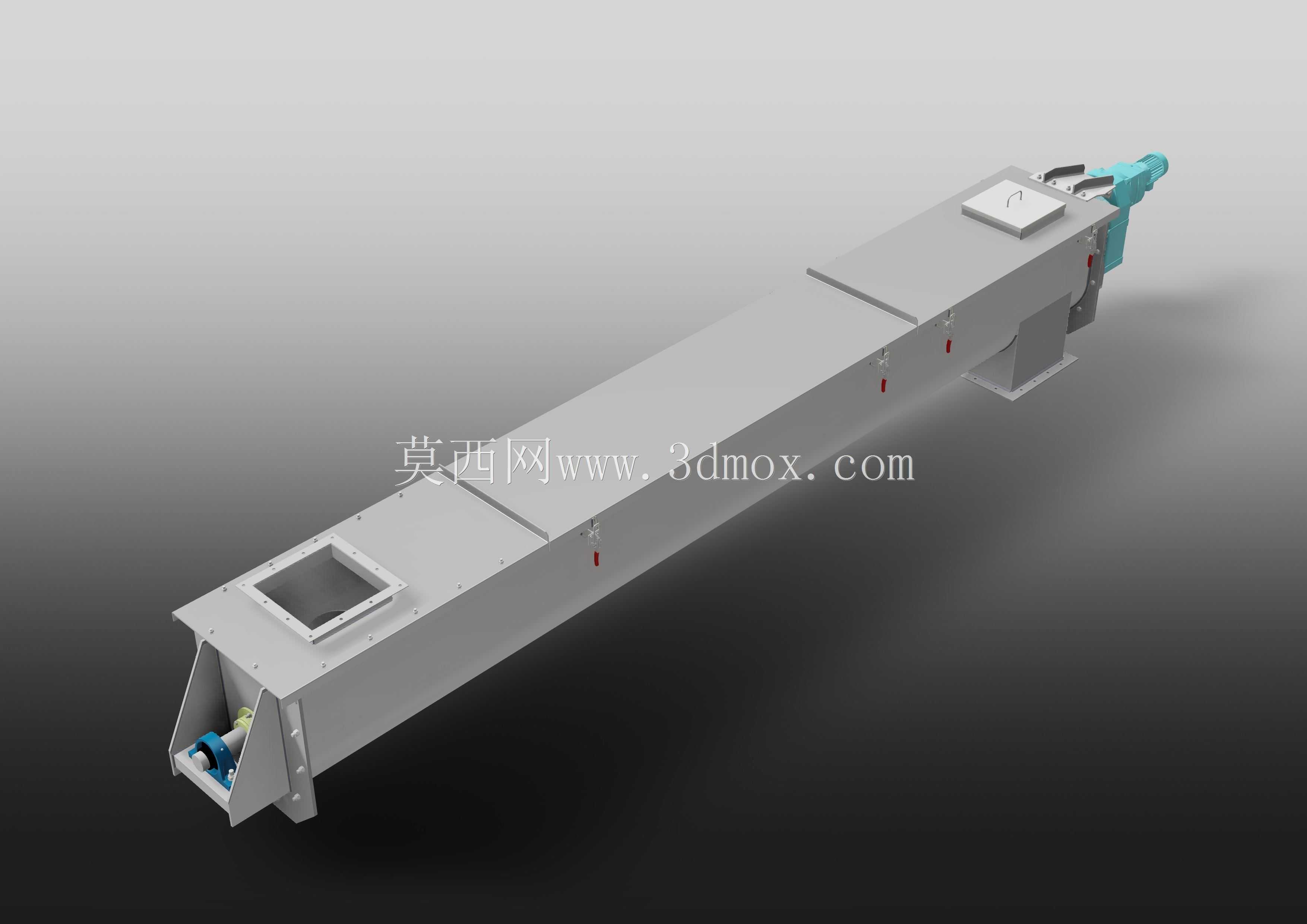

　　在散料处理的各类生产场景里，这类封闭槽式螺旋输送结构的应用覆盖范围极广，从粮食加工车间的粉料转运、建材行业的水泥生料输送，到化工领域的颗粒原料投料、环保工段的污泥半固态物料移送，都能见到这类设备的身影。不同于敞开式皮带输送易出现物料撒漏、扬尘外溢的问题，这种全封闭槽体结构能完全把输送过程和外部车间环境隔离开，输送粉质物料时不会出现粉尘飘散到车间的情况，输送有一定异味或者易受潮的物料时，也能避免外部杂质混入、物料特性发生变化，同时槽体上方预留的方形进料口可以直接和上游料仓的出料段对接，不需要额外做复杂的转接溜管，安装时能减少不少现场配做的工作量。

　　从结构设计的逻辑来看，整个设备的承载主体是长条形的U型槽体，槽体上覆盖分段式的盖板，每段盖板都通过快拆式的压扣和槽体连接，日常检修时不需要把整个盖板全部掀开，只需要打开对应位置的盖板就能观察内部螺旋叶片的磨损情况、清理卡滞的物料，比整体焊接封死的结构维护效率高很多。槽体一端的驱动端集成了动力安装座，直连驱动单元的输出轴，省去了额外的链轮、皮带轮传动结构，既减少了传动环节的功率损耗，也缩小了设备整体的安装长度，在车间布局空间比较紧张的工况下，这种直连结构的适配性更强。槽体底部每隔一段距离就设置了支撑脚座，脚座上预留了螺栓安装孔，现场安装时可以直接把设备固定在预埋的槽钢基础或者设备平台上，不需要额外焊接支撑支架，能缩短现场安装的周期。

　　设备内部的输送核心是连续的螺旋叶片轴，叶片和槽体内壁之间预留了均匀的间隙，这个间隙的尺寸经过反复校核，既不会因为间隙太小导致叶片和槽体摩擦产生异响、磨损加快，也不会因为间隙太大导致物料在槽底残留，输送含水率稍高的黏性物料时也不会出现大量物料粘在槽壁推不动的情况。螺旋轴的两端都配置了带密封结构的轴承座，密封件采用组合式的防尘密封结构，能阻挡细粉料进入轴承内部，避免轴承因为进粉出现卡滞、提前失效的问题，日常维护时只需要定期给轴承注油就能保证长期稳定运行。槽体末端的下方预留了方形出料口，出料口的尺寸和进料口做了匹配设计，可以直接和下游的称重设备、搅拌设备或者提升机的进料段对接，物料从进料口落入槽体后，随着螺旋轴的转动被持续推送到出料口排出，整个输送过程是连续均匀的，能很好地匹配上游连续出料、下游连续进料的生产节奏，不会出现物料断流或者瞬间下料量过大冲料的问题。

　　从安装边界的角度考虑，这类输送设备的长度可以根据现场的输送距离做模块化拼接，每段标准槽段的长度统一，现场安装时只需要把相邻槽段通过法兰连接、做好密封就能组装成需要的长度，不需要在现场做大量的切割、焊接作业。设备的整体宽度控制在较窄的范围内，安装时只需要在两侧预留少量的检修空间就能满足日常维护需求，不会占用过多的车间横向空间。驱动端的接线位置预留了足够的操作空间，电气布线时可以直接沿着槽体侧面的走线槽布置线缆，整体布线整齐也能避免线缆被物料剐蹭破损。另外槽体上设置的多个观察口可以在设备运行时随时观察内部物料的输送状态，不需要停机就能判断物料是否出现堵料、架桥的情况，能减少不必要的停机检查时间，提升整条生产线的运行效率。在处理磨琢性较强的物料时，还可以在槽体内壁贴装耐磨衬板，衬板通过螺栓固定，磨损后只需要更换衬板就能继续使用，不需要整体更换槽体，能降低设备长期使用的维护成本。
