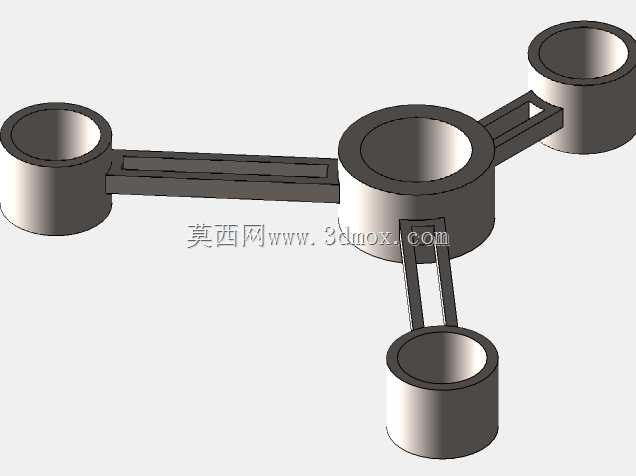

本次展示的铰接类构件模型,核心应用于多连杆传动系统的铰接点位,常见于工程机械作业臂铰接段、农用机械转向联动机构、工业设备门体联动铰链组这类需要多自由度转动传递载荷的场景,实际运行中需要同时承受径向载荷、轴向窜动力以及周期性交变弯矩,对结构的刚度、抗变形能力有明确的工程要求。从功能特性来看,该构件通过三个同轴度严格控制的铰接耳座,分别对接三个独立的传动连杆,中间的主体段作为载荷传递的核心承力结构,需要将三个耳座传递来的分散载荷进行汇交传递,避免局部应力集中导致的构件断裂或塑性变形。设计过程中首先围绕铰接点位的运动包络进行边界划定,三个耳座的中心距严格匹配对接连杆的安装孔距,耳座的内孔直径适配标准铰接销轴的尺寸公差,
预留了润滑脂槽的布设空间,避免销轴转动过程中出现干磨卡滞;主体段采用变截面过渡结构,在耳座与主体连接的位置做了圆弧倒角处理,从根源上降低应力集中系数,避免载荷作用下的应力突变。外形尺寸方面,三个耳座的轴向长度根据对接连杆的厚度确定,保证销轴安装后有足够的支撑长度,不会出现偏载导致的销轴弯曲;主体段的截面尺寸根据初步估算的最大工作载荷进行初选,再通过有限元静力分析进行迭代优化,在保证刚度满足要求的前提下尽可能去除冗余材料,降低构件整体重量。安装边界上,三个耳座的端面都预留了销轴止动槽的安装空间,装配时可以通过卡圈对销轴进行轴向固定,避免运行过程中销轴窜出;构件的整体转动范围通过相邻耳座之间的间隙进行控制,

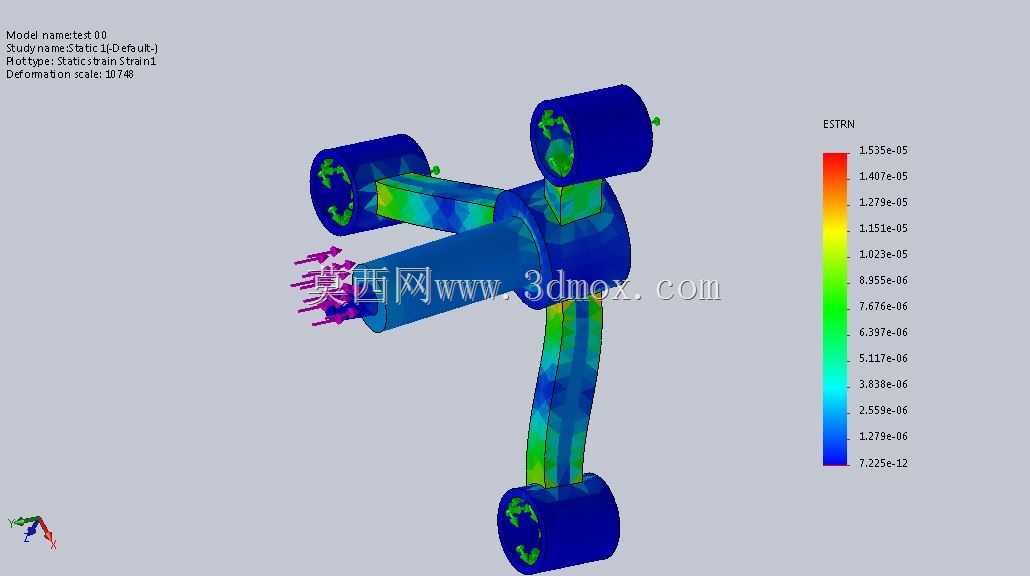

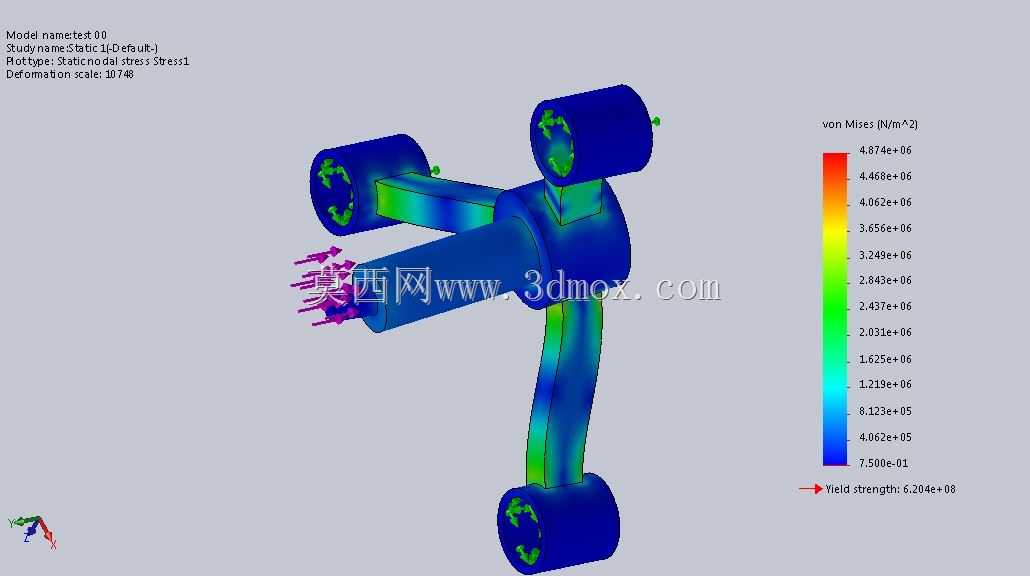

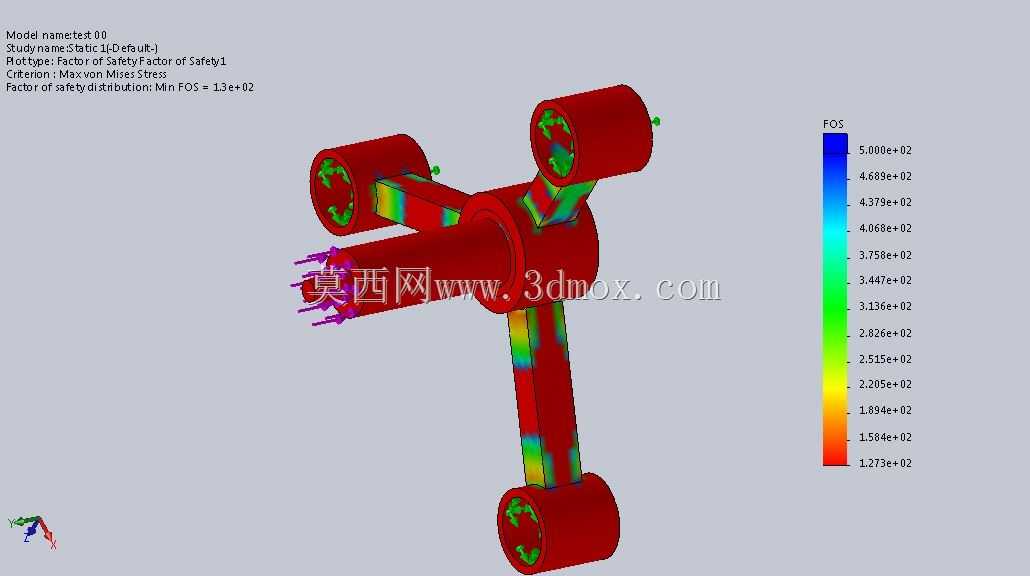

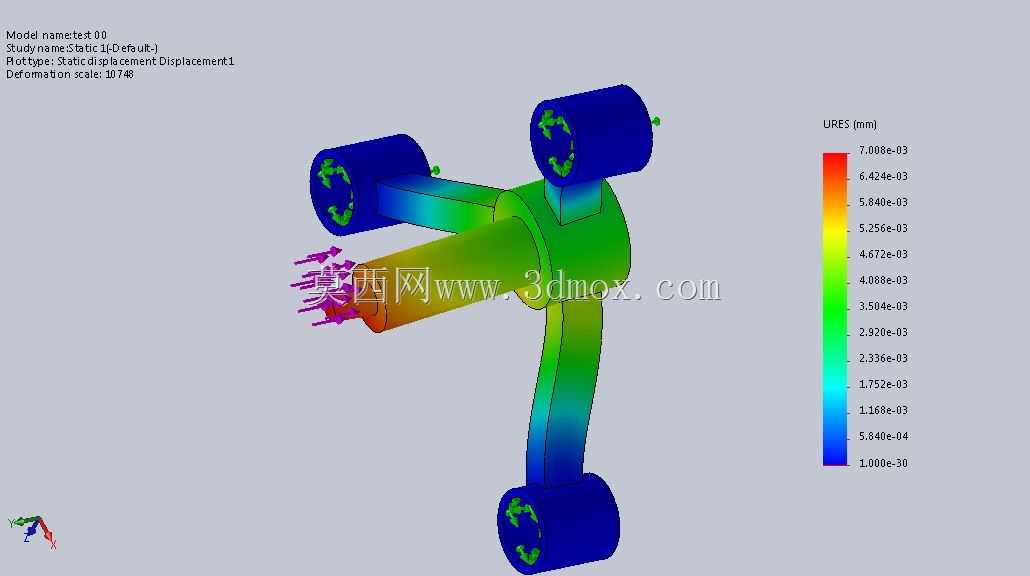

避免连杆转动到极限位置时出现结构干涉。本次静力分析的边界条件按照实际工况进行加载,将其中两个耳座的内孔面设置为固定约束,在第三个耳座的内孔面施加额定工作载荷,同时在主体段施加对应工况下的均布载荷,计算得到整体的位移变形云图与应力分布结果。从仿真结果可以看到,最大变形量出现在受载耳座的最外端,变形量处于材料允许的弹性变形范围内,不会影响构件的正常运动精度;最大应力出现在主体段与耳座连接的过渡位置,应力值远低于材料的屈服强度,留有足够的安全裕度,能够满足长期交变载荷下的使用要求。设计过程中还针对不同载荷工况进行了多组仿真校核,包括偏载工况、冲击载荷工况下的结构响应,针对应力相对较高的过渡区域进行了局部加厚处理,
在不显著增加整体重量的前提下提升了局部结构强度。这类铰接构件的仿真分析流程,能够在物理样机加工之前就完成结构强度与刚度的校核,大幅减少后续样机测试的迭代次数,降低研发阶段的成本投入,同时也能为后续的同类型铰接构件设计提供可参考的仿真参数与结构优化方向,避免设计过程中出现刚度不足导致的变形过大,或是冗余材料过多导致的构件笨重、材料浪费等问题。
- 全部评论(0)
- 模板大小: 1.06 MB
- 售价:5金币
- 下载次数: 71
- 系统要求: Rendering,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
