空间桁架焊接结构受力变形仿真分析

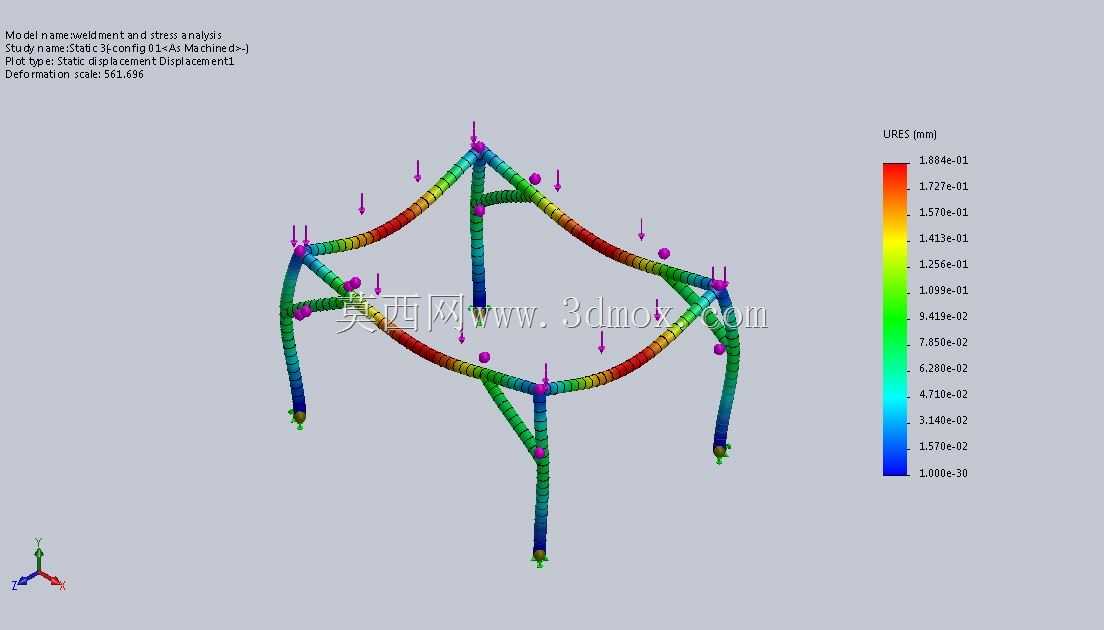

　　这类空间桁架焊接结构的仿真分析，常应用在户外临时支撑构架、小型设备承重支架、场馆临建设施的结构校核环节，实际工况中这类构件多采用圆管型材拼接焊接，节点位置通过满焊连接，整体需要承受竖向均布荷载、侧向风载以及偶尔的冲击荷载，一旦局部应力超过管材屈服强度或者焊接节点强度不足，很容易出现结构失稳垮塌的风险，因此在前期设计阶段完成应力与变形校核，能大幅降低现场安装后的安全隐患。从仿真云图的变形分布来看，结构中部的横向杆件变形量最大，颜色梯度显示该区域位移量达到整个结构的峰值，这和简支桁架的受力特性完全吻合——跨中位置弯矩最大，对应的挠度变形也最明显，而四个支脚位置的变形量最小，和固定约束的边界条件匹配，

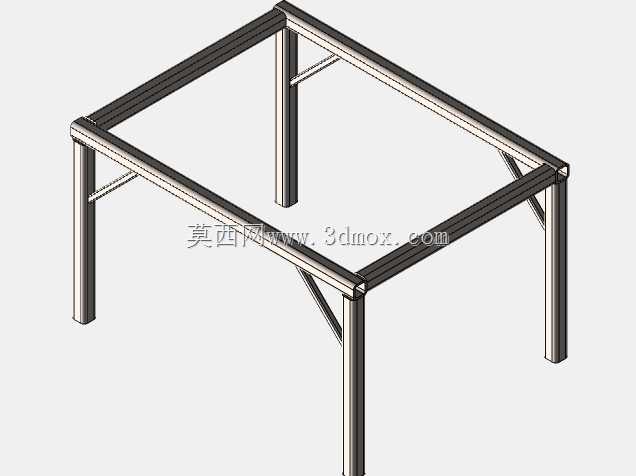

　　说明建模阶段的约束设置是贴合实际安装状态的：支脚底部采用完全固定约束，模拟和地面预埋件或者基座的刚性连接，不会出现水平位移与转动。设计这类焊接桁架的时候，首先要根据实际承载需求选定管材的壁厚与直径，常规临建支撑用的圆管多采用Q235材质，焊接节点处需要预留足够的焊脚尺寸，避免应力集中在焊缝位置导致开裂。从结构的拓扑形式来看，这个桁架采用了三角形稳定单元拼接，每一段横向、竖向、斜向的杆件都组成三角形格构，这种结构形式的优势是在相同耗材的前提下，整体刚度比纯矩形框架高30%以上，同时能把大部分荷载转化为杆件的轴力，减少杆件受弯带来的局部应力过大问题。在建模过程中，需要先绘制三维线框作为骨架，再沿着线框扫描生成圆管实体，

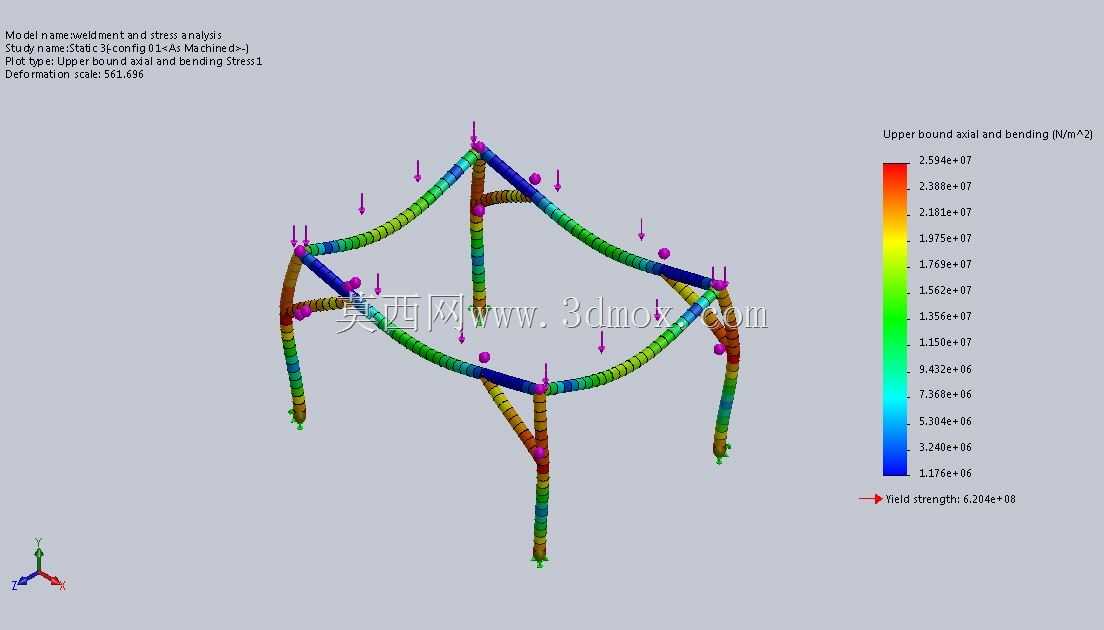

　　节点位置要做布尔合并处理，确保焊接位置的力传递路径连续，不能出现杆件之间的缝隙或者独立实体，否则仿真计算的时候会出现应力奇异的问题，导致结果失真。实际安装的时候，这类结构的支脚需要和基础通过螺栓连接或者焊接固定，安装边界要保证四个支脚的支撑面在同一水平面上，避免出现虚脚导致某个支脚受力过大，提前产生局部变形。从应力分布的规律来看，斜向杆件的应力水平普遍高于竖向直杆，这是因为斜杆主要承担剪力传递的作用，把跨中的荷载逐步传递到两侧支脚，因此在选型的时候斜杆的壁厚可以适当比横向杆件加厚1-2mm，提升抗剪承载能力，而跨中位置的横向杆件因为受弯变形最大，可以在杆件内部增加衬管或者外部焊接加强筋，降低最大挠度值，

　　避免变形过大影响上部承载的设备或者结构的正常使用。做这类焊接结构的仿真分析时，还要考虑焊接残余应力的影响，不过常规工程校核中如果是小直径薄壁管焊接，残余应力的影响占比不高，通常只需要校核外荷载下的静应力与变形即可，只有在承受动荷载或者疲劳荷载的场景下，才需要额外加入焊接残余应力的耦合分析。另外，结构的整体尺寸要匹配现场的安装空间，支脚的跨距不能超过基础的预埋点位间距，顶部的承载面尺寸要和上部被支撑构件的安装孔位对齐，避免现场安装的时候出现错位需要二次切割焊接，破坏原有结构的受力连续性。从云图的色标范围来看，最大变形量控制在毫米级，说明这个结构的刚度设计是满足常规工程要求的，常规承重支架的允许挠度通常是跨度的1/500，只要仿真得到的最大变形量低于这个阈值，就可以满足正常使用需求，不会出现肉眼可见的明显下挠。
