五棱柱储水容器静水压变形仿真分析

　　在民用供水、工业循环储水、小型水处理单元的现场布设场景中，非规则截面储水容器的结构强度校核一直是结构设计环节容易出现疏漏的部分，不同于常规圆形、矩形水箱，五棱柱形态的储水结构因为棱边的应力集中效应，在满水工况下的变形分布规律无法直接套用规则容器的经验公式，必须通过有限元静力学仿真完成全区域的变形量核算，才能给后续的壁厚选型、加强筋布置提供可靠的数据支撑。

　　本次仿真分析的对象为立式五棱柱储水结构，整体采用直立落地式安装，底部设置五个均布的支撑点位，对应五边形底面的五个角点位置，安装时需要保证支撑面的平面度公差控制在每米2mm以内，避免因基础不平导致的附加装配应力叠加到水压载荷上，造成局部变形量超出设计阈值。容器的棱边采用圆弧过渡处理，过渡半径根据壁厚做匹配设计，避免直角棱边带来的应力突变，在仿真前处理阶段，对棱边区域做网格局部加密，加密区域的网格尺寸为主体面网格尺寸的三分之一，保证应力梯度较大的区域计算结果收敛，不会出现数值失真的问题。

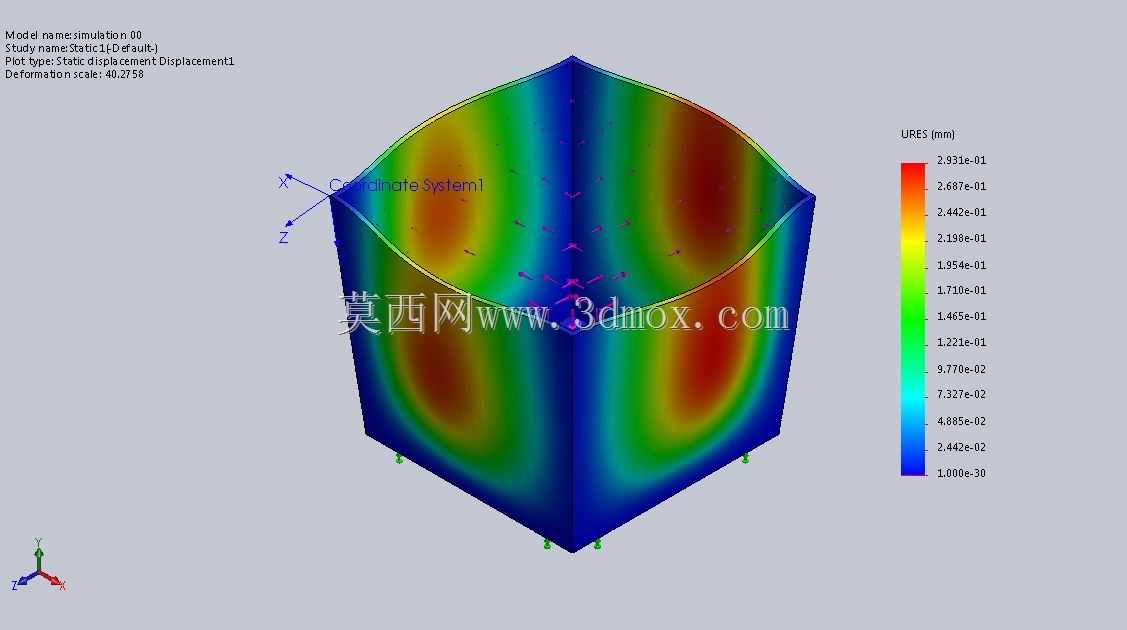

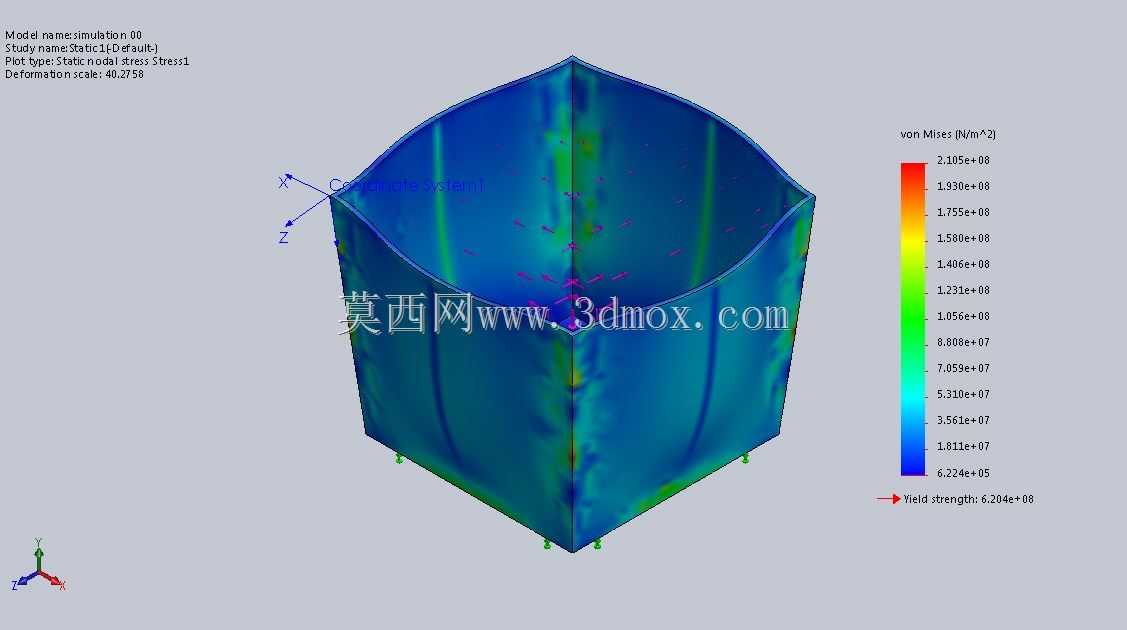

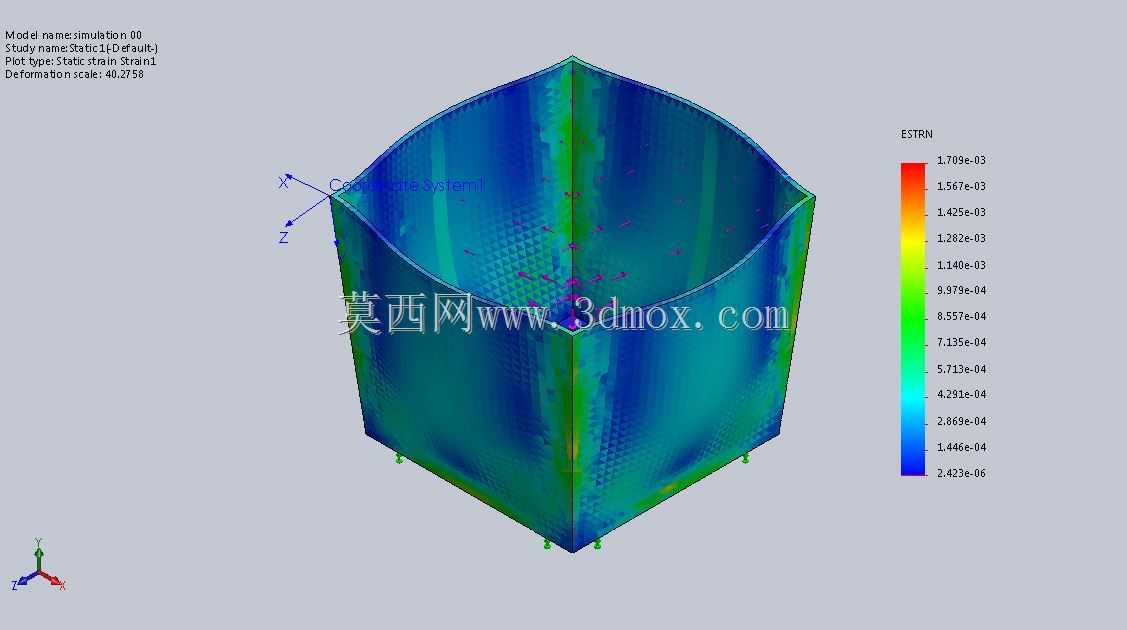

　　从仿真的载荷施加逻辑来看，静水压载荷遵循液体压强随深度线性增加的规律，以容器内部液面为压强零点，沿竖直向下方向逐步递增，载荷方向垂直于容器所有内壁面，完全还原实际满水状态下的受力状态，底部支撑位置设置固定约束，限制三个方向的平动自由度，不额外添加转动约束，模拟实际放置在硬质基础上的支撑边界，避免过约束导致的计算结果偏于危险。从后处理得到的位移云图可以观察到，容器的最大变形出现在每个侧壁面的中下部区域，越靠近棱边的位置变形量越小，棱边位置因为相邻两个壁面的相互支撑，结构刚度远大于壁面中部，变形量仅为最大变形位置的十分之一左右，而靠近顶部液面的区域因为水压较小，整体变形量处于极低水平，这一分布规律和现场实测的同类型容器变形趋势完全吻合。

　　在设计思路层面，这类五棱柱储水结构的选型往往是为了适配现场的异形安装空间，在有限的占地范围内最大化储水容积，相比矩形水箱，五棱柱结构没有正对的平行壁面，满水状态下的液体晃荡幅度更小，适合用在有轻微振动的配套设备场景中，比如移动式供水机组、车载临时储水单元等场景。设计过程中需要根据仿真得到的变形分布，在壁面中下部变形较大的区域布置环形加强筋，加强筋的间距根据变形梯度设置，变形越大的区域筋条间距越小，不需要在整个壁面满布加强结构，在控制整体重量的前提下把最大变形量控制在许用范围内，避免因为变形过大导致壁面焊缝开裂、密封失效的问题。

　　从安装边界的角度考虑，该类储水容器的外接管路接口需要避开壁面变形最大的区域，尽量布置在靠近棱边或者靠近顶部的低变形位置，防止容器充水变形后管路接口出现错位，引发连接部位渗漏。底部支撑位置需要对应设置加强翻边，把支撑点的局部应力分散到相邻的两个壁面上，避免长期满载状态下底部角点出现局部压溃变形。仿真过程中还需要对比不同壁厚下的变形数据，在满足强度刚度要求的前提下尽量选取较薄的壁板材料，平衡材料成本和结构性能，避免过度设计带来的不必要成本增加。

　　对于结构设计从业者来说，这类非规则容器的静水压仿真不能直接套用规则容器的计算模型，必须根据实际的几何形态建立准确的仿真模型，重点关注棱边过渡区域、支撑点位、接口位置的局部应力和变形，不能仅凭经验判断结构的薄弱位置。很多现场出现的储水容器渗漏问题，往往就是因为设计阶段没有做针对性的仿真校核，把规则容器的加强结构直接套用到非规则截面上，导致局部变形超出密封结构的补偿能力，最终出现使用故障。通过这类全尺寸的静水压变形仿真，可以在设计阶段就精准定位结构的薄弱区域，针对性优化结构布置，减少后续样机测试的迭代次数，缩短整个产品的开发周期，也能避免现场投用后出现结构故障带来的运维成本。
