环箍试验用压力容器应力变形仿真分析模型

　　在承压类设备的研发验证环节，环箍约束工况下的壳体力学表现是绕不开的验证项，这类工况常见于带外抱箍紧固的储压罐体、管道抱箍固定段、车载承压气瓶的安装固定位等场景，实际运行中除了内部介质压力带来的环向、轴向拉应力，抱箍位置的局部约束会打断应力的连续分布，极易出现局部应力集中、变形不协调导致的密封失效甚至结构破损，这套仿真分析模型就是针对这类典型工况搭建的验证载体。模型主体采用长椭球封头等径对接的回转壳体结构，整体为中心轴对称构型，中间段为等直径圆柱筒身，两端采用标准长半轴椭球封头平滑过渡，没有额外的接管、法兰、支座等附加结构，目的是排除多余结构变量的干扰，纯粹获取环箍约束下纯壳体的应力与变形分布规律，

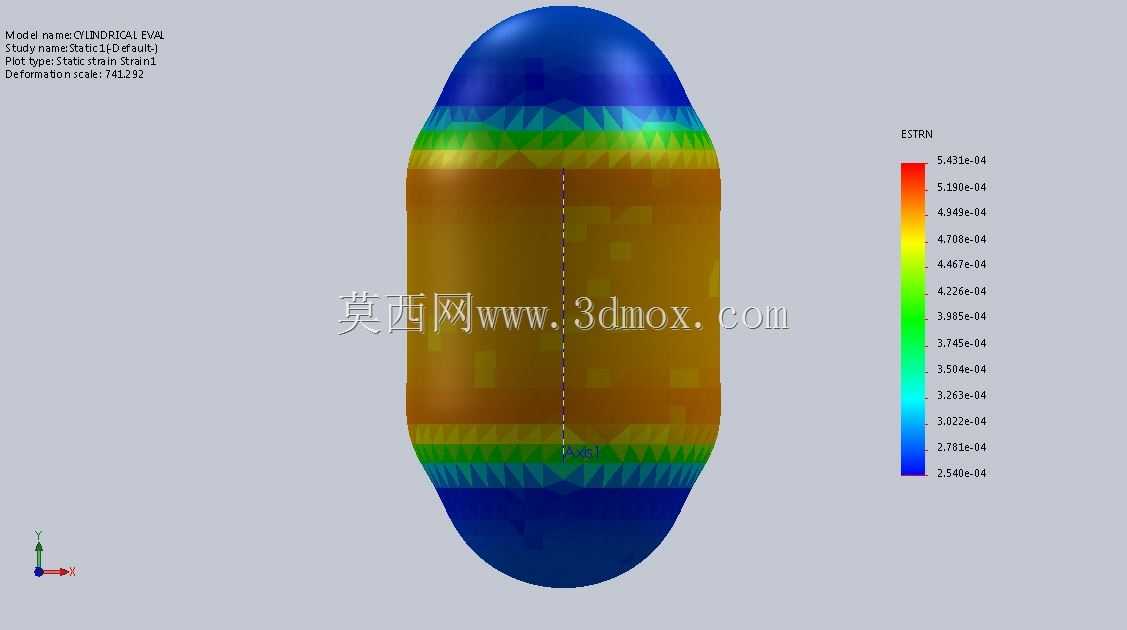

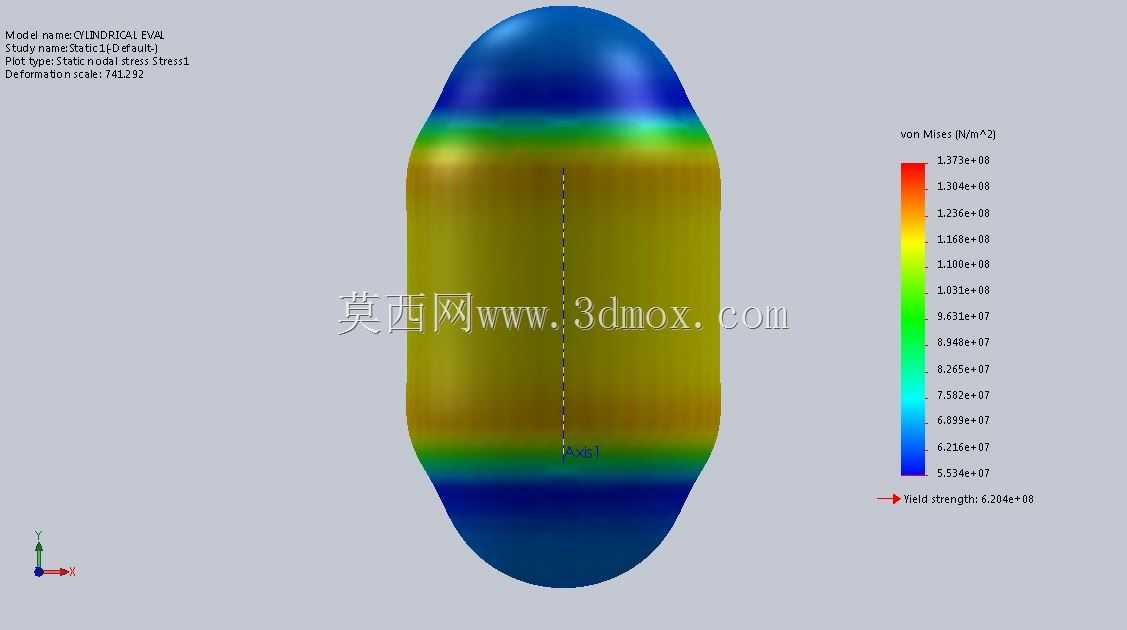

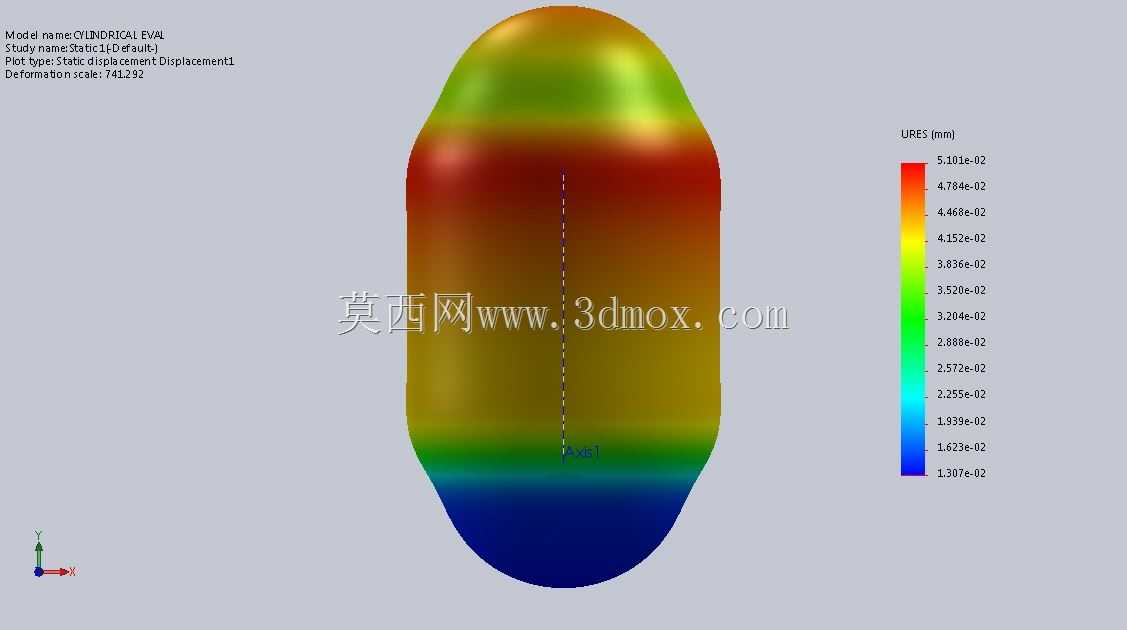

　　为后续带附件的实际产品设计提供基础数据参考。从仿真云图的分布特征来看，无约束状态下内压作用的长椭球封头壳体，应力分布呈现明显的分区特征：封头顶端区域因曲率连续变化，薄膜应力沿经线方向逐步过渡，而筒身段因为是等直径圆柱结构，环向应力约为轴向应力的两倍，是常规无约束承压壳体的典型应力分布；当在筒身中部施加环向抱箍约束后，约束位置的径向变形被完全限制，直接改变了周边区域的应力传递路径，云图中红色高变形区域集中在约束段上下两侧的筒身位置，这部分区域因为径向变形受约束位置的牵拉，出现了比无约束状态更高的局部变形量，而封头位置因为远离约束段，变形量从筒身向封头顶端逐步递减，呈现蓝绿渐变的低变形分布，和理论计算的变形趋势完全吻合。建模过程中，

　　壳体的壁厚参数按照薄壁承压容器的常规设计区间选取，保证径厚比符合中低压容器的通用设计范围，避免厚壁或超薄壁带来的特殊力学效应干扰试验结论；网格划分采用二阶实体单元，在环箍约束位置进行了网格局部加密，保证局部应力集中区域的计算精度，同时远离约束的封头区域采用稍粗的网格控制整体计算规模，平衡计算效率与结果准确性。边界条件设置上，除了环箍位置的径向位移约束，在壳体的中心对称面施加轴向对称约束，完全模拟抱箍抱紧后壳体的实际受限状态，内压载荷按照中低压容器的常用工作压力区间施加，保证计算结果具备实际工程参考价值。这套模型的输出结果可以直接指导实际产品的抱箍位置设计：比如抱箍的宽度不能过窄，否则会导致局部约束应力陡增，

　　长期运行下容易出现局部疲劳裂纹；抱箍的安装位置要尽量远离封头与筒身的连接焊缝位置，避免焊缝本身的焊接残余应力和约束带来的附加应力叠加，提升结构的疲劳寿命；对于需要在抱箍位置布置密封结构的产品，还可以根据变形云图的数值，匹配对应压缩量的密封件，避免因为壳体变形量超过密封件的补偿能力导致泄漏。在实际工程应用中，这类环箍试验的仿真结论还可以延伸到更多场景，比如管道的带压堵漏卡具设计、压力容器的外加强圈结构优化、柔性承压容器的绑带固定结构设计等，核心都是掌握局部环向约束下回转壳体的应力变形分布规律，在设计阶段就规避潜在的结构风险，减少物理试验的迭代次数，缩短产品研发周期。建模时特意省略了所有非必要的工艺结构，比如焊接坡口、圆角、加工余量等，就是为了把核心的力学规律清晰呈现出来，结构工程师在做具体产品设计时，可以在这个基础模型上叠加自身产品的特有结构，快速完成特定工况下的力学验证，不需要从零开始搭建基础壳体模型，也不用反复调试基础边界条件的合理性，大幅提升设计验证的效率。
