悬臂梁静力学位移仿真分析结构模型

　　在通用机械结构设计场景中，悬臂梁是应用覆盖范围极广的基础承载构件，从自动化生产线的物料支撑托架、检测设备的探针安装臂，到小型工程机械的操作杆基座、输送线的侧装导向支架，都能见到这类一端固定约束、另一端承受外载的结构形式。这类构件的设计合理性，直接决定了配套设备的运行稳定性与长期服役寿命，一旦刚度不足出现过量形变，轻则导致配套安装的功能部件定位精度偏移，重则引发结构疲劳断裂造成生产事故。

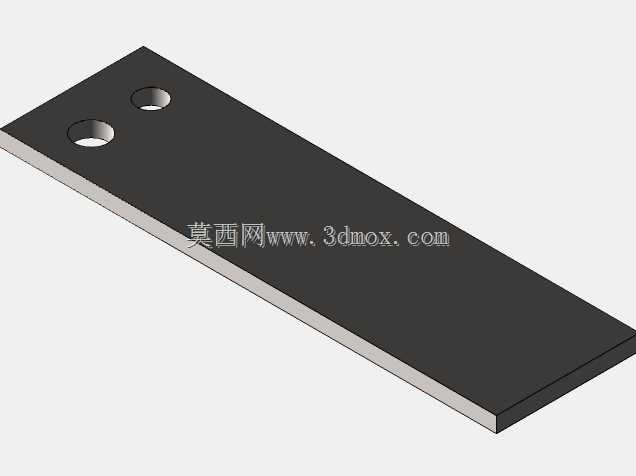

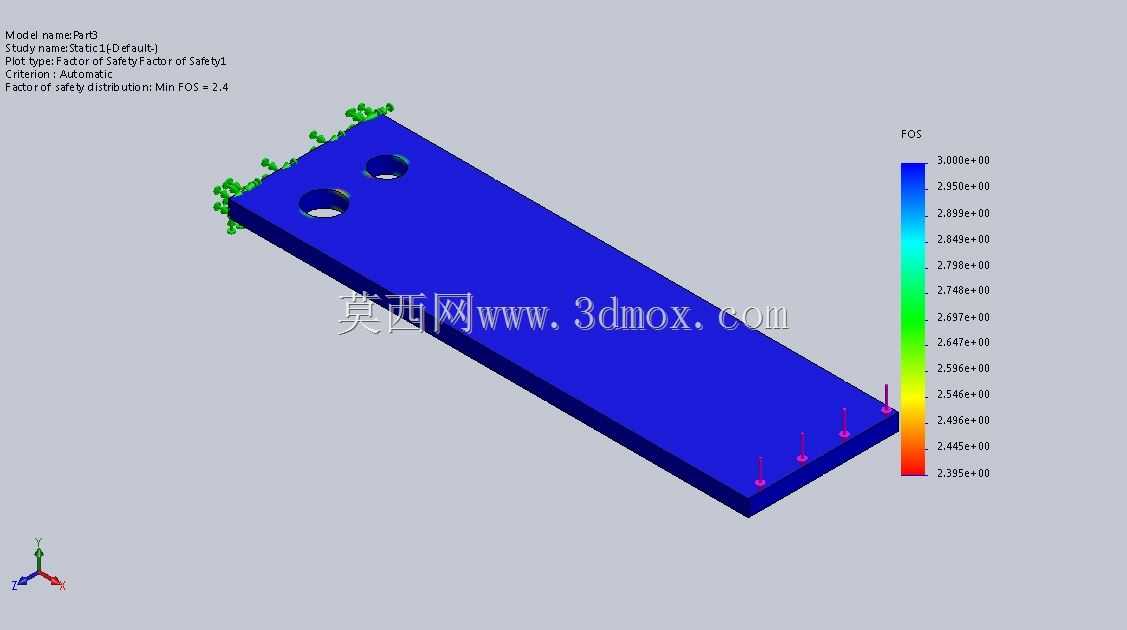

　　从本次呈现的仿真结果来看，该悬臂梁采用等截面矩形长条结构设计，固定端设置两个同轴通孔，用于穿装螺栓实现与安装基座的刚性连接，这种双孔定位的固定方式，相比单孔固定能有效约束梁体的转动自由度，避免固定端在受载时出现附加偏转，保证约束边界与实际工程安装状态一致。梁体的自由端为承载区域，仿真中施加的是垂直于梁体上表面的均布载荷，对应实际工况下承载工件自重、末端执行器下压力或者物料堆积的垂直作用力。

　　设计这类悬臂梁结构时，首先要明确安装边界的限制条件：固定端的安装孔间距需要匹配基座的预留螺孔位置，孔边到梁体端面、侧边的距离要满足螺栓连接的最小边距要求，避免安装时出现基体开裂或者螺栓头压溃梁面的问题；梁体的总长度不能超出安装位置的可用空间，同时要预留出末端功能部件的安装余量，宽度尺寸则要兼顾承载能力和安装空间的限制，过宽会造成材料浪费和结构自重增加，过窄则会导致侧向稳定性不足，受偏载时容易出现侧向扭转。

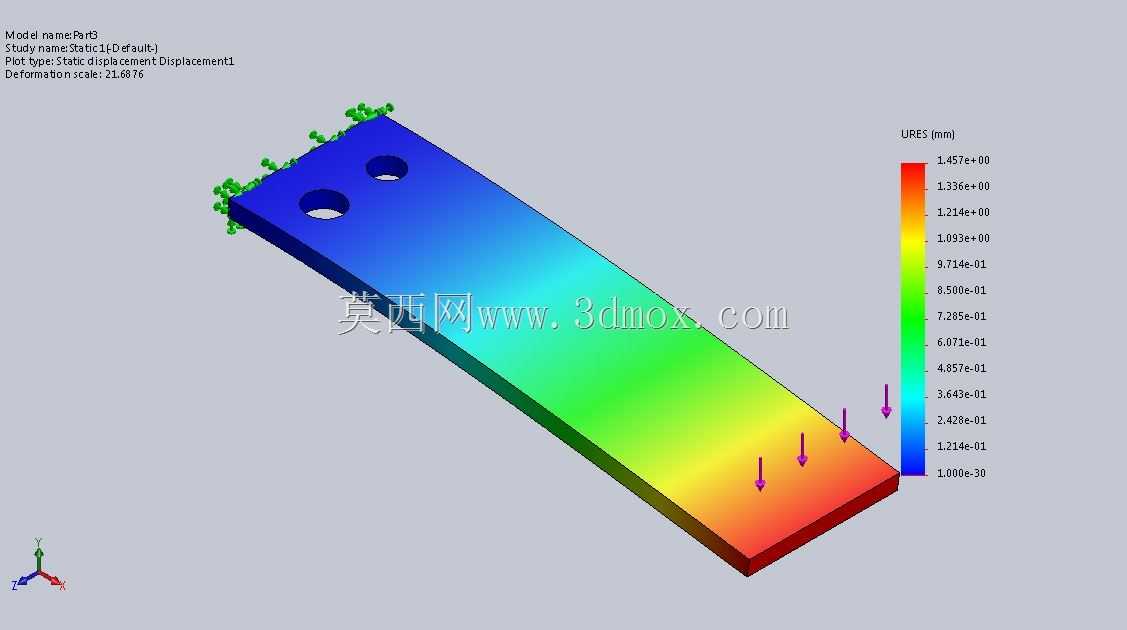

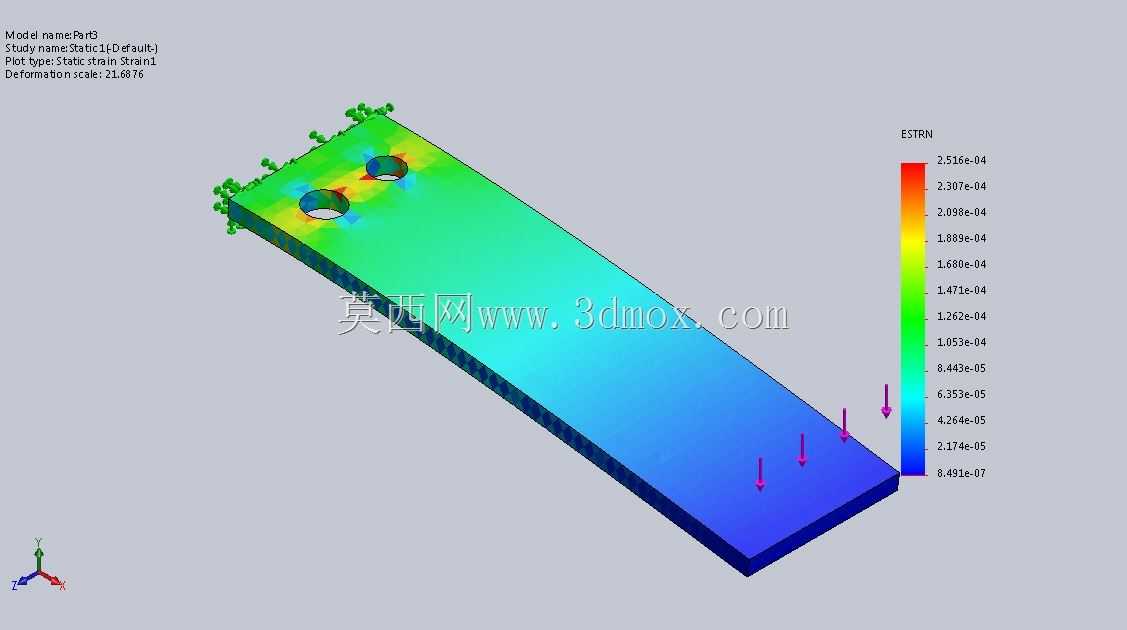

　　从位移云图的色彩分布可以直观看到梁体的形变规律：固定端区域位移量趋近于零，符合刚性约束的设计预期，从固定端向自由端延伸的过程中，位移量呈梯度逐渐增大，自由端的边角位置达到位移最大值，这和材料力学中悬臂梁受集中/均布垂直载荷的形变理论计算结果完全吻合。仿真过程中对网格的划分做了针对性处理，固定孔周边、载荷施加区域做了网格加密，保证应力集中区域的计算精度，梁体中间区域采用稍粗的网格划分，在保证计算结果准确的前提下提升仿真效率。

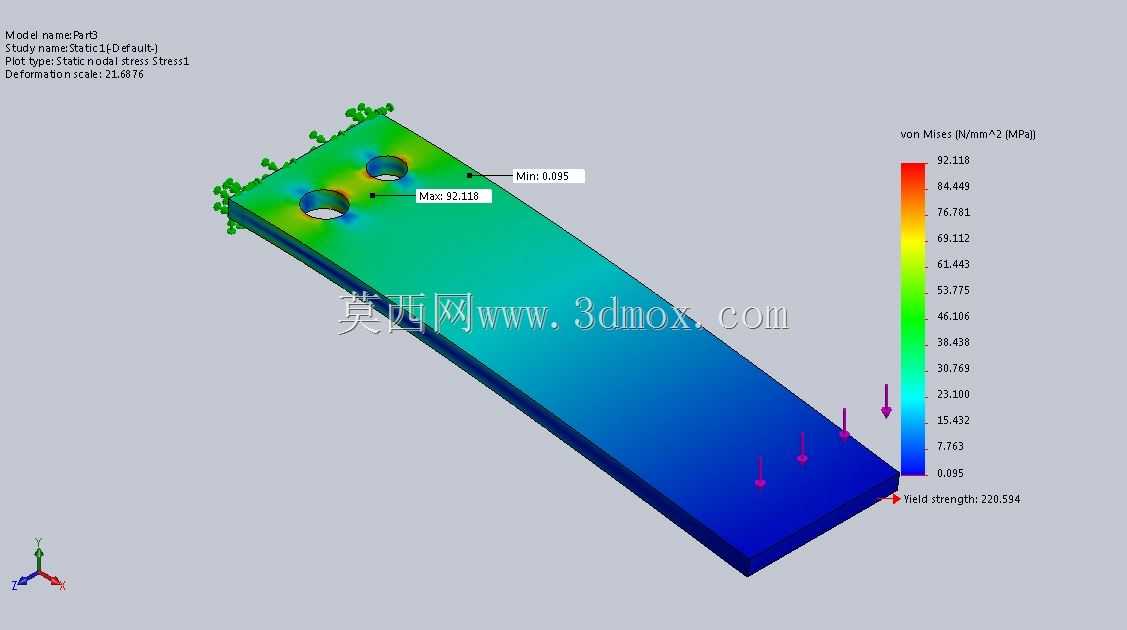

　　在实际工程应用中，这类悬臂梁的选材通常会根据载荷大小和形变要求调整，常规轻载场景下选用普通碳素结构钢即可满足刚度要求，有轻量化需求的场景会选用铝合金型材，腐蚀环境下则会选用工程塑料或者不锈钢材质。设计阶段除了要校核最大位移量是否满足使用要求——比如用于安装检测传感器的悬臂梁，末端位移量通常要控制在0.1mm以内才能保证检测精度，普通物料托架的位移量则可以放宽到梁长的千分之一到千分之五——还要同步校核固定孔周边的挤压应力、梁体根部的弯曲应力，避免出现强度不足的问题。

　　很多刚接触结构设计的工程师容易陷入只看强度不看刚度的误区，实际上对于悬臂类构件，多数场景下刚度要求是优先于强度要求的，因为结构在达到屈服强度之前，过量的形变已经会导致配套设备无法正常工作。比如安装视觉相机的悬臂支架，如果拍摄时末端晃动量超过相机的景深范围，就会导致成像模糊无法完成检测，这时候哪怕梁体的应力远低于材料屈服极限，也属于不合格的设计。通过有限元仿真提前获取梁体的位移分布，可以在开模或者加工之前就调整梁的截面尺寸、固定端位置或者加强筋布局，比如在梁体的受拉侧增加凸缘、在根部设置三角加强筋，都能在不显著增加重量的前提下大幅提升梁体刚度，减少末端位移量。

　　另外在安装设计上，固定端的螺栓预紧力也要做合理控制，预紧力不足会导致梁体在受载时固定端出现微动滑移，长期运行后螺栓松动，预紧力过大则可能导致梁体固定端在安装时就出现初始内应力，降低实际承载能力。如果悬臂梁需要承受交变载荷，还要结合仿真得到的应力分布做疲劳寿命校核，重点关注应力集中的孔边、根部位置，必要时做倒圆角、表面强化处理，提升构件的疲劳寿命。
